FOR~NEXT 명령과 인덱스 레지스터를 사용하여 루프 회로를 구성하고, 펄스 입력 32점의 카운트 처리를 실행하는 방법을 소개합니다.
(FOR~NEXT 명령은 CS1, CJ1시리즈에서 사용 가능합니다)


【본회로 포인트】

＜미분 명령＞이나 ＜@옵션 포함 명령＞은 동작 원리상 루프・프로그램 안에서는 사용할 수 없습니다.
그래서 하기 그림과 같은 미분 성장성회로를 이용했습니다.

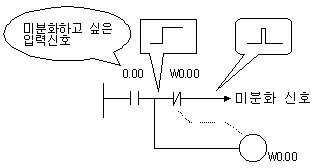

　　＜미분화 신호 생성 회로의 기본형＞

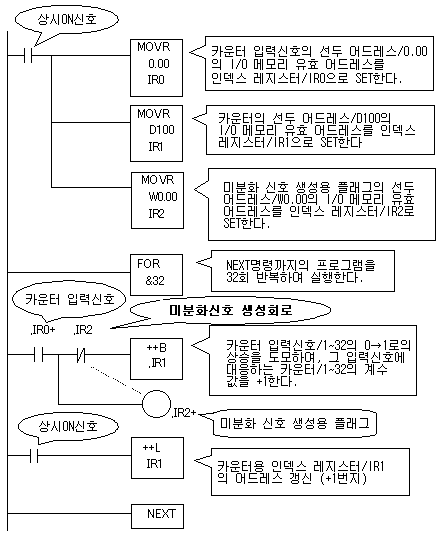

■ 프로그램

　　카운터 입력신호： 0.00~1.15 (32점）→　인덱스 레지스터 / IR0로 처리
　　BCD 4행・가산 카운터： D100~D131 ( 〃 ）→　　　　　〃　 　/ IR1로 처리
　　미분화 신호 생성용 플래그： W0.00~W1.15（ 〃 ）→　　　　　〃　 　/ IR2로 처리
