변수명 프로그래밍이란, 입출력 릴레이나 내부 보조 릴레이의「릴레이 번호」나
DM과 같은「채널 번호」에 이름을 붙이고, 종래의 어드레스 입력 대신에
「신호나 데이터의 명칭」(변수명)으로 프로그래밍 하는 것를 말합니다.


「변수명 프로그래밍」을 위한 기본적인 순서는 하기와 같습니다.

1. 입출력 할당표를 스프레드시트 소프트 웨어상에서 작성합니다
　　
입출력 신호의 할당은 입출력 유니트의 종류와 배열에 따라 좌우되고 데이터 입출력 신호의
포맷(BCD-m행/BIN-n행 etc.)등 소프트 웨어 처리와의 정합성도 고려할 필요가 있기 때문에
어드레스의 자동 할당이 곤란한 경우가 많은것 같습니다.
그리고, 그런 경우 Excel 등 시판되는 스프레드시트 소프트 웨어를 사용하여 수작업으로
입출력 할당표를 작성하면 시스템ㆍ문서와의 링키지성도 높아져 설계 업무의 효율화를
도모할 수 있습니다.
　
1) 스프레드시트 소프트웨어의 ［셀 서식 설정］의 ［표시 형식］을 모두 “문자열”로 합니다.

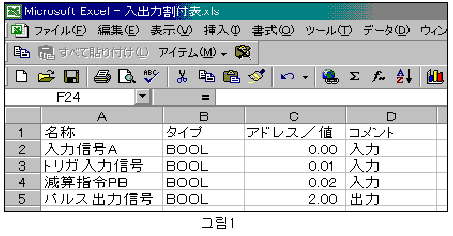

2) 그림1과 같이, 연속된 4개 열에 「명칭」「타입」「어드레스/값」「코멘트」를 입력합니다.

※ 「타입란」에는, 비트 신호는＜BOOL＞, 채널・데이터는＜CHANNEL＞를 입력합니다.



2. 스프레드시트 소프트웨어에서 변수 테이블로 붙여넣기

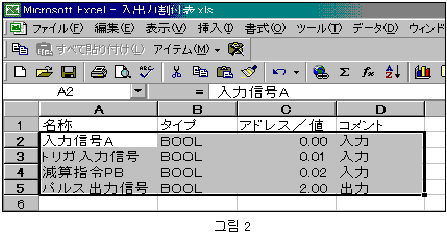

1) 그림2와 같이, A2셀~D5셀을 범위로 지정하여 Copy합니다.


2) CX-Programmer를 열고, 글로벌 또는 로컬 변수 테이블을 표시합니다.

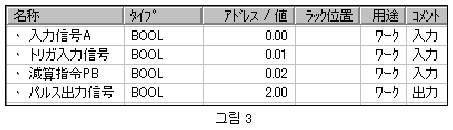

3) 붙여넣기를 하면 그림2의 스프레드시트 소프트웨어상의「명칭」「타입」「어드레스/값」
  「코멘트」가 그림3과 같이 CX-Programmer의 변수 테이블에 붙여집니다.



3. DM과 내부 보조 릴레이의 어드레스를 자동 할당합니다

여기에서는 어드레스의 자동 할당 대상 영역으로써 가장 사용 빈도의 높은
DM과 내부 보조 릴레이를 예를 들어 설명하겠습니다.

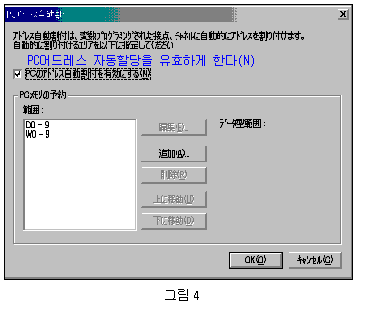

1)［PC메뉴］에서 ［어드레스 자동 할당］을 선택하면, 그림4와 같은 다이얼로그박스가
표시되는데   「PC의 어드레스 자동 할당을 유효하게 한다」 체크 박스에 체크를 합니다.
2)［추가］버튼을 클릭한 후, 다이얼로그의 안내에 따라［시작 어드레스］와 ［범위］를
  채널 단위로 설정합니다.


3) 설정 완료 후,［OK］버튼을 클릭하면 D0~D9와 W0~W9(CH)의 자동 할당이 완료합니다.
   (그림 4 참조)


4.래더 프로그램의 작성

위와 같은 조작으로「입출력 신호의 할당」과 「DM과 내부 보조 릴레이의 자동 할당 준비」가
완료되었습니다. 지금부터 래더 프로그램의 작성입니다. 　

1) 입출력 신호 입력

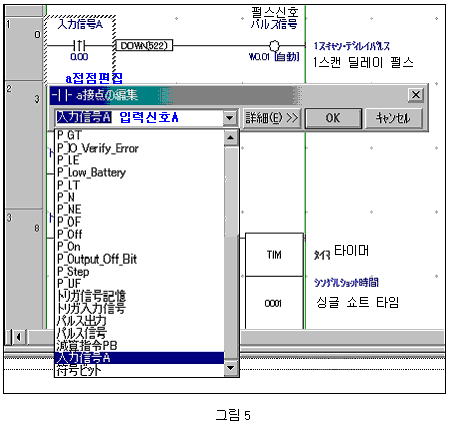

가장 앞의＜입력 신호A의 a접점＞입력 방법을 그림5로 설명합니다.
① 밑그림과 같이［-||-a접점 편집］화면이 표시되고, 편집창･우측단의 ▼를 클릭하면
   그 하단에 변수 테이블 등록 완료된 변수명이 표시됩니다.
② 입력 신호A를 클릭한 후,［OK］버튼을 클릭하면 --|↑|-- 입력 신호A(0.00)의 입력이
   종료됩니다.


2) 내부 보조 릴레이의 변수명 입력

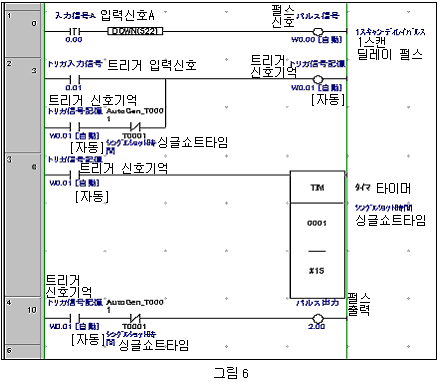

그림 6에 나오는 ＜펄스 신호＞와 ＜트리거 신호기억＞은 내부 보조 릴레이(플래그)의
“변수명”입니다.
여기에서는 설명되고 있지 않지만, --（　）--［신규출력］의 다이얼로그 화면에서
변수명：［펄스 신호］를 쓰면 W0.00이, 변수명：［트리거 신호기억］를 쓰면
W0.01이 어드레스 자동 할당 기능 동작에 의해 각각 할당됩니다. (그림6 참조)


3) DM의 변수명 입력

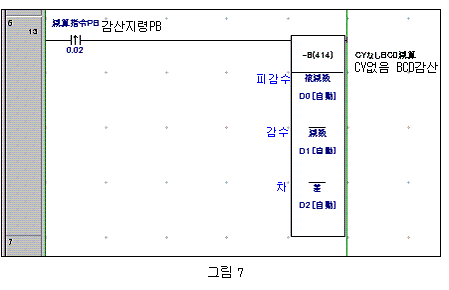

그림7에 나오는＜被減数＞, ＜減数＞, ＜差＞는 각각의 DM에 붙일수 있는 “변수명”입니다.
여기에서는 설명하고 있지는 않지만, -［ ］-신규명령 다이아로그 화면에서
변수명：［被減数］를 쓰면 D0가, 변수명：［減数］를 쓰면 D1이, 변수명：［差］를 쓰면
D2가 어드레스 자동 할당 기능의 동작에 의해 각각 할당됩니다. (그림7 참조)


4) 변수 테이블 보기

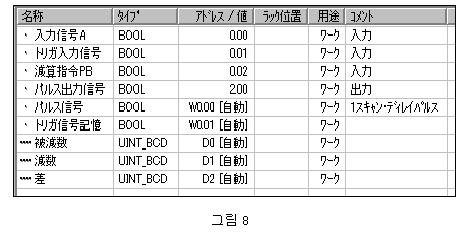

그림6과 그림7의 래더 회로를 작성 완료 한 단계에서, 변수 테이블을 보았습니다.
그림3에서 할당된 4개의 입출력 신호하에, 어드레스 자동 할당 기능 동작에 의해 2개의 내부 보조 릴레이(W0.00, W0.01)와 3개의 DM(D0~D2)이 할당되어 있는 것을 알 수 있습니다. (그림8 참조)





< 변수명 프로그래밍>, <어드레스 자동할당>에 대한 상세 설명은 당사 홈페이지 자료실의
매뉴얼을 참조 바랍니다.
『 CX-Programmer/오퍼레이션 매뉴얼 (4-12. 변수를 사용한 프로그램 참조)』
