예로써 E6B2-CWZ3E와의 접속을 해설 합니다

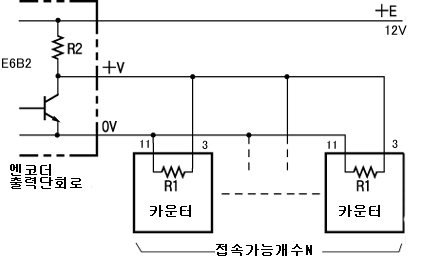

엔코더 1대에 대해 복수의 K3HB-R을 접속하고 싶은 경우
K3HB-R의 접속가능 개수의 산출식은 다음과 같습니다
K3HB-R의 접속가능수 N

E: 엔코더의 전원 전압：12V
V: 카운터(K3HB-R)의 최소 ON전압：4.5V
R1: 카운터(K3HB-R)의 입력 임피던스：10kΩ
R2: 엔코더(E6B2-CWZ3E)의 임피던스：2kΩ


상기 조건의 경우
10000Ω×(12V-4.5 V)/(4.5V×2000Ω)≒8
위의 식에 의해 8대까지 접속 가능하게 됩니다
