CX-Programmer의「결합 기능」은 복수의 회로 블록을 1개의 회로 블록으로 정리할 경우에
사용하는데 조작 과정에 반드시 회로 에러가 발생하기 때문에 <1논리 회로/1회로 블록>이 되도록
수정해 주십시오.


■ 회로 블록 결합 순서


<회로 번호3>과 <회로 번호4>라고 하는 2개의 회로 블록을 1개의 회로 블록으로 결합하는 경우를
예를 들어 설명하겠습니다.


2. CX-Programmer의「결합」조작으로 1개의 회로 블록에 집약합니다.

다음의 ①,②조작으로 2개의 회로 블록을 1개의 회로 블록에 집약합니다.

① 결합시키고 싶은 회로 블록의 헤더 영역(모선부)를 클릭합니다.
    (→ 결합하는 회로 블록이 파랗게 됩니다.)
② 다음의 몇가지 조작을 행합니다.
    가. [편집]｜[회로]｜[결합]을 선택합니다.
    나. 결합하는 회로의 ,b.헤더 영역의 오른쪽을 클릭한 후 [결합]을 선택합니다.

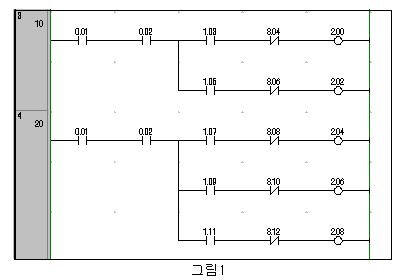

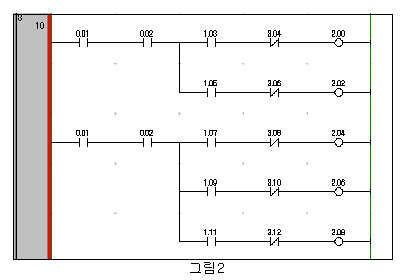

※ 상기 가, 혹은 나 조작에 의해 그림1의 2개 회로 블록은 그림2와 같이 1개의 회로 블록으로
    집약됩니다.

(주) 그림2에서는 1개의 회로 블록 내에 이 2개가 존재하기 때문에 회로 에러가 발생합니다.


3. 2개조의 논리 회로를 결합합니다.

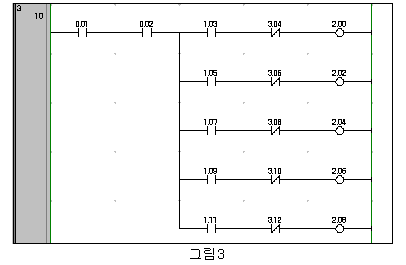

그림2와 같은 2개조의 논리 회로를 그림3과 같이 1개로 정리하여 <1논리 회로/1회로 블록>이
되도록 수정합니다. (→ 회로 에러 소멸)
