로드셀 변환기 1대로 가능합니다

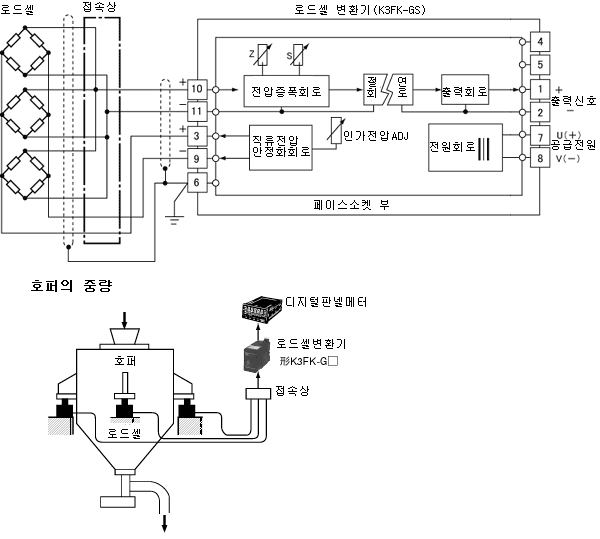

호퍼의 중량을 3대의 동일사양의 로드셀로 균등하게 받도록 합니다
그리고 각각을 병렬접속하여 1대의 로드셀 변환기로 입력하면
각 로드셀의 평균값을 낼 수 있습니다
이 경우에 주의해야 할 점은 로드셀 변환기에 흐르는 전류는 3대 분이 되는 것입니다
만약을 위해 로드셀 변환기의 허용 전류값 이내인지를 확인하셔야 합니다

호처의 중량을 3대의 로드셀로 모두 균등하게 분포한 경우의 가산후의 정도는 일반적으로
1／√3（＝0.577）이 되어 개선됩니다
그러나 중량분포에 차이가 있으면 정해진 정도를 얻을 수 없기 때문에
이 차이는 5%이하로 낮추는 것이 바람직합니다
다음에 전류값의 체크를 해 둡니다
로드셀은 극히 일반적인 정격출력이 2mV/V, 입출력 저항350Ω이며 인가 전압은 5V로 합니다
정격부하 시에 1대의 로드셀에 흐르는 전류는 14.3mA(5V/350Ω)이기 때문에
3대에서는 42.9 mA가 됩니다
로드 셀 변환기의 허용 전류는 인가 전압이 7.5V이하의 경우 65mA가
되기 때문에 완전히 문제 없게 사용할 수 있는 것을 알 수 있습니다.


대상형식:K3FK-G□
