태스크 분할 제어 기능은 CS1이나 CJ1 PLC(CPU)본체의 기능이지만, 섹션 분할 기능은 주변 툴인 CX-Programmer의 기능입니다.
따라서, C200H나 CQM1H로 태스크 분할 제어를 행할 수 없지만, CX-Programmer를 사용하면 C200H나 CQM1H에서도 1개의 프로그램을 복수의 섹션에 분할할 수 있습니다.

■ 태스크 분할 제어란？
　～그 구체적인 사용 예를 소개하겠습니다.～

태스크란, 프로그램 실행시의 최소 단위입니다.

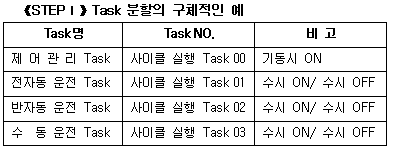

예를 들면, 청량 음료의 정제공정제어의 경우 프로세스의 운전 모드가『전자동』『반자동』『수동』의 3 모드로 나누어져 있고, 각각의 운전 모드가『혼합 공정』『교반 공정』『양성 공정』의 3 공정으로 나누어져 있다고 하면, 우선『전자동』『반자동』『수동』의 3개 운전 모드를 각각 3개의 태스크에 분할합니다.

분할하는 이유는 이들 3개의 운전 모드는『3자택일』 관계에 있기 때문에 태스크 분할 제어를 행하는 것으로, 선택된 운전 모드 이외의 2개의 제어 태스크를 휴지 상태로 할 수가 있어, PLC 자체의《사이클 타임 단축》을 성사시킬 수 있기 때문입니다.
　　　　


■ 섹션 분할이란？
　 ～그 구체적인 사용예를 소개하겠습니다.～

섹션(section)이란, 래더도란 Document(도면)가 “두루마리” 상태가 아닌, “그림 연극”과 같이 섹션(구분)화된 상태를 말합니다.

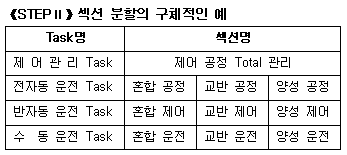

앞에서 기술한 시스템을 예로 들면, 각 운전 모드 마다 존재하는『혼합 공정』『교반공정』『양성 공정』의 3공정을 각각 3개의 섹션에 분할합니다.

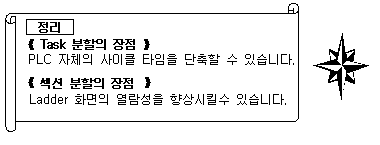

분할하는 이유는 래더회로의 “화면으로서의 열람성 향상”(*)에 있습니다.



(*) 프로젝트 트리상의 임의의 섹션명을 클릭하면, 원하시는 래더화면을 즉석에서 표시하실 수 있습니다.
