태스크 분할 제어 기능은 CS1이나 CJ1 PLC(CPU) 본체의 기능이지만
섹션 분할 기능은 주변 툴인 CX-Programmer의 기능입니다.
따라서, C200H나 CQM1H로는 태스크 분할 제어를 할 수 없지만 CX-Programmer를 사용하면
C200H나 CQM1H에서도 1개의 프로그램을 복수의 섹션에 분할할 수 있습니다.


■ 태스크 분할 제어

태스크(task)란 프로그램 실행 시의 최소 단위입니다.
예를 들어, 청량 음료의 정제 공정 제어의 경우 프로세스 운전 모드가「자동」「반자동」
「수동」의 3개 모드로 나누어져 있고 각각의 운전 모드가「혼합 공정」「교반 공정」

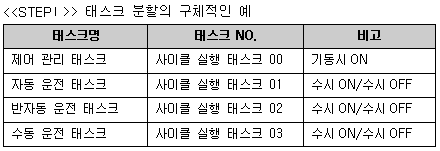

「양성 공정」의 3공정으로 나누어져 있다고 하면, 우선「자동」「반자동」「수동」의
3개 운전 모드를 각각 3개의 태스크에 분할합니다.

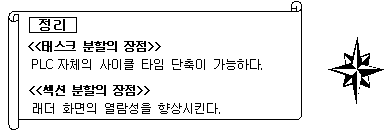

분할하는 이유는 이들 3개의 운전 모드는「3자택일」 관계에 있기 때문에 태스크 분할 제어를 통해
선택된 운전 모드 이외의 2개 제어 태스크를 휴지 상태로 할 수 있어 PLC 자체의
《사이클 타임 단축》을 꾀할수 있기 때문입니다.




■ 섹션 분할

섹션(section)이란 래더도라는 문서(도면)가 워드와 같이 전체적으로 연결된 족자와 같은 형태가
아닌 파워포인트의 페이지 단위의 각 슬라이드와 같이 섹션(구분)화된 상태를 말합니다.

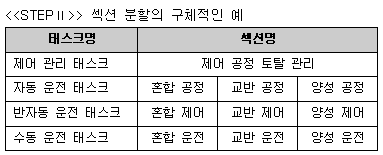

앞에서 설명드린 시스템을 예로 들면, 각 운전 모드마다 존재하는「혼합 공정」「교반 공정」
「양성 공정」의 3가지 공정을 각각 3개의 섹션에 분할합니다.
분할하는 이유는 래더 회로의 "화면으로서의 열람성 향상"(*)에 있습니다.


(*) 프로젝트 트리상의 임의의 섹션명을 클릭해 원하는 래더 화면을 즉석에서 구현할 수 있습니다.
