전자 LOCK•세이프티 도어 스위치의 접점은 도어검지의 접점과
LOCK모니터의 접점으로 구성되어 있습니다.
도어검지의 접점은 도어의 개폐를 실시했을 때에 동작,
LOCK모니터의 접점은 LOCK이 걸렸을 때에 동작합니다.
기본적으로는 표시등을 점등시키고 싶을 때에 ON 하는 접점에 배선을 합니다.


예) D4NL-2 BFA-B를 LOCK 해제시에 표시등을 점등시키는 경우
(메카니컬 LOCK•솔레노이드 릴리스 1NC/1NO+2NC)

■접촉 형식　　　　　　　　　

※접촉 형식은 LOCK시•도어닫힘 상태를 나타내고 있습니다.
　12-41번 단자는 내부에서 접속되고 있습니다.

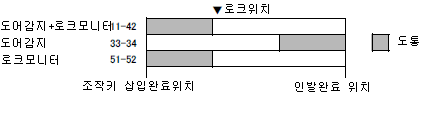

■동작 패턴　


■배선
LOCK이 걸려 있을 때 ON 하는 LOCK 모니터 단자51-52번에 대해서
직렬에 표시등 회로(O1-O2)와 전원을 배선하여 주십시오.

주의!!
안전 회로로서 사용하는 접점에는 표시등을 배선을 병렬로 하지 말아 주십시오
안전 회로에 병렬로 표시등 회로를 접속하면
표시등 회로가 쇼트 고장을 일으켰을 경우 접점이 오픈되어 있음에도 불구하고
도통이 되어 안전 회로가 되지 않습니다.


대상 형식 :D4NL/D4GL/D4BL/
