Ⅰ. 일반 전원과의 차이

S8T-DCBU시리즈는 애초에 시장의 요구에 의해 탄생한 상품이며, 정전시의 백업 기능을 오므론 블록 전원 S8TS 시리즈에 도입한 것입니다.
예기치 못한 정전시에 출력을 백업하여, 라인의 정지나 제품 불량 등을 예방하게 됩니다.
S8T-DCBU 시리즈에는 비교적 장시간 백업을 실시하는「S8T-DCBU-01」과, 순간 정전 대책에 특화한「S8T-DCBU-02」이 있습니다.

【S8T-DCBU-01】비교적 큰 전류・장시간 정전시에 대응

통상적으로 전원에서는 정전시에, 출력 유지 시간 밖에 전압을 유지하지 못하며, 어떠한 대처도 할 수 없을 때 라인이 정지해 버립니다.

이에 비해, S8T-DCBU-01은 정전시에 배터리로부터 전력을 공급받아 일정시간 전압을 유지하기 때문에, 라인 가동 중에 적절한 대처를 할 수 있어 제품의 불량 등을 사전에 예방할 수 있게 됩니다.




● S8T-DCBU-01의 동작 원리

(1) 통상 운전시
버스 라인 커넥터로 접속되어 있는 S8TS에 S8T-DCBU-01이 관여하여 부하에 전력이 공급됨과 동시에, S8T-DCBU-01으로부터 접속된 배터리에 충전을 위한 전류가 공급됩니다.

(2) AC입력 차단시
배터리에서 S8T-DCBU-01을 연개하여 부하에 전력이 공급됩니다.


【S8T-DCBU-02】순간 정전 대책에 특화한 상품

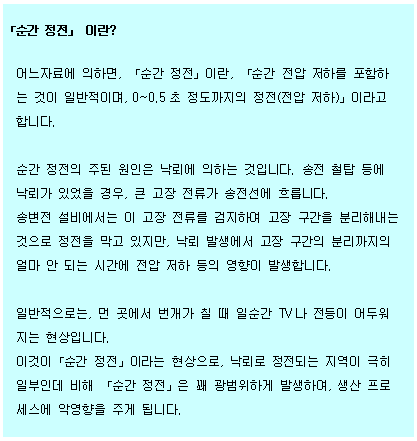

S8T-DCBU-02는 송전 철탑 등으로의 낙뢰에 의한 극히 단시간(0~0.5초 정도)의 정전, 즉「순간 정전」대책에 특화하여 개발한 순간 정전 대책 블록입니다.

순간 정전 시간은 70~300ms가 대부분이지만, 계기나 제어 기기에 있어서는 무시할 수 없는 시간으로 제어 기기의 오동작에 의한 제품 불량이나 동작 다운, 라인 정지 등 생산 프로세스에 다양한 악영향을 줍니다.
S8T-DCBU-02는 이러한 순간 정전에 의한 DC전압의 저하를 보상, 생산 프로세스의 신뢰성을 높입니다.



● S8T-DCBU-02의 동작 원리

(1) 통상 운전시
전원으로 부터 부하에 전력을 공급함과 동시에, S8T-DCBU-02 내부 전해 콘덴서에서 충전합니다.

(2) AC입력 차단시
전해 콘덴서에서 방전하여, 부하에 전력을 공급합니다.




Ⅱ. 백업 가능한 시간은?



● S8T-DCBU-01은 배터리를 사용하고 있기 때문에 장시간의 백업이 가능합니다.



● S8T-DCBU-02는 4대까지 병렬 운전이 가능하며, 필요에 따라 플렉시블하게 대응할 수 있습니다.
