세이프티 리미트 스위치는 물체의 너무 지나치게 가드 검출에 적합하고 직접 회로 동작 기구의 접점을 가지는 리미트 스위치입니다. 이 절에서는 세이프티 리미트 스위치의 공통주의 사항을 설명합니다.
각 상품별 주의사항은 각 상품별로 「바르게 사용해 주십시오」를 참조해 주십시오.
안전상의 요점
- 폭발성 가스, 인화성 가스 등의 분위기에서는 사용하지 마십시오.
- 스위치 본체에 대해서는, 먼지나 물등의 침입으로부터 보호되고 있습니다만, 헤드부는 미세한 이물이나 물로부터 보호되어 있지 않으므로, 이물이나 물이 들어가지 않도록 해 주세요. 조기 마모, 파손, 오동작 등의 원인이 됩니다.
- 스위치의 내구성은 개폐 조건에 따라 크게 다릅니다. 사용에 있어서는 반드시 실사용 조건에서 실기 확인을 실시해, 성능상 문제가 없는 개폐 회수내에서 사용해 주십시오.
- 본체를 스토퍼로 사용하지 마십시오.
- 기동 회로에 사용하지 마십시오. (안전 확인 신호용으로 사용해 주십시오)
- 장기간 압입 상태에서의 사용은 부품 열화를 빨리 복귀 불량이 되는 경우가 있습니다. 사전에 확인해 주시고, 정기적인 점검, 교환을 실시해 주세요.
- 회로의 단락에 의한 스위치의 파손을 방지하기 위해 정격 전류의 1.5~2배의 차단 전류값의 퓨즈를 스위치와 직렬로 접속해 주십시오.
EN 인증 정격으로 사용하는 경우는 IEC60269 적합의 10A 퓨즈형 gI 혹은 형태 gG를 사용해 주십시오. - 스위치 기능이 충분히 발휘되지 않을 수 있습니다. 제품을 떨어뜨리지 마십시오.
- 정상 동작을 해칠 우려가 있으므로 어떠한 경우에도 제품의 분해·개조는 하지 마십시오.
사용상의 주의
●기계적인 주의사항
동작력, 스트로크, 접촉 특성에 대하여
- 아래 그림은 동작력←→스트로크←→접점 접촉력의 상관을 나타내는 것입니다. 높은 신뢰성을 얻으려면 적절한 접촉력 범위 내에서 사용해야합니다. 상시 폐로(NC) 사용 시에는 조작체의 설정을 액추에이터가 자유 위치로 돌아가도록 할 필요가 있습니다. 또, 상시 개로(NO) 사용시는 동작 후의 움직임(OT)의 규격치의 80~100%(전체의 움직임(TT)의 60~80%)까지 밀어넣어, 약간의 흔들림이나 오차를 흡수하도록 해 주세요.
- 스트로크 설정이 동작위치(OP)나 복귀위치(RP) 부근일 경우 접촉불안정의 원인이 됩니다. 또, 동작 한도 위치(TTP)인 경우, 조작체의 관성력에 의한 액추에이터나 스위치 본체의 파손의 원인이 되므로, 스트로크의 조정을 설치판이나 조작체측에서 실시해 주십시오.
(후술 「도그의 설계」, 「도그 이동량에 의한 스트로크 설정」, 「도그의 면 거칠기에 대해서」 참조) - 아래 그림에 스트로크의 증감과 함께 동작력(접촉력)이 변화하는 대표 사례를 나타냅니다. OP, RP 부근의 설정은 불안정한 접촉력이므로 높은 신뢰성을 유지할 수 없습니다. 또한 진폭이나 충격에 약해집니다.
- 액추에이터를 항상 밀어 넣은 상태에서 사용하면 조기 고장, 복귀 불량의 원인이 됩니다. 또, 캠이나 도그를 스위치의 액추에이터(롤러)에 접촉시킨 상태에서 이동시킬 때, 이동 거리가 길어짐에 따라 롤러나 롤러축의 마모량도 커지므로, 정기적인 점검, 교환을 실시해 주십시오.
조작에 대해
- 스위치의 액추에이터가 급격하게 스냅 백하거나 충격을 받지 않도록 조작체(캠, 개 등)에는 배려해 주십시오. 상대적으로 빠른 동작으로 스위치를 조작하는 경우에는 릴레이나 밸브를 충분히 여자할 수 있는 유지 스트로크가 긴 캠이나 도그로 해야 합니다.
- 조작 방식, 캠이나 도그의 형상, 빈도, 동작 후의 움직임 등이 내구성, 정밀도에 미치는 영향은 크다. 따라서 캠과 개는 부드러운 모양을 유지하십시오.
- 스위치의 액추에이터에는 회전 운동, 직선 운동의 경우에도 정상적인 하중이 걸리도록 설정해 주십시오.
아래 그림과 같이 개가 레버에 닿으면 동작 위치도 안정되지 않습니다.
- 스위치의 액추에이터에는 편하중이 걸리지 않도록 하고, 또한 국부 마모가 일어나지 않도록 해 주십시오.
- 액추에이터가 작동 후 움직임(OT)을 초과하지 않도록 설정하십시오. 동작 후의 움직임(OT)이 제한을 초과하면 고장의 원인이 됩니다. 설치시의 조정은 조작 전체의 움직임을 고려하여 충분히 검토해 주십시오.
- 작동 후 움직임이 너무 크면 조기 고장을 유발합니다. 따라서, 설치시의 조정이 필요하고, 조작체의 예상되는 공정에 대해서도, 충분히 검토해 주세요.
- 스위치는 액추에이터의 특성에 맞는 조작 방법으로 사용해 주십시오.
또한 롤러 암 레버형의 경우, 아래 그림과 같은 화살표 방향으로 사용하지 마십시오.
- 액추에이터의 가공에 의한 동작 위치를 변경하지 마십시오.
- 가변 레버 등 긴 레버로 사용할 때는 텔레그래피가 발생하기 쉬워지므로 대책으로 다음 방법을 권장합니다.
- 독의 후단을 매끄러운 각도 15~30°로 하거나 2차 곡선으로 묶어 사용해 주십시오.
- 회로에서 오동작 신호를 검출하지 않도록 설정해 주십시오.
- 한쪽 작동이 가능한 스위치를 사용하십시오.
(또는 한쪽 동작으로 설정하여 사용하십시오.)
사용 환경에 대하여
- 이 스위치는 실내 사양입니다.
실외에서 사용하면 스위치 고장의 원인이 됩니다. - 악성 가스(H2S , SO2 , NH3 , HNO3 , Cl2 등 ) 나 고온 고습의 분위기는 접점 접촉 불량이나 부식에 의한 파손 등 을 일으키는 원인이 되므로 사용하지 마십시오.
- 아래 환경에서는 사용하지 마십시오.
・온도 변화가 심한 장소
・습도가 높고, 결로가 생길 우려가 있는 장소 ・진동이 심한 장소 ・방호문 안쪽에서의 절분, 가공 쓰레기, 기름, 약품이
걸리는 장소
스위치 접점 정보
스위치의 접점에는 일반 부하와 미소 부하 공용의 타입이 있습니다만, 일단 부하를 개폐한 접점에, 한층 더 용량이 작은 부하를 접속해서 사용할 수 없습니다.
접점 표면이 거칠어 접촉 신뢰성이 손상될 우려가 있습니다.
스위치 보관 정보
스위치를 보관할 때는 악성 가스(H2S , SO2 , NH3 , HNO3 , Cl2 등 )나 먼지, 고온 다습을 피해 주십시오.
기타
- 씰 고무의 어긋남이나 부유 및 이물질의 부착이 있으면 씰성을 손상시킵니다. 이상이 없는지 확인하여 사용하십시오.
- 정기 점검을 계획적으로 실시해 주세요.
- 부하 전류는 정격값 이하로 사용해 주십시오.
- 밀봉성이 저하될 우려가 있습니다. 정규 커버 취부 나사 이외는 사용하지 마십시오.
● 개 디자인
개 속도 및 각도와 액추에이터 간의 관계
개를 설계할 때는 개 속도와 각도(φ)와 액추에이터 모양 등의 관계를 충분히 고려해야 합니다.
또한 일반적인 도그 각도 30°~45°의 범위에서 도그의 조작 속도(V)는 0.5m/s 이하가 적당합니다.
롤러 레버형 액추에이터
(1) 개가 액추에이터를 극복할 수 없는 경우
개 속도가 0.5m/s 이하인 경우(보통)
| Φ | Vmax(m/s) | y |
| 30° | 0.4 | 0.8(TT) 전체 스트로크의 80%는 취할 수 있다 |
| 45° | 0.25 | |
| 60° | 0.1 | |
| 60°~90° | 0.05(저속) |
개 속도가 0.5m/s≤V≤2m/s인 경우(고속)
| θ | Φ | Vmax(m/s) | y |
| 45° | 45° | 0.5 | 0.5~0.8(TT) |
| 50° | 40° | 0.6 | |
| 60°~55° | 30°~35° | 1.3 | 0.5~0.7(TT) |
| 75°~65° | 15°~25° | 2 |
주. y는 전체 스트로크(TT)에 대한 비율이며, 개 압입량이 TT의 50~80%(50~70%)까지가 적당하다는 것을 나타냅니다.
(2) 개가 액추에이터를 극복하는 경우
개 속도가 0.5m/s 이하인 경우
| Φ | Vmax(m/s) | y |
| 30° | 0.4 | 0.8(TT) 전체 스트로크의 80%는 취할 수 있다 |
| 45° | 0.25 | |
| 60° | 0.1 | |
| 60°~90° | 0.05(저속) |
개 속도가 0.5m/s 이상일 경우
비교적 고속으로 도그가 액추에이터를 넘는 경우는, 도그의 후단을 매끄러운 각도(15°~30°)로 하거나, 2차 곡선으로 묶으면, 레버의 오도가 적어집니다.
| θ | Φ | Vmax(m/s) | y |
| 45° | 45° | 0.5 | 0.5~0.8(TT) |
| 50° | 40° | 0.6 | |
| 60°~55° | 30°~35° | 1.3 | 0.5~0.7(TT) |
| 75°~65° | 15°~25° | 2 |
주. y는 전체 스트로크(TT)에 대한 비율이며, 개 압입량이 TT의 50~80%(50~70%)까지가 적당하다는 것을 나타냅니다.
플런저형 액추에이터
도그가 액추에이터를 넘어서도 전진 방향과 후퇴 방향의 형상은 동일할 수 있지만, 액추에이터가 도그에서 급격하게 멀어지는 형상은 피해야 합니다.
롤러 플런저형
| Φ | Vmax(m/s) | y |
| 30° | 0.25 | 0.6~0.8(TT) |
| 20° | 0.5 | 0.5~0.7(TT) |
개 이동량에 의한 스트로크 설정
- 리미트 스위치의 스트로크 설정을 액추에이터 각도가 아니라 도그의 이동량으로 실시하는 방법에 대해 설명합니다.
리미트 스위치의 적정 스트로크는 다음과 같습니다.
적정 스트로크：PT＋ OT 규격치× 0.7～1.0
각도로 나타내면 θ1＋θ2가 됩니다.
- 적정 스트로크에 대응하는 도그의 이동량은 다음 식으로 나타낼 수 있습니다.
- 적정 스트로크에 대응하는 설치 기준 위치에서 개 밑면까지의 치수는 다음 식으로 나타낼 수 있습니다.
개 면 거칠기에 대해
- 개 면 거칠기는 ▽▽▽(6.3S) 정도로, 담금질은 HV450 정도가 적당합니다.
또한 액추에이터와 도그의 접동부에 그리스(이황화 몰리브덴계)를 도포하면 마모의 저감이 도모되어 접동도 원활해집니다.
기타
- 긴 레버, 긴 로드 레버 등을 붙여 사용할 때는 레버를 아래쪽으로 사용하십시오.

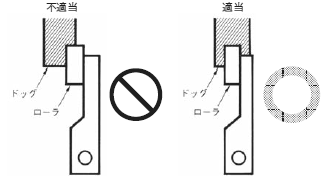

- 스위치의 액추에이터(롤러)에 비스듬히 하중이 가해지면 액추에이터의 변형·파손 및 회전축의 변형·파손의 원인이 되므로 똑바로 개가 닿도록 해 주십시오.
- 헤드를 제거하지 마십시오. 고장의 원인이 됩니다.
- 설계에 있어서는, 「기술 해설 > 세이프티 컴퍼넌트」의 페이지를 참조해 주세요.
