각 상품 개별의 주의 사항은, 각 상품마다의 「바르게 사용해 주세요」를 봐 주세요.

주의

통전 중이나 전원을 끈 직후 전원조절기의 본체 및 방열기를 만지지 마십시오.
본체/방열기는 고온이므로 화상의 원인이 됩니다.

전원을 끈 직후에는 전원 레귤레이터의 LOAD 단자를 만지지 마십시오.
내장 스너버 회로에 전하가 충전되어 있기 때문에 감전의 원인이 됩니다.

단자 커버가 있는 전력 조정기는 반드시 단자 커버를 설치하여 사용해 주십시오.
충전부와의 접촉은 감전의 원인이 됩니다.

배선을 할 경우에는 반드시 전원을 끈 상태에서 실시해 주십시오.
감전될 수 있습니다.

전원 조절기의 부하측에 단락 전류가 흐르지 않도록 하십시오.
단락 전류가 흐르면 전력 조절기가 파열될 수 있습니다.

안전상의 요점

당사는 품질·신뢰성의 향상에 노력하고 있습니다만, 전력 조정기에는 반도체를 사용하고 있어 반도체는 일반적으로 오동작하거나 고장의 일이 있습니다. 특히 정격 범위 밖에서 사용하면 안전을 유지하지 않을 우려가 있으므로 반드시 정격 범위 내에서 사용하십시오.
전력조정기를 사용하시는 경우에는 전력조정기의 고장에 의해 결과적으로 인신사고·화재사고·사회적인 손해를 일으키지 않도록 안전을 고려한 시스템으로서의 중복 설계·연소 대책 설계·오동작 방지 설계 등의 안전 설계에 충분히 유의해 주십시오.

1. 전력조정기의 각 단자부에 정격 이상의 전압·전류를 인가하지 마십시오.
   전원조절기의 고장 및 소손의 원인이 됩니다.
2. 단자 나사가 느슨한 상태에서 사용하지 마십시오.
   단자의 이상 발열에 의해 소손의 원인이 됩니다.
3. 전원 조절기 본체, 방열기 주변 공기의 대류를 방해하지 마십시오.
   본체의 이상 발열에 의해 출력 소자의 쇼트 고장, 소손의 원인이 됩니다.
4. 배선 및 나사 조임은 「사용상의 주의」에 따라 올바르게 실시해 주십시오.
   배선 혹은 나사 조임이 불완전한 상태에서 사용되면 통전시의 이상 발열에 의해 소손의 원인이 됩니다.

사용상의 주의

●부하에 대해서

변압기 1차 제어는 변압기의 자속 밀도 1.25T 이하의 조건에서 대응합니다.

●설치시의 주의점

G3PW는 질량이 약 2kg(60A 타입) 있습니다. 설치 시 낙하시키면 부상을 입을 수 있으므로 취급에 주의해 주십시오.

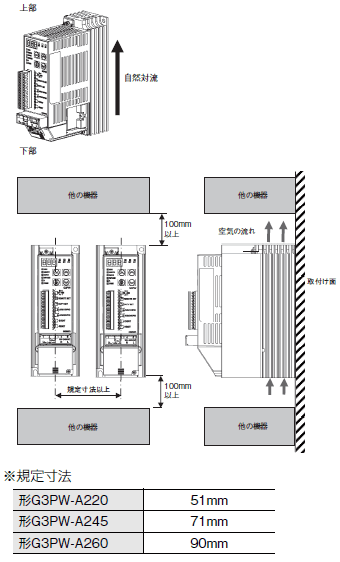

● 설치 방법에 대해

형태 G3PW는 엄청난 발열이 있으며, 그것을 공기의 열 대류를 이용하여 냉각하고 있습니다.
그 때문에, 정해진 방향(아래 그림) 이외의 방향으로 설치하면, 고장이나 생각하지 않는 사고가 발생할 우려가 있습니다.
냉각 효과를 높이기 위해 설치 방향을 지켜 주십시오.

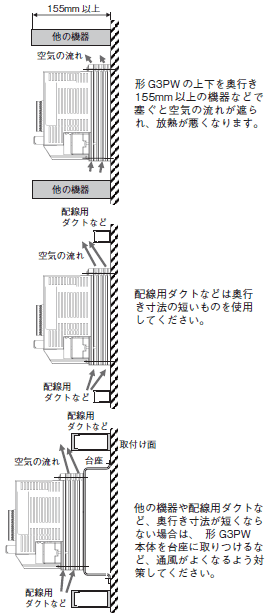

●배선용 덕트와의 설치 위치

●제어반 환기

G3PW를 제어반 내에 설치하는 경우, 루버나 환기 팬을 설치하는 등 제어반 내의 환기에 대해서도 배려 바랍니다.

• 흡기구나 배기구가 필터 부착의 경우, 필터의 막힘이 없도록 정기적인 점검을 실시해 주십시오.
• 흡기구, 배기구 안팎에 공기 흐름을 방해하는 장치를 배치하지 마십시오.
• 열교환기 등을 사용하여 반내를 냉각하는 경우는 G3PW의 전면에 설치하면 효과적입니다.

●배선에 대해서

• 리드선의 두께는 전류값에 있던 것을 사용해 주십시오.
• 배선을 할 때는 반드시 전원을 끈 상태에서 실시해 주십시오.
  G3PW는 OFF 상태에서도 누설 전류가 있으므로 감전의 원인이 됩니다.
• 고압·동력선과 G3PW의 배선을 동일 배관, 혹은 덕트로 실시하면 유도를 받아 오동작 또는 파손되는 원인이 됩니다. 별도 배관으로 하십시오.

●단자 조임 토크에 대해서

• 부하 단자
  부하 단자에의 배선재는 형식별로 규정하는 전선 사이즈를 지켜 사용해 주십시오.

*UL 규정품・CSA 규정품의 압착 단자를 반드시 사용해 주십시오.

• 지령 입력, 전원 단자

• 제어 단자

＊단자 나사는 소형 마이너스 나사 단자대 부착만

• 알몸선 접속의 배선재는, 구리제 AWG26-16의 보다 선을 사용해 주십시오.
• 전선 피복 박리 여과기는, 커넥터의 타입마다 다음의 규정에 따라 배선해 주십시오.
  ・소형 마이너스 단자 타입：7mm
  ・스크류리스 클램프 단자 타입：9mm
• 전선이 보다 선인 경우, 절연 커버 부착 봉 단자(DIN46228-4 규격 적합 타입)로 단말 처리를 하고 나서 접속되도록 권장합니다.
• RS-485 통신 전선은 실드 부착 트위스트 페어선을 사용하십시오.
  또한 배선은 총 500m까지 하십시오.

●고장 검출의 배선에 대해서

G3PW의 고장 검출용 릴레이 출력에서 ​​상위 차단기 또는 접촉기를 동작시켜 보호하는 경우 G3PW의 전원은 차단기 또는 접촉기보다 상위로 배선해 주십시오.
단, 부하 단자측(L1, T1)만을 차단기 또는 컨택터로 차단해도 전원 단자측(4, 5번 단자)에 전압이 인가되어 있는 경우는 부하 단자측에 전압이 검출되므로 배선 작업 중에는 전원 단자측의 전압도 차단한 상태에서 실시해 주십시오.

●계기에 대해

주. 교류회로의 전압, 전류를 실효치로 표시 가능한 계기로 측정해 주십시오.

●동작 표시에 대해서

7 세그먼트 LED로 동작 상태를 확인할 수 있습니다.

● 볼륨에 대해

외부 주 설정용과 외부 기울기 설정용은 다음 형식의 볼륨을 사용하십시오.
G32X-V2K(2kΩ)
