일반 일반 사양
| 항목 |
사양 |
| 구조 |
반내 내장형 |
| 접지 방법 |
D 종 접지 (제 3 종 접지) |
| 사용 환경 |
사용 주위 온도 |
0 ~ 55 ℃ |
| 사용 주위 습도 |
10 ~ 95 % RH (결로 · 결빙 없을 것) |
| 사용 주위 환경 |
부식성 가스가 없을 것 |
| 저장 주위 온도 |
-25 ~ + 70 ℃ (단, 결로 · 결빙 없을 것) |
| 사용 표고 |
2,000m 이하 |
| 오염도 |
오염도 2 이하 : JIS B3502, IEC61131-2에 적합 |
| 내 노이즈 성 |
IEC61000-4-4에 준거 2kV (전원 선) |
| 과전압 카테고리 |
카테고리 Ⅱ : JIS B3502, IEC61131-2에 적합 |
| EMC 내성 레벨 |
영역 B |
| 진동 * 1 |
IEC60068-2-6에 따라
5 ~ 8.4Hz 진폭 3.5mm,
8.4 ~ 150Hz 가속도 9.8m / s 2
X, Y, Z 각 방향 100 분 (소인 시간 10 분 × 소인 횟수 10 회 = 총 100 분) |
| 내충격 * 1 |
IEC60068-2-27에 준거 147m / s 2 X, Y, Z 각 방향 3 회 |
| 적합 규격 * 2 |
cULus Listed UL508 ANSI / ISA 12.12.01, EC : EN61131-2, C-Tick,
한국 전파법 등록, NK, LR |
* 1 릴레이 출력 유니트에 대해서는 개별 사양 란을 참조하십시오.
* 2. 형식 별 최신 규정 준수는 당사 홈페이지 (http://www.fa.omron.co.jp/product/certification/ 또는 http : //www.ia.omron.com/support/models /index.html) 또는 당사 영업 담당자에게 확인하십시오.
개별 사양
DC 입력 / 트랜지스터 출력 유니트 (MIL 커넥터, 30mm 폭)
NX-MD6121-5
| 장치 이름 |
DC 입력 / 트랜지스터 출력 유니트 |
형식 |
NX-MD6121-5 |
| 점수 |
입력 16 점 / 출력 16 점 |
외부 연결 단자 |
MIL 커넥터 (20 핀) × 2 |
| I / O 리프레쉬 방식 |
프리 런 리프레쉬 방식 또는 입출력 동기 리프레쉬 방식 전환 |
출력 부
(CN1) |
내부 I / O
커먼 선 처리 |
NPN |
입력부
(CN2) |
내부 I / O
커먼 선 처리 |
NPN / PNP 공유 |
| 정격 전압 |
DC12 ~ 24V |
정격 입력 전압 |
DC24V (DC15 ~ 28.8V) |
| 사용 부하 전압 범위 |
DC10.2 ~ 28.8V |
입력 전류 |
7mA TYP (DC24V) |
| 최대 부하 전류 |
0.5A / 점, 2A / NX 유닛 |
ON 전압 / ON 전류 |
DC15V 이상 / 3mA 이상
(COM 및 각 신호 사이) |
| 최대 돌입 전류 |
4.0A / 점, 10ms 이하 |
OFF 전압 / OFF 전류 |
DC5V 이하 / 1mA 이하
(COM 및 각 신호 사이) |
| 누설 전류 |
0.1mA 이하 |
ON / OFF 응답 시간 |
20μs 이하 / 400μs 이하 |
| 잔류 전압 |
1.5V 이하 |
입력 필터 시간 |
필터없이 0.25ms, 0.5ms,
1ms (공장 출하시 설정), 2ms,
4ms, 8ms, 16ms, 32ms,
64ms, 128ms, 256ms |
| ON / OFF 응답 시간 |
0.1ms 이하 /0.8ms 다음 |
| LED 표시 |
[TS] LED 출력 표시 LED
|
외형 치수 |
30 (W) × 100 (H) × 71 (D) |
| 절연 방식 |
포토 커플러 절연 |
| 절연 저항 |
절연 된 회로 간
20MΩ 이상 (DC100V에서) |
| 내전압 |
절연 된 회로 사이 AC510V,
1 분간 누설 전류 5mA 이하 |
| I / O 전원 공급 방법 |
외부에서 공급 |
| I / O 전원 단자 전류 용량 |
I / O 전원 단자 없음 |
| NX 유니트 전원 소비 전력 |
0.70W 이하 |
| I / O 전원 소비 전류 |
30mA 이하 |
| 질량 |
105g 이하 |
| 회로 구성 |
|
| 설치 방향 및 제한 |
|

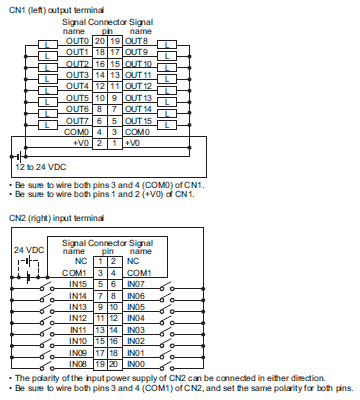

| 단자 접속도 |
|
| 단선 / 단락 감지 기능 |
없음 |
보호 기능 |
없음 |
NX-MD6256-5
| 장치 이름 |
DC 입력 / 트랜지스터 출력 유니트 |
형식 |
NX-MD6256-5 |
| 점수 |
입력 16 점 / 출력 16 점 |
외부 연결 단자 |
MIL 커넥터 (20 핀) × 2 |
| I / O 리프레쉬 방식 |
프리 런 리프레쉬 방식 또는 입출력 동기 리프레쉬 방식 전환 |
출력 부
(CN1) |
내부 I / O
커먼 선 처리 |
PNP |
입력부
(CN2) |
내부 I / O
커먼 선 처리 |
NPN / PNP 공유 |
| 정격 전압 |
DC24V |
정격 입력 전압 |
DC24V (DC15 ~ 28.8V) |
| 사용 부하 전압 범위 |
DC20.4 ~ 28.8V |
입력 전류 |
7mA TYP (DC24V) |
| 최대 부하 전류 |
0.5A / 점, 2A / NX 유닛 |
ON 전압 / ON 전류 |
DC15V 이상 / 3mA 이상
(COM 및 각 신호 사이) |
| 최대 돌입 전류 |
4.0A / 점, 10ms 이하 |
OFF 전압 / OFF 전류 |
DC5V 이하 / 1mA 이하
(COM 및 각 신호 사이) |
| 누설 전류 |
0.1mA 이하 |
ON / OFF 응답 시간 |
20μs 이하 / 400μs 이하 |
| 잔류 전압 |
1.5V 이하 |
입력 필터 시간 |
필터없이 0.25ms, 0.5ms,
1ms (공장 출하시 설정), 2ms,
4ms, 8ms, 16ms, 32ms,
64ms, 128ms, 256ms |
| ON / OFF 응답 시간 |
0.5ms 이하 /1.0ms 다음 |
| LED 표시 |
[TS] LED 출력 표시 LED
|
외형 치수 |
30 (W) × 100 (H) × 71 (D) |
| 절연 방식 |
포토 커플러 절연 |
| 절연 저항 |
절연 된 회로 간
20MΩ 이상 (DC100V에서) |
| 내전압 |
절연 된 회로 사이 AC510V,
1 분간 누설 전류 5mA 이하 |
| I / O 전원 공급 방법 |
외부에서 공급 |
| I / O 전원 단자 전류 용량 |
I / O 전원 단자 없음 |
| NX 유니트 전원 소비 전력 |
0.75W 이하 |
| I / O 전원 소비 전류 |
40mA 이하 |
| 질량 |
110g 이하 |
| 회로 구성 |
|
| 설치 방향 및 제한 |
|
| 단자 접속도 |
|
| 단선 / 단락 감지 기능 |
없음 |
보호 기능 |
없음 |
DC 입력 / 트랜지스터 출력 유니트 (후지쯔 커넥터, 30mm 폭)
NX-MD6121-6
| 장치 이름 |
DC 입력 / 트랜지스터 출력 유니트 |
형식 |
NX-MD6121-6 |
| 점수 |
입력 16 점 / 출력 16 점 |
외부 연결 단자 |
후지쯔 커넥터 (24 핀) × 2 |
| I / O 리프레쉬 방식 |
프리 런 리프레쉬 방식 또는 입출력 동기 리프레쉬 방식 전환 |
출력 부
(CN1) |
내부 I / O
커먼 선 처리 |
NPN |
입력부
(CN2) |
내부 I / O
커먼 선 처리 |
NPN / PNP 공유 |
| 정격 전압 |
DC12 ~ 24V |
정격 입력 전압 |
DC24V (DC15 ~ 28.8V) |
사용 부하 전압
범위 |
DC10.2 ~ 28.8V |
입력 전류 |
7mA TYP (DC24V) |
| 최대 부하 전류 |
0.5A / 점, 2A / NX 유닛 |
ON 전압 / ON 전류 |
DC15V 이상 / 3mA 이상
(COM 및 각 신호 사이) |
| 최대 돌입 전류 |
4.0A / 점, 10ms 이하 |
OFF 전압 / OFF 전류 |
DC5V 이하 / 1mA 이하
(COM 및 각 신호 사이) |
| 누설 전류 |
0.1mA 이하 |
ON / OFF 응답 시간 |
20μs 이하 / 400μs 이하 |
| 잔류 전압 |
1.5V 이하 |
입력 필터 시간 |
필터없이 0.25ms, 0.5ms,
1ms (공장 출하시 설정), 2ms,
4ms, 8ms, 16ms, 32ms,
64ms, 128ms, 256ms |
ON / OFF 응답
시간 |
0.1ms 이하 /0.8ms 다음 |
| LED 표시 |
[TS] LED 출력 표시 LED
 |
외형 치수 |
30 (W) × 100 (H) × 71 (D) |
| 절연 방식 |
포토 커플러 절연 |
| 절연 저항 |
절연 된 회로 간
20MΩ 이상 (DC100V에서) |
| 내전압 |
절연 된 회로 사이 AC510V,
1 분간 누설 전류 5mA 이하 |
| I / O 전원 공급 방법 |
외부에서 공급 |
| I / O 전원 단자 전류 용량 |
I / O 전원 단자 없음 |
| NX 유니트 전원 소비 전력 |
0.70W 이하 |
| I / O 전원 소비 전류 |
30mA 이하 |
| 질량 |
95g 이하 |
| 회로 구성 |
 |
| 설치 방향 및 제한 |
 |
| 단자 접속도 |
 |
| 단선 / 단락 감지 기능 |
없음 |
보호 기능 |
없음 |
정보
| NX 유니트 |
지원 버전 * |
| 형식 |
유닛
버전 |
EtherCAT |
EtherNet / IP |
통신 커플러 유니트
형 NX-ECC20 □ |
NJ / NX 시리즈
CPU 모듈
NJ501- □□□□ /
NJ301- □□□□ /
NJ101- □□□□ /
NX701- □□□□ |
SYSMAC
Studio |
통신 커플러 유니트
NX-EIC202 |
SYSMAC
Studio |
| NX-MD6121-5 |
Ver.1.0 |
Ver.1.0 |
Ver.1.05 |
Ver.1.10 |
Ver.1.0 |
Ver.1.10 |
| NX-MD6121-6 |
Ver.1.13 |
Ver.1.13 |
| NX-MD6256-5 |
Ver.1.10 |
Ver.1.10 |
* 유닛의 종류에 따라서는 위 표에 기재 한 버전이 존재하지 않는 형식이 있습니다. 그 경우에는 표에 나와있는 지원 버전 이후 가장 오래된 버전이 지원됩니다. 형식과 버전 관계는 각 장치의 사용 설명서를 참조하십시오.
정보 갱신 : 2015/04/28 |
|
|
