·설정 툴 용 포트는 본 제품의 앞면과 윗면에 있습니다.
·설정 툴을 사용할 때, PC와 온도조절기를 연결하기 위해 사용합니다.
·접속할 때에는 전용 USB-시리얼 변환 케이블(E58-CIFQ2)이 필요합니다.
·접속 방법에 관한 상세사항은 USB-시리얼 변환케이블 취급설명서를 참조해 주십시오.
·주. USB-시리얼 변환케이블을 접속한 상태로 본 제품을 사용하지 마십시오.
· 설치 판넬 두께는 1 ~ 5mm입니다.
· 상하 방향은 밀착 설치할 수 없으므로 주의하십시오.(설치 간격을 지켜주세요)
· 방수가 되도록 설치하려면 본체에 방수 패킹을 삽입하십시오.
· 여러 대를 설치하여 사용하는 경우, 본 기기의 주위 온도가 사양을 초과하지 않도록 주의하시기 바랍니다.
· 제어반에 설치하여 USB-시리얼 변환케이블을 사용하는 경우 제어반의 두께는 1~2.5mm로 해주십시오.
옵션 (별매)
USB-시리얼 변환 케이블
E58-CIFQ2
단자 커버
E53-COV17

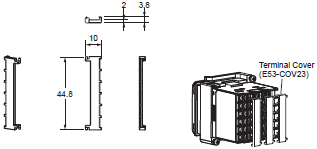

단자 커버
E53-COV23 (3 개 셋트)
방수 패킹
Y92S-P8 [DIN 48 × 48 용]
제품에 동봉되어 있습니다.
방수 패킹을 분실, 파손한 경우는 별도로 주문해 주십시오.
방수 패킹을 사용하는 경우, 보호 구조는 IP66입니다.(IP66의 방수 레벨을 확보하기 위해, 사용 환경에 따라 방수 패킹 및 전면 설정 툴 용 포트 커버가 열화, 수축 또는 경화하므로 정기적인 교환을 추천합니다. 정기적인 교환시기는 사용 환경에 따라 다릅니다. 고객께서 직접 확인하시기 바랍니다. 3 년 이하를 기준으로합니다.)
방수 구조가 필요없는 경우 방수 패킹을 설치할 필요가 없습니다.
전류 검출기
E54-CT1
E54-CT3
E54-CT3 부속품
관통 전류 (Io) 대 출력 전압 (Eo) 특성 (참고값)
E54-CT1
연속 최고 히터 전류 : 50A (50/60Hz)
권수 : 400 ± 2 턴
권선 저항 : 18 ± 2Ω
관통 전류 (Io) 대 출력 전압 (Eo) 특성 (참고값)
E54-CT3
연속 최고 히터 전류 : 120A (50/60Hz)
(단, 오므론 온도 컨트롤러의 연속 최고 히터 전류 값은 50A입니다.)
권수 : 400 ± 2 턴
권선 저항 : 8 ± 0.8Ω
어댑터
Y92F-45
주:1. E5B[]용 판넬 가공된 경우에 사용하십시오.
2. 어댑터 색은 흑색입니다.
3. Y92F-45를 사용하는 경우에는 USB-시리얼 변환 케이블 E58-CIFQ2는 사용할 수 없습니다.
USB-시리얼 변환 케이블로 설정하시는 경우에는 온도 컨트롤러 판넬을 설치 하기 전에 설정하십시오.
E5CC-T 설치 예
DIN 레일 장착 어댑터
Y92F-52
참고. 단자 커버와 함께 사용할 수 없습니다.단자 커버를 분리하여 사용하십시오.E5CC-T를 DIN 레일에 장착하기 위한 어댑터입니다.반내 취부용 판금 또는 추가 장착을 위한 반면 홀 가공이 필요합니다.
방수 커버
Y92A-48N
설치 어댑터
Y92F-49
제품에 동봉되어 있습니다.
분실, 파손했을 경우에는 별도로 주문해 주십시오.
보호 커버
Y92A-48D
참고. 방수 패킹을 설치한 상태에서는 사용할 수 없습니다.연질 타입의 프런트 커버입니다.커버를 장착한 상태에서 제품을 조작할 수 있습니다.
Control Component
.jpg)
.jpg)
제품에 동봉되어 있습니다.
