안전 라이트 커튼 / 멀티 빔 세이프티 센서
F3SG-SR / PG 시리즈
상태를 보기 쉽고 정보화에 대응할 수 있는 안전 시스템
 마이 페이지에 스크랩하기

Service Info
    대체상품보기
대체상품이 존재하지 않습니다.
Features
| Lineup | Specifications | Dimensions |
Features

이 시리즈가 제조 현장의 안전을 바꿔 갑니다.

제조 현장에서는 글로벌화 및 변종 변량 생산에 대한 유연한 대응이 요구되고 있습니다.
F3SG-SR/PG 시리즈는 폭넓은 라인업과 함께 세계 각국의 안전 규격에 대응하고 있습니다.
또한 설계~유지 보수까지 모든 안전 시스템 구축에 도움이 되는 기능을 갖추고 있습니다.
이 시리즈가 다양한 제조 현장의 안전 시스템 구축에 공헌합니다.

설계 - 라인 전체의 설계가 간단 -

장비 개구부부터 설비 주위의 침입 감지까지 동일한 시리즈의 라이트 커튼으로 통일

제조 라인 전체의 기계 설계 표준화를 도모할 수 있어 선정, 설계의 복잡화를 해결합니다.

F3SG-SR / PG 시리즈 특징 4
F3SG-SR / PG 시리즈 특징 5

본체뿐 아니라 케이블, 브라켓 등의 액세서리도 통일*

액세서리를 유용ㆍ공용할 수 있으므로 생산 라인을 간단하게 설계ㆍ개조할 수 있습니다.

전세계 모든 설비ㆍ장비의 안전 시스템 구축에 공헌

F3SG-SR / PG 시리즈 특징 7

설계 - 라인 전체의 설계가 간단 -

라인을 유연하게 설계할 수 있는 다양한 라인업

다양한 설비 조건에 따른 유연한 설계 플랜을 구축할 수 있습니다.

독자적인 광학 설계로 장거리 검출을 실현

가혹한 환경에서도 장거리 검출을 살린 다양한 설비로 안정적인 검출 동작이 가능합니다.

F3SG-SR / PG 시리즈 특징 10

오므론의 독자적인 기술을 통해 소형화를 실현

세이프티 라이트 커튼 F3SG-SR과 멀티 빔 세이프티 센서 F3SG-PG를 공통된 소형 본체로 전개.
기존보다 유연한 기계 설계가 가능해집니다.
*2018년 6월 당사 기존 대비 (OMRON Robotics and Safety Technologies, Inc 멀티 빔 센서 PA46 시리즈)

F3SG-SR / PG 시리즈 특징 11

라인 변경이 간단

라이트 커튼 F3SG-SR/PG 시리즈는 동일한 본체이므로 본체 교환만으로 라인 변경이 가능합니다.
액세서리를 다시 선정, 설치해야 했던 공수를 단축할 수 있습니다.

예) 작업 공간 확보를 위해, 지금보다 장비와 가까운 위치에 설치하기 위해, 침입 검출 타입에서 손 검출 타입으로 변경

F3SG-SR / PG 시리즈 특징 12

검출 폭이 동일하면 본체 교환만으로 교체 가능*

다양한 설치가 가능

장비 개구부에 완벽 대응

검출 폭 1,000mm까지 40mm 피치의 검출 폭으로 라인업*. 개구부에 맞춰 최적의 길이를
선정할 수 있으므로, 안전성을 확실하게 담보할 수 있어 사이즈 과부족에 따른 추가 대책이 필요 없습니다.

F3SG-SR / PG 시리즈 특징 15

데드 스페이스 없이 안전 상태를 담보*

이전에는 I자 직렬 연결 시 또는 ㄷ자 배치 시에 데드 스페이스가 발생했지만,
F3SG-SR은 데드 스페이스를 해결. 안전성을 더욱 높인 시스템 설계가 가능해졌습니다.

F3SG-SR / PG 시리즈 특징 16

배선 절감으로 유연하게 설계가 가능 【F3SG-SR / PG]

투수광기 측의 한쪽 배선만으로 실현하는 F3SG-PG-C 미러 타입과 설비 주위의 침입 감지를 한군데 배선만으로 실현하는 바닥 설치 미러를 준비했습니다. 배선 덕트 설계 및 배선 작업 공수를 절감할 수 있습니다.

F3SG-SR / PG 시리즈 특징 17

설비에 맞춰 선택할 수 있는 2가지 동기 시스템 [F3SG-SR / PG]

투광기와 수광기를 동기화시켜, 설비에 맞춰 선정할 수 있는 2가지 동기 시스템을 준비했습니다.

F3SG-SR / PG 시리즈 특징 18

기동 - 광축 조정이 간단 -

입광 상태의 색 판별로 간단ㆍ확실하게 광축 조정

광축 조정 시간을 절감할 수 있어, 기동이 간단합니다.

입광 상태를 한눈에 알리는 에어리어 빔 인디케이터(ABI) [특허 출원 완료]

라이트 커튼의 ON/OFF 상태와 함께, 광량 저하도 확인할 수 있습니다.
또한, 장거리 설치 시의 미묘한 광축 이탈을 영역별로 확인할 수 있으므로 광축 조정이 간단해집니다.

F3SG-SR / PG 시리즈 특징 21
F3SG-SR / PG 시리즈 특징 22

기동 - 설치, 각도 조정이 간단 -

라이트 커튼 설치 및 각도 조정을 간단하게 하는 액세서리가 충실

숙련자의 지식에 의존하지 않고 대응할 수 있어, 설치 시간이 단축되고 설치 후의 조정도 간단합니다.

라이트 커튼을 설치한 상태에서 간단하게 광축 조정

F3SG-SR / PG 시리즈 특징 25
F3SG-SR / PG 시리즈 특징 26

기동 - 다양한 배선 절감 옵션 -

설비에 맞춘 다양한 배선 절감 시스템

라인 기동 시 및 보전 시의 배선 공수를 크게 절감합니다

대규모 설비의 장거리 배선을 다양한 배선 절감 옵션으로 깔끔하게 처리

F3SG-SR / PG 시리즈 특징 29
F3SG-SR / PG 시리즈 특징 30

주. 케이블 연장의 상세한 내용에 대해서는 사용자 매뉴얼(SGFM-726)을 참조해 주십시오.

기기 증가에 따라 복잡화된 제어반에 대한 배선을 케이블 1개로 해결

뮤팅의 복잡한 배선도 깔끔하게 정리할 수 있습니다.

F3SG-SR / PG 시리즈 특징 31
F3SG-SR / PG 시리즈 특징 32

가동 - 불필요한 설비 정지를 저감 -

가혹한 환경하에서도 안정적으로 작동하는 견고한 성능을 발휘

모든 현장에서의 설치를 고려한 사양으로 안정 가동에 공헌합니다.

안전 보호 대책이 필요한 장소는 가혹한 환경이 많고 라이트 커튼의 오작동이 발생하기 쉽습니다.


F3SG-SR / PG 시리즈 특징 35
F3SG-SR / PG 시리즈 특징 36

유지 보수 - 숙련자가 아니라도 유지 보수 가능 -

숙련자가 아니라도 간단한 유지 보수를 실현

상태 확인 및 교환 등 적절한 보수를 간단하게 할 수 있습니다.

보기 쉬운 컬러 표시등으로 간단한 에러 진단

라이트 커튼의 상태를 한눈에 확인할 수 있습니다.

F3SG-SR / PG 시리즈 특징 40

밖의 표시등에 대해서는 124페이지의 「표시등」또는 128페이지의 「트러블 슈팅」을 참조해 주십시오.

인텔리전트 탭으로 설정 정보를 백업ㆍ복원

유지 보수의 교환ㆍ설정 시간이 1/10 이하*로 됩니다.

F3SG-SR / PG 시리즈 특징 41

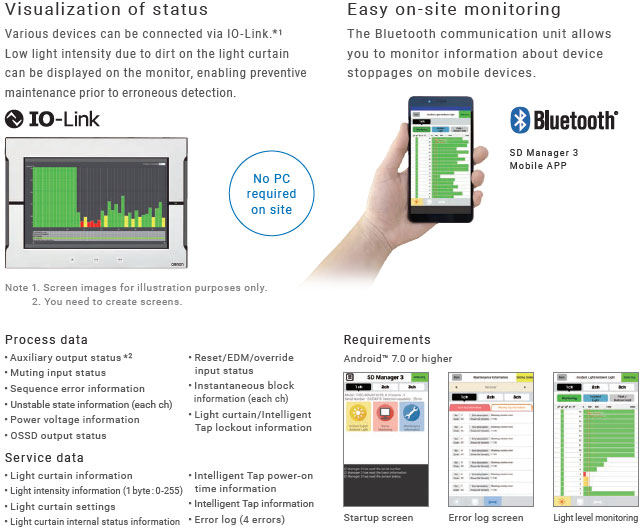

유지 보수 - 정보화 대응을 통해 유지 보수 공수를 절감 -

트러블을 예측하여 미연에 방지

설비 상태 감시를 통해 이상 시 감지를 알리고 다운타임 단축을 지원합니다.

F3SG-SR / PG 시리즈 특징 43
F3SG-SR / PG 시리즈 특징 44

*1. 상세한 내용은 IO-Link 시리즈 카탈로그(카탈로그 번호: SAMC-007)를 참조해 주십시오.
*2. 보조 출력 할당은 SD Manager 3로 임의의 설정이 가능합니다.
