온도 제어의 차세대 표준 여기에 등장!

디자인 · 시인성 · 조작성 · 제어성 · 외부 입출력 · 공간 효율
온도 조절기에 필요한 모든 것을 업그레이드.

E5CC/E5CC-U/E5EC/E5AC/E5DC는 오므론의 오랜 온도 제어 노하우를 응축 시킨 차세대 온도조절기(디지털 조절계)입니다. 한층 더 시선을 끄는 백색 PV표시와 세련된 본체 디자인 뿐 아니라, 조작성 · 제어성 · 외부 입출력 · 공간 효율 등 「온도조절기에 필요한 요소」 전부를 업그레이드 했습니다. 고객의 상품 부가가치를 모든 면에서 확실하게 향상 시킬 수 있습니다. Thermac NEO 시리즈의 신뢰성은 유지하고, 보다 높은 제어 성능과 유용성의 양립을 실현했습니다. 또한 해외 규격 대응(UL, KC, CE), 3년 보증, 안심할 수 있는 글로벌 서비스가 강력하게 지원됩니다.

고객의 상품 부가가치 향상에 기여! 온도 조절기 E5CC/E5CC-U/E5EC/E5AC/E5DC

장치 디자인의 선진성, 사용자 인터페이스 향상

· 하이 콘트라스트의 백색 PV 표시
· 세련된 전면 디자인

장치 기동 속도 향상에 공헌

· USB 버스 파워 케이블로 전원 공급 대응
· 별매의 CX-Thermo 절대로 파라미터 설정도 기기 조정도 간단 편리하게
· 오토 튜닝으로 설치 및 셋업 시간 단축

장치 성능 향상에 공헌

· 고속 샘플링 주기 50ms
· 제어 주기 0.1s, 0.2s에 대응
· 전기종 풀 멀티 입력
· 이벤트 입력 점수 :
  E5CC : 최대 4 점
  E5EC/E5AC : 최대 6점
  E5DC : 최대 1 점
· 보조 출력 점수 :
  E5CC : 최대 3 점
  E5EC/E5AC : 최대 4 점
  E5DC : 최대 2점
· 리모트 SP 입력 타입을 준비 (E5CC-U/E5DC 제외)
· 위치 비례 제어 타입 추가 (E5EC/E5AC의 경우만)

백색 PV 표시로 시인성을 높인 표시부 장치의 제어반면을 세련되게

설치 장소의 조명 환경과 상관없이, 보기 쉬운 백색 PV 표시로 시인성이 대폭 향상되었습니다.
컴팩트한 본체이지만 E5CC/E5CC-U에서는 높이 15.2mm, E5EC에서는 높이 18mm, E5AC는 높이 25mm의 큰 표시부를 통해
먼 곳에서나 정면이 아닌 곳에서도 정확하게 확인할 수 있는 높은 시인성을 실현하였습니다.
*E5DC 제외

백색 PV표시로 어떠한 조명 환경에서도 알아보기 쉽습니다.

어떠한 각도에서도 알아보기 쉽습니다.

소형, 깊이(표시부 후면) 60mm의 컴팩트한 본체로 공간 절감 실현

당사 기존 대비 77 %의 소형화를 실현.
깊이를 확보할 수 없는 협소한 공간에도 설치할 수 있습니다.

전면부는 IP66 대응.
*E5CC-U/E5DC 제외






설정 변경은 새로 개발한 시프트 키로 직관 조작

RUN / STOP 또는 AT 실행 / 중지 키의 할당은 사용자가 설정할 수 있습니다.

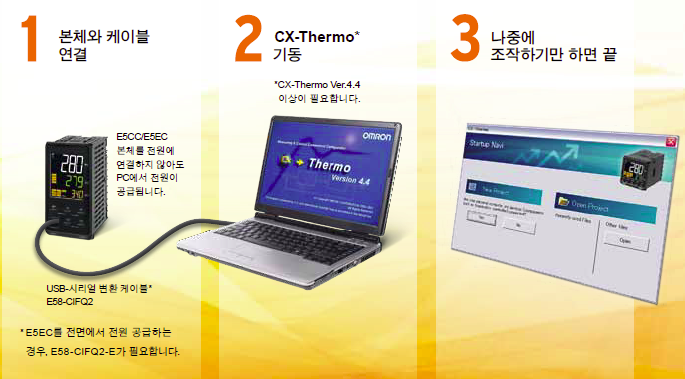

간단 설정 전원 없이 파라미터 설정 가능

3 단계로 바로 연결, 바로 사용이 가능합니다.

*E5EC/E5AC/E5DC를 전면에서 전원 공급받는 경우, E58-CIFQ2-E가 세트로 필요합니다.






장점

· 시스템 기동 공수가 대폭 삭감
· 통신에 PLC측 프로그램/메모리 불필요
· 여러 대의 온도조절기와의 통신도 온도조절기가 자동적으로 실행
· 통신 변환기도 불필요하므로 코스트 삭감 가능






이러한 사용도 가능

· 마스터 온도조절기의 설정 파라메터를 슬레이브에 복사 가능
· 마스터 온도조절기로부터의 RUN/STOP 지시 및 목표값 설정을 슬레이브에 공유 가능 (경사/오프셋 지정 가능)

참고: 온도조절기 버전 1.1 이상부터 대응






정보 갱신 : 2014/01/06
