Sysmac 엔트리 모델. 패키지 형태의 소형 컨트롤러 NX1P2
NX1P2
최대 8 축 EtherCAT으로 제어 가능
 스크랩하기

Service Info
    대체상품보기
대체상품이 존재하지 않습니다.
Features
| Lineup | Specifications | Dimensions |
Features

고기능 모션 제어도 현장에서의 IoT를 실현하는 네트워크도 하나의 패키지에 응축 한 Sysmac의 엔트리 모델

고기능 모션 제어

EtherCAT 포트를 내장 한 고성능 모션 제어 장치의 고속 · 고정밀 화를 실현

최대 4 축 모션 제어. 전자 캠 기능과 보간 기능 장치의 고속 · 고정밀 화를 실현합니다.

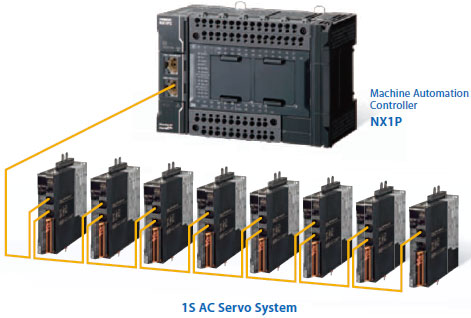

· 단축 위치 제어도 포함 최대 8 축 서보 시스템 EtherCAT에 쉽게 연결할 수 있습니다.

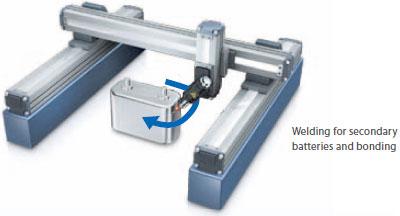

보간 기능

· 정밀도가 필요한 가공 또는 최단 경로에서 고속 위치 결정하는 반송 등은 직선 보간, 원호 보간 궤적 제어가 가능



전자 캠 기능

전자 캠 기능을 탑재. 간헐 동작하고 있던 장치를 연속 동작 할 수 있으며, 장치의 고속화가 가능
캠 동작을 전자화 수 기계 캠에서는 대응이 어려웠던 다품종 생산시 가능


NX1P2 특징 6

데이터가 전송되어 오는 시간 지연 차이를 보정 서보 모터 사이의 제어를 동기화.
각 축이 동기화 고정밀 위치 결정을 실현합니다.
· EtherCAT은 1 개의 통신 케이블 NX1P와 서보 드라이버를 연결하여 배선 공수를 절감

AC 서보 시스템 1S 시리즈

배터리리스에 의한 유지 보수 및 공간 절감
· 23 비트 ABS 엔코더 표준 탑재에 의한 원점 복귀 불필요 화
· 진화 한 루프 제어에 의해 추종성을 향상 정정 시간을 단축
· 안전 기능 탑재 (STO)

NX1P2 특징 7

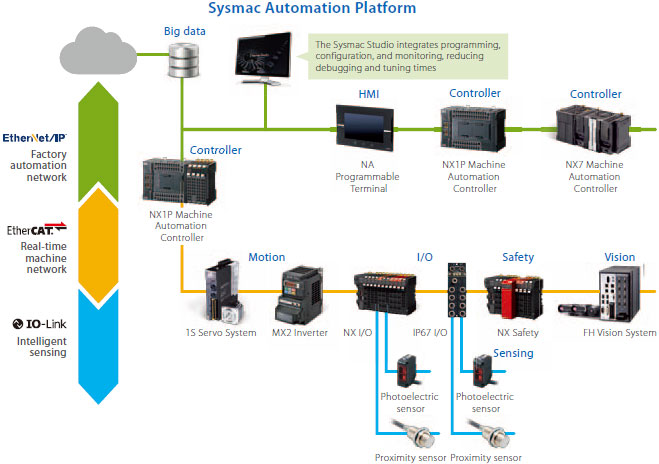

현장에서의 IoT를 실현하는 네트워크

생산 현장의 정보화를 컨트롤러와 모션 기기뿐만 아니라 IO-Link 센서 수준까지 실현

· EtherCAT 입력 장치, 출력 장치, 모션 장비, 안전 컨트롤러 비전 시스템을 하나의 케이블로 연결 각 기기의 상태를 모니터하고 시설 정보를 파악할 수 있습니다.
· EtherNet / IP 상위 PC와의 통신 및 NJ / NX 시리즈, CJ 시리즈와 컨트롤러 간의 데이터 링크가 가능합니다.

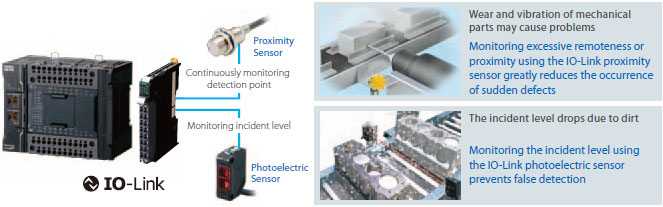

IO-Link로 전조 보전

전조 보전을 작은 시작. 신규 소형 장치와 기존 시설에 끝머리에서 장치 상태의 가시화를 소규모에서 시작할 수 있습니다.

상품 라인업

기계 자동화 컨트롤러 NX 시리즈

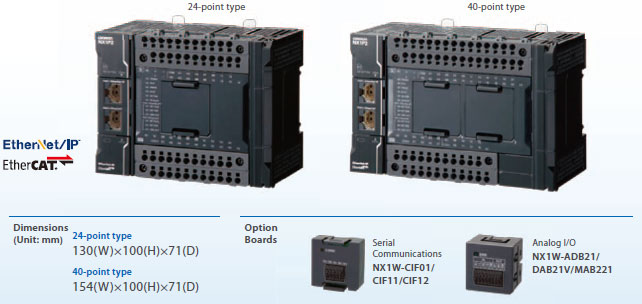

NX1P2 CPU 유닛

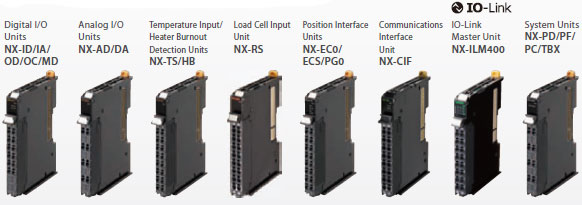

NX 시리즈

NX1P 본체에 8 개까지 장착 할 수 있습니다.

자동화 소프트웨어 Sysmac Studio
SYSMAC-SE2 □□□



Sysmac Studio는 NJ / NX 시리즈 CPU 유니트를 비롯한 기계 자동화 컨트롤러, 프로그래밍, 디버깅, 유지 보수를위한 통합 개발 환경을 제공하는 소프트웨어입니다.
모션, 로직, 안전, 드라이브, 이미지 센서 또한 HMI의 지원 기능을 하나의 소프트웨어에 통합
· 변수에 대응 한 명령어에 의한 래더 언어, ST 언어와 펑션 블록 프로그래밍 지원 (IEC 61131-3을 준수)
· 복잡한 모션 제어를 간단하게 설정할 수 캠 에디터의 탑재
로직과 모션을 통합 한 3D 시뮬레이션, 디버깅을 실현
프로젝트, POU마다 설정이 가능한 32 자리의 고도 강력한 암호 기능

Sysmac는 오므론 주식회사 FA 기기 제품의 일본 및 기타 국가에서 상표 또는 등록 상표입니다.
Windows는 Microsoft Corporation의 미국 및 기타 국가에서 등록 상표 또는 상표입니다.
EtherCAT®은 독일 Beckhoff Automation GmbH에 의해 허가 된 특허 기술이며 등록 상표입니다.
EtherNet / IP ™은 ODVA의 상표입니다.
기타 기재되어있는 회사 명 및 제품명 등에 대해서는 각사의 등록 상표 또는 상표입니다.
본 카탈로그에 사용하는 제품 사진과 그림은 이미지 사진이 포함되어 실물과 다를 수 있습니다.
스크린 샷은 마이크로 소프트의 허가를 받아 사용하고 있습니다.
