스마트 카메라
FHV7 시리즈
생산 현장에서 요구되는 기능성과 속도를 일체형으로 응축
 스크랩하기

Service Info
    대체상품보기
대체상품이 존재하지 않습니다.
Features
| Lineup | Specifications | Dimensions |
Features

모든 제작 장면에 맞는 거의 무한대의 조합


FHV7 스마트 카메라는 렌즈와 조명을 카메라와 자유롭게 결합하고 광학 조건을 특정 제품으로 쉽게 조정할 수 있도록 구성 요소에 대한 몇 가지 옵션을 제공합니다. 카메라 교체 공간은 모듈 교체의 영향을받지 않습니다. 제품 사양에 갑작스런 변경이 발생하더라도 최소 재배치 후 시스템을 준비 할 수 있습니다.
렌즈 모듈과 조명 모듈을 갖춘 올인원 모델도 제공됩니다.

IP67 구조

모듈 교환 후 IP67 방수 구조를 유지하여 습한 환경에서도 사용할 수 있습니다.

고정 나사

교체 가능한 모듈 부품의 나사 탈락 방지 타입을 채용하고 있으며, 생산 라인에 낙하 등에 의한 트러블을 방지 할 수 있습니다.

간편한 외부 조명 추가

조명 컨트롤러를 연결하면 FHV7의 설정 창에서 쉽게 빛 방출 강도를 조정하고 빛 방출을 셔터 해제와 동기화되도록 설정할 수 있습니다.

간편한 필터 교체

조명 커버와 광학 필터는 교체가 가능하므로 먼지에 대한 보호 커버를 준비할 필요가 없습니다.

다양한 제품을 검사하기 위한 단일 카메라


멀티 컬러 라이트
컬러 변형을 수용합니다.

멀티 컬러 라이트는 다양한 색상을 측정하는 문제에 대한 빠른 해결책을 제공합니다. 예를 들어 생산 라인에서 다양한 색상의 패키지가있는 물체는 각 물체에 맞게 조명 색상을 변경하는 조명으로 적절히 측정됩니다. 제품 디자인이 변경되거나 새 모델이 추가되면 조명을 교체하거나 미세 조정하는 대신 매개 변수를 간단히 변경할 수 있습니다. 생산 라인은 항상 더 다양한 제품을 준비합니다.

다른 색상의 제품을 검사 할 때

제품에 더 많은 색상 옵션이 있기 때문에 일부 색상은 단일 색상 조명 하에서 낮은 명암비를 유발할 수 있습니다. 다색 조명을 사용하면 제품 색상 옵션에 따라 색상을 전환하여 안정적인 검사가 가능합니다.

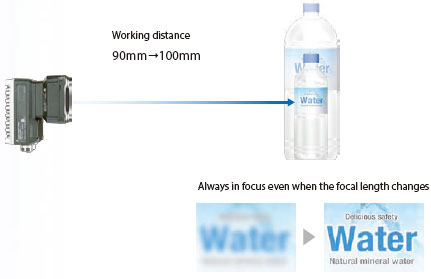

자동 초점 렌즈
크기 변형을 수용합니다.

자동 초점 렌즈는 59 mm에서 2,000 mm * 1의 초점 거리 범위를 커버합니다. 크기가 다른 제품을 생산하는 경우에도 매개 변수를 사용하여 초점 범위를 쉽게 변경할 수 있습니다. * 2이 기능은 제품을 교체하는 동안 전환을위한 기계 작동을 제거하여보다 단순한 시스템으로 이끄는 동시에 높은 생산성을 제공합니다.
* 1. 렌즈 유형에 따라 다릅니다. 자세한 내용은 카탈로그의 광학 차트를 참조하십시오.
* 2. 세트는 다른 제품 높이에 대해 미리 초점을 맞추고 전환을 수행 할 때 스위치를 전환합니다.

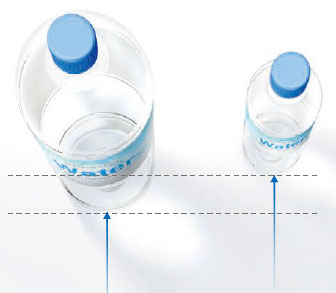

크기가 다른 제품을 검사 할 때

크기가 다른 플라스틱 병과 같은 제품을 검사 할 때 자동 초점 렌즈의 설정을 전환해야만 전환을 수행 할 수 있습니다. 자동 초점 렌즈에는 카메라를 움직이게하는 메커니즘이 필요하지 않습니다.

동급 최강의 해상도 * 3 : 12 메가 픽셀
위치 변동

12 메가 픽셀의 이미지 센서는 더 넓은 영역에 대해 높은 정밀 검사를 가능하게합니다. 따라서 동일한 생산 라인에있는 여러 모델의 서로 다른 검사 지점을 캡처하기 위해 여러 대의 카메라 또는 카메라를 움직이는 메커니즘을 설치할 필요가 없습니다.
* 3. Omron 조사를 기반으로 2018 년 10 월.

부품 검사 범위 확대

카메라를 움직이지 않고도 다양한 자동차 모델의 부품 장착 지점을 정확하고 광범위하게 검사 할 수 있습니다.

사이클 타임을 희생하지 않고 생산 품질 향상


검사 시간이 1/4 * 1로 단축되었습니다.

검사 시간은 기존 센서에 비해 1/4 * 1로 줄일 수 있습니다. 동일한 사이클 시간을 유지하면서보다 정확하고 상세한 품질 검사를 수행 할 수 있습니다.



* 1. 고객의 기계에 설치된 비전 센서를 사용하여 검사 시간을 샘플 비교합니다.
      Omron 조사를 기반으로 2018 년 10 월.
* 2. Omron 조사를 기반으로 2018 년 10 월.



선명한 이미지로 검사가 용이합니다.

이전과 동일한 사이클 시간을 유지하면서 고해상도 이미지로 정밀 검사가 가능합니다. FHV7 스마트 카메라는 이전에는 감지 할 수 없었던 작은 찢어진 자국이나 긁힌 자국을 감지 할 수있어 생산 품질을 높여줍니다.

검사 점 추가

FHV7 스마트 카메라는 생산 품질을 높이기 위해 검사 점을 추가함으로써 발생하는 긴 사이클 시간 문제에 대해 최적의 솔루션을 제공합니다. 시야를 여러 부분으로 나누고 여러 카메라에 할당하거나 고속 비전 시스템을 설치할 필요가 없습니다.

가동 중지 시간없이 설정을 조정할 수 있습니다.

공작물의 변동이나 외부 환경의 변화로 인해 측정 값이 점차적으로 변할 수 있습니다. 이러한 경우에도 2 코어에 분산 된 처리를 통해 측정을 수행 할 때 원인 분석 및 설정 조정을 수행 할 수 있습니다. 가동 중지 시간과 미 검사 항목의 육안 검사를 제거 할 수 있습니다.
