NX 시리즈 고속 아날로그 입력 유니트
NX-HAD □□□
최고 5μs/4Ch의 고속 데이터 동시 샘플링이 가능
 스크랩하기

Service Info
    대체상품보기
대체상품이 존재하지 않습니다.
Features
| Lineup | Specifications | Dimensions |
Features

전용 계측기 · PC에서하던 고속 아날로그 검사를 범용 컨트롤러에서 실현

자동차 산업을 비롯한 다양한 산업 분야의 부품 검사 공정에서 품질 추구를 위해 여러 아날로그 데이터를보다 효율적으로 검색하는 것이 요구되고 많은 생산 현장에서 데이터 로거 등의 전용 계측기와 PC를 용 있던 측정을하고 왔습니다.
제조 현장의 IoT 화에 재빨리 임해 온 오므론은 품질 개선에 사용할 수있는 동기화 된 아날로그 데이터를 "빠짐없이" "청소" "쉽게"얻을 수있는 '고속 아날로그 입력 장치 "를 제안합니다.

빠짐없이

업계 최고 * 1 5μs의 고속 데이터 취득에 미세한 변화도 놓치지 않는

기존 PLC

 NX-HAD[][][] Features 4

데이터의 누락이 누출 될 수있었습니다

NX-HAD

NX-HAD[][][] Features 5

빠른 5μs의 고속 샘플링으로 거동 변화를 놓치지 않습니다

검색 할 데이터 수가 늘어나도 업계 최고 * 1의 샘플링주기가 변화하지 * 2

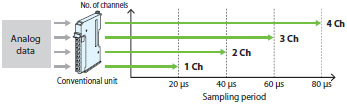

기존 PLC

여러 Ch의 데이터를 검색하면 샘플링주기가 연장된다

NX-HAD[][][] Features 7

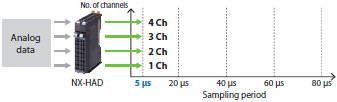

NX-HAD

4Ch 동시에 빠른 5μs의 고속을 실현합니다

NX-HAD[][][] Features 8

* 1. 2018 년 1 월 현재 오므론 조사
* 2. 4Ch 사용시

청소

전체 Ch 완전 절연 노이즈없는 깨끗한 데이터 취득이 가능

기존 PLC

NX-HAD[][][] Features 12

여러 Ch의 데이터를 검색 할 때 서로 간섭이 발생한다

NX-HAD

NX-HAD[][][] Features 13

여러 Ch에서도 깨끗한 데이터를 얻을 수 있습니다

여러 Ch에서도 동기화 된 데이터를 검색 할 수 있기 때문에 비교 분석이 가능

기존 PLC

NX-HAD[][][] Features 15

데이터의 취득 타이밍에 편차가 비교가 어려웠습니다

NX-HAD

NX-HAD[][][] Features 16

동시 샘플링 데이터 비교가 쉽습니다






NX-HAD □□□ 특징 17

또한 EtherCAT®의 타임 스탬프 기능 유닛 간의 동기화도 가능합니다


쉽게

간단한 시스템 구성이기 때문에 도입 · 운용 · 유지 보수를 쉽게 할 수

기존

전용 계측기는 기본 기능 이외에 자유로운 설정 추가 할 수없는
· PC는 프로그래밍시 C 언어 등 전문 기술이 필요
전용 계측기는 블랙 박스 화 된 프로그램 변경이 어려운
데이터를 축적하는 데이터베이스 연결 PC 설정 기술이 필요

● 회전 특성 검사

NX-HAD[][][] Features 21

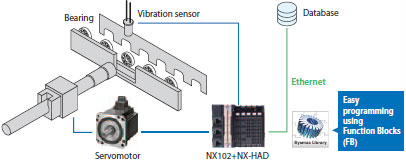

NX-HAD

· 범용 컨트롤러에서 초기 비용을 절감
· PC 고유의 전문 기술없이 프로그래밍이 가능
· 검사 항목 추가 등에 의한 프로그램 변경이 가능한
데이터베이스 직결 컨트롤러 * 3에서 PC없이 쉽게 제조 현장을 IoT 화

● 회전 특성 검사

NX-HAD[][][] Features 23

* 3. 기계 자동화 컨트롤러 NJ / NX 시리즈 데이터베이스 연결 CPU 모듈 사용시
