스마트 레이저 센서
E3NC
어플리케이션에 따라 장거리 스폿 가변, φ0.1mm 작은 스폿으로 안정 검출
 스크랩하기

Service Info
    대체상품보기
대체상품이 존재하지 않습니다.
   Select Country
    E3NC
일본(일문)
Features
| Lineup | Specifications | Dimensions |
Features

【유무】 소형 레이저 센서 E3NC-L series

E3NC 특징 2

회귀 반사형 타입
E3NC-LH03

투명체까지 모든 작업을 안정 검출

E3NC 특징 5

투명도 95 % 필름 검출
투명체의 두께나 위치의 작은 변화에도 안정적인 검출이 가능한 고주파 중첩 방식을 채용

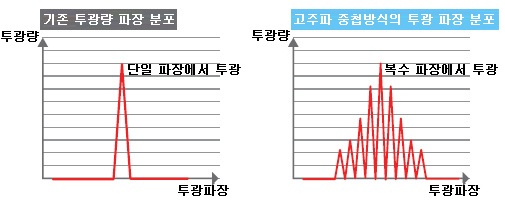

고주파 중첩 방식

기존 투광 레이저가 단일 파장이었던것에 반해, 고주파 중첩 방식은 레이저 빛을 복수 파장이 되도록 제어합니다.

E3NC 특징 8

확산 반사형 타입
E3NC-LH02

근거리에서 원거리까지 스폿 가변으로 자유 자재로 어플리케이션에 맞춘 안정 검출

E3NC 특징 11

워크 및 어플리케이션에 맞춰 안정검출
스폿 가변

워크 크기와 검출면의 상태에 맞게 스팟 사이즈를 조정하면, 보다 안정된 검출이 가능합니다. 또한, 스폿 조절 볼륨은 잠금 방식이므로 별도의 공구가 필요없습니다. 누르면 락이 걸리므로 실수할 염려도 없습니다.

E3NC 특징 13

한정 반사형 타입
E3NC-LH01

근거리에서도 핀 포인트로 초 미소 워크를 안정 검출

[확인] 초소형 CMOS 레이저 센서 E3NC-S series

E3NC 특징 17

E3NC-SH250H/SH250
E3NC-SH100

워크의 색, 재질, 표면 상태의 영향을 받지 않고 안정 검출할 수 있는 초소형 CMOS 레이저 센서

오므론만의 HSDR-CMOS (High Speed ​​and Dynamic Range)
다이내믹 레인지 50만배

워크에 맞게 CMOS 셔터 시간을 조정. 또한 투광 파워를 조정하면 확산광의 혼입량을 최적화할 수 있습니다.

삼각 측거를 이용한 안정 검출

삼각 측거에서는 수광부인 위치 검출부 상단의 검출위치를 측정하여, 워크를 계측합니다. 따라서 수광량에 따른 영향을 잘 받지 않습니다.

센서 설치 시의 기울기에 강화

센서 설치시에 각도가 생기더라도, 설치 제약 감소로 워크 검출 가능.
최대 60 ° 경사 설치 가능.

액세서리 (별매) 【유무】 소형 레이저 센서 E3NC-L series

E3NC 특징 25

렌즈 어태치먼트
E39-P51 (회귀 반사형 E3NC-LH03 용)
E39-P52 (확산 반사형 E3NC-LH02 용)

라인 빔으로 어플리케이션 대응력이 더욱 확대

E3NC 특징 27

선택할 수있는 라인 빔 형상

E3NC-LH02 렌즈 어태치먼트를 설치한 상태에서 스폿 가변을하면 라인 빔 형상이 여러가지 바뀝니다. 작업에 맞게 조정하여보다 안정적인 검출이 가능합니다.

고무 패킹 장착

렌즈 부착 장치의 내부에는 고무 패킹을 장착. 센서 헤드와 렌즈 부착 장치 간의 쓰레기의 유입을 줄일 수 있습니다.

【유무】 【확인】

레이저 앰프 E3NC-LA
레이저 앰프 (CMOS 타입) E3NC-SA

E3NC 특징 31

N-Smart라면 어떤 앰프도 동일한 조작
시인성이 높은 「백색 표시」 디스플레이

어플리케이션으로 「선택 가능」
스마트 튜닝

E3NC 특징 33

【공통 기능 *]
기본적인 튜닝이라면
2 점 튜닝

워크 있음 / 없음에서 수광량이 큰 값을 "9999"로 설정합니다.

E3NC 특징 35

【공통 기능 *]
고속 워크라면
풀 오토 튜닝

라인을 멈추지 않고 이동 워크를 조정할 수 있습니다.

E3NC 특징 37

【E3NC-LA만의 기능】
고정밀의 위치 결정이라면
위치 결정 튜닝

고정밀도로 핀 포인트에 워크 위치 결정을 할 수 있습니다.

E3NC 특징 39

* 일반적인 기능과 E3NC-LA / E3NC-SA에 탑재한 기능입니다.

【E3NC-LA만의 기능】
더러워 져도 유지보수가 필요없이 장기간 안정 검출

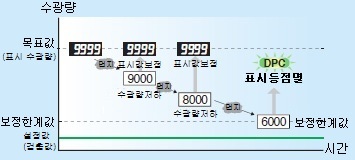

DPC 기능 (Dynamic Power Control)

더러움이나 기계 진동에 의해 수광량이 저하 되어도 오므론만의 DPC 기능으로, 자동적으로 표시 수광량을 보정하여 정밀한 검출이 가능합니다.

【E3NC-SA 전용 기능]
배경 이외를 모두 안정 검출
워크 없는 튜닝

배경을 기준으로 하여, 그 이외의 부분을 전부 검출합니다. 워크의 표면 상태나 기울기의 영향을 받지 않으며 안정 검출을 할 수 있으므로 워크가 바뀌어도 재설정할 필요가 없습니다.


E3NC 특징 45

헤드 설치 후 조정이 간단!
알기 쉬운 거리 표시 (* 기준)

한눈에 거리를 알 수 있으므로 조정이 간단합니다.
헤드 설치 후 순서 변경 후의 조정 시간 및 라인 설비 정지 시간을 단축할 수 있습니다.
