스위칭 전원 공급 장치 (30 / 60 / 90 / 120 / 240 / 480W 타입)
S8VK-X
EtherNet / IP, Modbus TCP 대응. 시설의 IoT를 실현하고 시스템 가동 시간을 극대화
 마이 페이지에 스크랩하기
Service Info
    대체상품보기
대체상품이 존재하지 않습니다.
특징
|
종류
상세사양
외형도
|
자료 다운로드
|

정격 / 성능 / 기능



용량 30W 60W
정격 출력 전압 5V 12V 24V
표시 모니터 없음 없음 없음
효율 * AC115V 입력시 78 % typ. 85 % typ. 85 % typ.
AC230V 입력시 77 % typ. 86 % typ. 86 % typ.
입력
조건
입력 전압 허용 범위 * 단상 AC85V ~ 264V, DC90V ~ 350V, AC265 ~ 300V (1 초)
주파수 * 50 / 60Hz (47 ~ 450Hz)
입력 전류 * AC115V 입력시 0.53A typ. 0.99A typ. 1.1A typ.
AC230V 입력시 0.32A typ. 0.61A typ. 0.67A typ.
역률 -
누설 전류 * AC115V 입력시 0.5mA 이하
AC230V 입력시 1mA 이하
돌입 전류 * AC115V 입력시 16A typ.
AC230V 입력시 32A typ.
출력 특성 정격 출력 전류 5A 4.5A 2.5A
정격 출력 전력 25W 54W 60W
최대 피크 전류 6A 5.4A 3A
전압 가변 범위 * 4.5 ~ 5.8V
(V.ADJ에서)
10.8 ~ 14V
(V.ADJ에서)
21.6 ~ 28V
(V.ADJ에서)
리플 노이즈
전압 *
AC100V ~ 240V
입력시
130mVp-p 이하
주파수 대역 20MHz시
120mVp-p 이하
주파수 대역 20MHz시
110mVp-p 이하
주파수 대역 20MHz시
정적 입력 변동 * 0.5 % 이하
정적 부하 변동 * 1.5 % 이하
온도 변동 AC100V ~ 240V
입력시
0.05 % / ℃ 이하
시작 시간 * AC115V 입력시 1000ms 이하 1000ms 이하 1000ms 이하
AC230V 입력시 1000ms 이하 1000ms 이하 1000ms 이하
출력 유지 시간 * AC115V 입력시 45ms typ. 20ms typ. 20ms typ.
AC230V 입력시 240ms typ. 120ms typ. 110ms typ.
부속
기능
과전류 보호 유 자동 복귀, 간헐 동작 형
카탈로그의 「● 과전류 보호 "를 참조하십시오.
과전압 보호 유 정격 출력 전압의 130 % 이상 차단 (전원복귀)
카탈로그의 「● 과전압 보호 "를 참조하십시오.
직렬 운전 가능 (최대 2 개의 외부 다이오드 필요)
병렬 운전 가능 (전원 2 개) 카탈로그의 「● 병렬 운전 "을 참조
하십시오.
출력 표시 등 유 (LED 색상 : 녹색)
경보 표시 등 유 (LED 색상 : 빨강)
표시 모니터 계측 표시 내용 카탈로그의 「● 통신 · 표시 항목 "을 참조하십시오.
메인 표시부 없음
Ethernet 통신 계측 표시 내용 카탈로그의 「● 통신 · 표시 항목 "을 참조하십시오.
통신 프로토콜 EtherNet / IP, Modbus TCP
물리 계층 100BASE-TX
통신 사양 카탈로그의 「● 통신 사양 "을 참조하십시오.
절연 내압 내전압 AC3.0kV 1min (입력 단자 일괄)와 (출력 단자 EtherNet / IP 포트
일괄) 사이 컷오프 전류 20mA
AC2.0kV 1min (입력 단자 일괄)과 ( 3687_sp_1_1) 사이 컷오프 전류 20mA
AC1.0kV 1min (출력 단자 일괄)과 ( 3687_sp_1_1) 사이 컷오프 전류 30mA
AC0.5kV 1min (출력 단자 일괄)와 (EtherNet / IP 포트 일괄)
컷오프 전류 30mA
절연 저항 100MΩ 이상 DC500V (출력 단자 일괄)와 (입력 단자 일괄, 3687_sp_1_1) 사이
100MΩ 이상 DC500V (EtherNet / IP 포트 일괄)와
(입력 단자 일괄) 사이

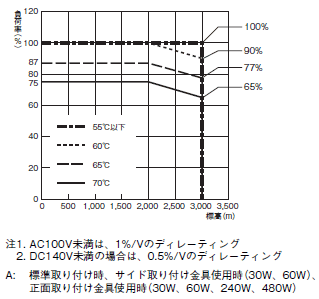

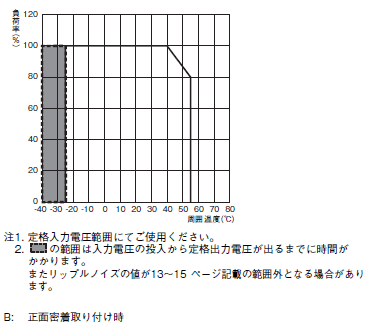

환경 사용 주위 온도 * -40 ~ + 70 ℃ (온도에 따른 디 레이팅 유)
(결로 및 결빙되지 않을 것)
저장 온도 -40 ~ + 85 ℃ (결로 및 결빙되지 않을 것)
사용 주위 습도 95 % RH 이하 (저장 습도 95 % RH 이하)
진동 10 ~ 55Hz 최대 5G 편 진폭 0.42mm 3 방향 각 2h
충격 150m / s 2 6 방향 각 3 회
신뢰성 MTBF * 6 만 시간 이상
기대 수명 * 10 년 이상
구조 질량 250g 이하 250g 이하 250g 이하
냉각 팬 없음
보호 구조 IP20 EN / IEC 60529에 따르면





용량 90W 120W
정격 출력 전압 24V 24V
표시 모니터 있음 없음 있음 없음
효율 * AC115V 입력시 86 % typ. 87 % typ. 90 % typ. 90 % typ.
AC230V 입력시 87 % typ. 88 % typ. 92 % typ. 92 % typ.
입력 조건 입력 전압 허용 범위 * 단상 AC85V ~ 264V, DC90V ~ 350V, AC265 ~ 300V (1 초)
주파수 * 50 / 60Hz (47 ~ 450Hz) 50 / 60Hz (47 ~ 63Hz)
입력 전류 * AC115V 입력시 1.7A typ. 1.7A typ. 1.2A typ. 1.2A typ.
AC230V 입력시 1.0A typ. 1.0A typ. 0.63A typ. 0.63A typ.
역률 - 0.9 이상
누설 전류 * AC115V 입력시 0.5mA 이하
AC230V 입력시 1mA 이하
돌입 전류 * AC115V 입력시 16A typ.
AC230V 입력시 32A typ.
출력 특성 정격 출력 전류 3.75A 5A
정격 출력 전력 90W 120W
최대 피크 전류 - 6A
전압 가변 범위 * 23.0 ~ 24.1V 21.6 ~ 28V (V.ADJ에서)
리플 노이즈
전압 *
AC100V ~ 240V
입력시
300mVp-p 이하
주파수 대역 20MHz시
150mVp-p 이하
주파수 대역 20MHz시
정적 입력 변동 * 0.5 % 이하
정적 부하 변동 * 1.5 % 이하
온도 변동 AC100V ~ 240V
입력시
0.05 % / ℃ 이하
시작 시간 * AC115V 입력시 1000ms 이하 1000ms 이하
AC230V 입력시 1000ms 이하 1000ms 이하
출력 유지 시간 * AC115V 입력시 25ms typ. 35ms typ.
AC230V 입력시 130ms typ. 35ms typ.
부속 기능 과전류 보호 유 자동 복귀, 간헐 동작 형
카탈로그의 「● 과전류 보호 "를 참조하십시오.
과전압 보호 유 정격 출력 전압의 110 % 이상 (90W) 정격 출력 전압의
130 % 이상 (120W), 차단 (전원복귀)
카탈로그의 「● 과전압 보호 "를 참조하십시오.
직렬 운전 가능 (최대 2 개의 외부 다이오드 필요)
병렬 운전 가능 (전원 2 개) 카탈로그의 「● 병렬 운전 "을 참조
하십시오.
출력 표시 등 유 (LED 색상 : 녹색)
경보 표시 등 유 (LED 색상 : 빨강)
표시 모니터 계측 표시 내용 카탈로그의 「● 통신 · 표시 항목 "을 참조하십시오.
메인 표시부 7 세그먼트 LED
(색상 : 흰색)
없음 7 세그먼트 LED
(색상 : 흰색)
없음
Ethernet 통신 계측 표시 내용 카탈로그의 「● 통신 · 표시 항목 "을 참조하십시오.
통신 프로토콜 EtherNet / IP, Modbus TCP
물리 계층 100BASE-TX
통신 사양 카탈로그의 「● 통신 사양 "을 참조하십시오.
절연 내압 내전압 AC3.0kV 1min (입력 단자 일괄)와 (출력 단자 EtherNet / IP 포트
일괄) 사이 컷오프 전류 20mA
AC2.0kV 1min (입력 단자 일괄)과 ( 3687_sp_1_1) 사이 컷오프 전류 20mA
AC1.0kV 1min (출력 단자 일괄)과 ( 3687_sp_1_1) 사이 컷오프 전류 30mA
AC0.5kV 1min (출력 단자 일괄)와 (EtherNet / IP 포트 일괄)
컷오프 전류 30mA
절연 저항 100MΩ 이상 DC500V (출력 단자 일괄)와 (입력 단자 일괄, 3687_sp_1_1) 사이
100MΩ 이상 DC500V (EtherNet / IP 포트 일괄)와
(입력 단자 일괄) 사이
환경 사용 주위 온도 * -40 ~ + 70 ℃ (온도에 따른 디 레이팅 유)
(결로 및 결빙되지 않을 것)
저장 온도 -40 ~ + 85 ℃ (결로 및 결빙되지 않을 것)
사용 주위 습도 95 % RH 이하 (저장 습도 95 % RH 이하)
진동 10 ~ 55Hz 최대 5G 편 진폭 0.42mm 3 방향 각 2h
충격 150m / s 2 6 방향 각 3 회
신뢰성 MTBF * 6 만 시간 이상
기대 수명 * 10 년 이상
구조 질량 350g 이하 400g 이하
냉각 팬 없음
보호 구조 IP20 EN / IEC 60529에 따르면





용량 240W 480W
정격 출력 전압 24V 24V
표시 모니터 있음 없음 있음 없음
효율 * AC115V 입력시 91 % typ. 91 % typ. 92 % typ. 92 % typ.
AC230V 입력시 93 % typ. 93 % typ. 94 % typ. 94 % typ.
입력 조건 입력 전압 허용 범위 * 단상 AC85V ~ 264V, DC90V ~ 350V, AC265 ~ 300V (1 초)
주파수 * 50 / 60Hz (47 ~ 63Hz) 50 / 60Hz (47 ~ 63Hz)
입력 전류 * AC115V 입력시 2.4A typ. 2.4A typ. 4.6A typ. 4.6A typ.
AC230V 입력시 1.2A typ. 1.2A typ. 2.3A typ. 2.3A typ.
역률 0.9 이상
누설 전류 * AC115V 입력시 0.5mA 이하
AC230V 입력시 1mA 이하
돌입 전류 * AC115V 입력시 16A typ.
AC230V 입력시 32A typ.
출력 특성 정격 출력 전류 10A 20A
정격 출력 전력 240W 480W
최대 피크 전류 15A 30A
전압 가변 범위 * 21.6 ~ 28V (V.ADJ에서)
리플 노이즈
전압 *
AC100V ~ 240V
입력시
140mVp-p 이하
주파수 대역 20MHz시
130mVp-p 이하
주파수 대역 20MHz시
정적 입력 변동 * 0.5 % 이하
정적 부하 변동 * 1.5 % 이하
온도 변동 AC100V ~ 240V
입력시
0.05 % / ℃ 이하
시작 시간 * AC115V 입력시 1000ms 이하 1000ms 이하
AC230V 입력시 1000ms 이하 1000ms 이하
출력 유지 시간 * AC115V 입력시 35ms typ. 25ms typ.
AC230V 입력시 35ms typ. 25ms typ.
부속 기능 과전류 보호 유 자동 복귀, 간헐 동작 형
카탈로그의 「● 과전류 보호 "를 참조하십시오.
과전압 보호 유 정격 출력 전압의 130 % 이상 차단 (電断복귀)
카탈로그의 「● 과전압 보호 "를 참조하십시오.
직렬 운전 가능 (최대 2 개의 외부 다이오드 필요)
병렬 운전 가능 (전원 2 개) 카탈로그의 「● 병렬 운전 "을 참조
하십시오.
출력 표시 등 유 (LED 색상 : 녹색)
경보 표시 등 유 (LED 색상 : 빨강)
표시 모니터 계측 표시 내용 카탈로그의 「● 통신 · 표시 항목 "을 참조하십시오.
메인 표시부 7 세그먼트 LED
(색상 : 흰색)
없음 7 세그먼트 LED
(색상 : 흰색)
없음
Ethernet 통신 계측 표시 내용 카탈로그의 「● 통신 · 표시 항목 "을 참조하십시오.
통신 프로토콜 EtherNet / IP, Modbus TCP
물리 계층 100BASE-TX
통신 사양 카탈로그의 「● 통신 사양 "을 참조하십시오.
절연 내압 내전압 AC3.0kV 1min (입력 단자 일괄)와 (출력 단자 EtherNet / IP 포트
일괄) 사이 컷오프 전류 20mA
AC2.0kV 1min (입력 단자 일괄)과 ( 3687_sp_1_1) 사이 컷오프 전류 20mA
AC1.0kV 1min (출력 단자 일괄)과 ( 3687_sp_1_1) 사이 컷오프 전류 30mA
AC0.5kV 1min (출력 단자 일괄)와 (EtherNet / IP 포트 일괄)
컷오프 전류 30mA
절연 저항 100MΩ 이상 DC500V (출력 단자 일괄)와 (입력 단자 일괄, 3687_sp_1_1) 사이
100MΩ 이상 DC500V (EtherNet / IP 포트 일괄)와
(입력 단자 일괄) 사이
환경 사용 주위 온도 * -40 ~ + 70 ℃ (온도에 따른 디 레이팅 유)
(결로 및 결빙되지 않을 것)
저장 온도 -40 ~ + 85 ℃ (결로 및 결빙되지 않을 것)
사용 주위 습도 95 % RH 이하 (저장 습도 95 % RH 이하)
진동 10 ~ 55Hz 최대 5G 편 진폭 0.42mm 3 방향 각 2h
충격 150m / s 2 6 방향 각 3 회
신뢰성 MTBF * 6 만 시간 이상
기대 수명 * 10 년 이상
구조 질량 700g 이하 1,100g 이하
냉각 팬 없음
보호 구조 IP20 EN / IEC 60529에 따르면



* 카탈로그의 「정격 / 성능 / 기능의 주석 "을 확인하시기 바랍니다.

규격 대응



규격 대응 고조파 억제 EN 61000-3-2 적합
EMI 잡음 단자 전압 EN 61204-3 Class B, EN 55011 Class B 준수
방사 전계
강도
EN 61204-3 Class B, EN 55011 Class B 준수
EMS EN 61204-3 high severity levels
안전 규격 UL 508 ANSI / ISA 12.12.01 (Listing)
(For 30W, 60W and 90W only Class2 Output : Per UL 1310)
CSA C22.2 No.107.1, CSA C22.2 No.213 (cUL)
(For 30W, 60W and 90W only Class2 Output : Per CSA C22.2 No.223)
UL 60950-1, UL 62368-1 (Recognition) OVCⅡ (≦ 3000m)
Pol2 (For 30W, 60W and 90W only LPS)
CSA C22.2 No.60950 -1, No.62368-1 (cUR) OVCⅡ (≦ 3000m)
Pol2 (For 30W, 60W and 90W only LPS)
EN 50178 OVCⅢ (≦ 2000m) OVCⅡ (2000m
EN 60950-1, EN 62368-1 OVCⅡ (≦ 3000m )
Pol2 (For 30W, 60W and 90W only LPS)
EAC (TR CU 004 / 2011, TR CU 020 / 2011)
RCM (EN61000-6-4)
한국 전파법 (법률 제 10564 호)
PELV (EN / IEC 60204- 1) 규격
EN / IEC 61558-2-16 준수
SEMI 규격 SEMI F47-0706 (AC200 ~ 240V 입력시) 준수



· EM (I 방사 전계 강도)는 본 제품을 제어반 내에 설치 한 상태에서 ClassB에 적합합니다.
· EN / IEC 61558-2-16에 대한
 형태 S8VK-X는 EN / IEC 61558-2-16 준수 설계되어 있습니다.
 또한 현재 IEC61558-2-17은 IEC 61558-2-16에 바뀌 었습니다.
 EN / IEC 60204-1 (기계 안전) 취득시, 제어 회로는 제어 변압기를 통하지해야하지만 OVCⅢ 안전 규격을 취득
 하고있는 제품 또는 EN / IEC 61558-2-16에 준거 한 트랜스를 채용 한 제품은 제어 트랜스 불필요 해지는 경우가
 있습니다.
· DC 입력시의 안전 규격 대상에 대해
 DC 입력시는 UL 60950-1, UL 62368-1, cUR (CSA 22.2 No. 60950-1) cUR (CSA C22.2 No. 62368-1),
 EN / IEC 60950-1, EN / IEC 62368-1, EN 50178, EN / IEC 61558-2-16 안전 규격 대상이됩니다.
 UL 인증품 퓨즈를 연결하여 안전 규격에 적합 할 것입니다.
 UL 인증품 퓨즈는 다음 조건을 반드시 만족하도록 선정 해주십시오.
  형태 S8VK-X03005-EIP 모양 S8VK-X06012-EIP 모양 S8VK-X06024-EIP (DC350V 이상, 6A)
  형태 S8VK-X09024 □ -EIP 모양 S8VK-X12024 □ -EIP 모양 S8VK-X24024 □ -EIP (DC350V 이상 8A)
  형태 S8VK-X48024 □ -EIP (DC350V 이상, 12A)
· EN / IEC 60204-1의 PELV 출력에 해당하는 경우에는 출력 음극 (-V)를 PE에 접지하십시오.

정격 / 성능 / 기능의 주석



입력 조건 효율 정격 출력 전압이고 정격 출력 전류의 경우의 값입니다.
입력 전압
허용 범위
인버터에 따라서는 출력 사양으로 출력 주파수를 50 / 60Hz로 표시되는 것도
있습니다 만, 제품 내부 온도 상승으로 인해 발연 · 파손의 우려가 있으므로 인버터
의 출력을 제품의 전원으로 사용하지 마십시오 . 입력에 UPS를 연결하는 경우는 구형
파 출력의 것은 연결하지 마십시오. 제품 내부 온도 상승으로 인해 발연 · 파손의 우려
가 있습니다.
주파수
입력 전류 정격 출력 전압이고 정격 출력 전류의 경우의 값입니다.
누설 전류 전기 용품 안전법에 따라 정해진 값입니다.
돌입 전류 25 ℃, 콜드 스타트의 경우의 값입니다. 카탈로그의 「● 돌입 전류 시작 시간 출력
유지 시간 "을 참조하십시오.
출력 특성 전압 가변
범위
V.ADJ의 볼륨 조작에서는 전압 가변 범위 이상으로 전압이 상승합니다.
출력 전압을 가변 할 경우 제품의 출력 전압을 확인하고 부하를 손상시키지 않도록주의
하십시오.
리플
노이즈 전압
정격 출력 전압이고 정격 출력 전류의 경우의 값입니다.
사용 주위 온도가 25 ℃ 인 경우.
정적 입력
변동
정격 출력 전압이고 정격 출력 전류에서 입력 전압을 허용 입력 전압 범위에서 천천히
변화 시켰을 때의 출력 전압의 변동의 최대치입니다.
정적 부하
변동
입력 전압이 AC100 ~ 240V의 경우 출력 전류를 0A ~ 정격 출력 전류 범위에서 변화시킨
경우의 값입니다.
시작 시간 정격 출력 전압이고 정격 출력 전류이고 상온 (25 ℃)의 경우의 값입니다. 카탈로그의 「● 돌입
전류, 기동 시간 출력 유지 시간 "을 참조하십시오.
출력 유지
시간
정격 출력 전압이고 정격 출력 전류이고 상온 (25 ℃)의 경우의 값입니다. 카탈로그의 「● 돌입
전류, 기동 시간 출력 유지 시간 "을 참조하십시오.
환경 사용 주위
온도
-40 ~ -25 ℃ 정보는 입력 전압의 투입에서 정격 출력 전압이 나올 때까지 시간이 걸릴
수 있습니다. 또한 리플 노이즈 값이 범위에서 제외되는 경우가 있습니다.
신뢰성 MTBF MTBF는 JEITA RCR-9102에 따라 계산 된 값입니다.
기대 수명 카탈로그 "예방을위한 권장 교환시기 및주기적인 교체의 추천"을 참조하십시오.



통신 · 표시 항목

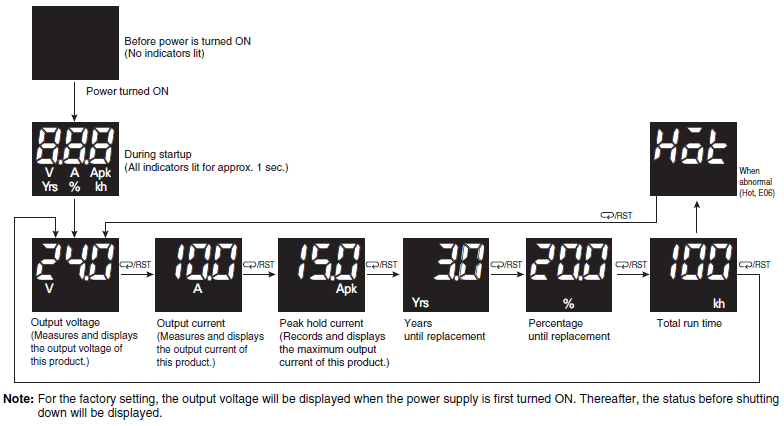

항목 통신 * 표시 모니터 * 분해능 데이터
갱신주기
자세한
출력 전압 측정 0.1V 5ms 측정 정확도
± 2 % (출력 전압 값의 백분율)
± 1 디지트
출력 전류 측정 0.1A 5ms 측정 정확도
± 5 % (정격 출력 전류에 대한 비율)
± 1 디지트

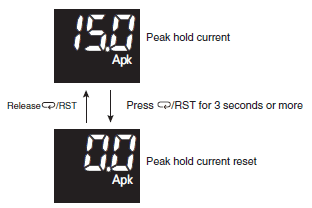

피크 홀드 전류 측정 0.1A 5ms 측정 정확도
± 5 % (정격 출력 전류에 대한 비율)
± 1 디지트

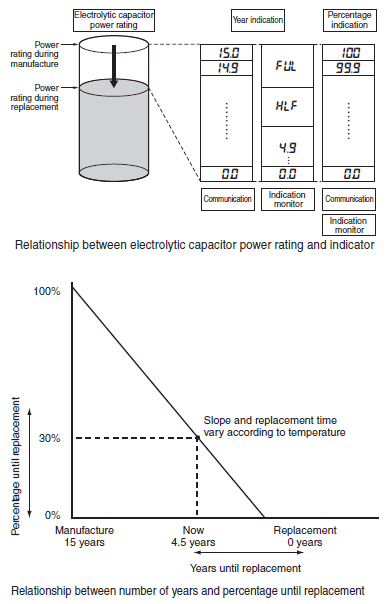

교환시기까지의 기간 0 1 년 1min 범위
0.0 ~ 15 0 년 (통신)
FUL (Full) / HLF (Half) /
0.0 ~ 4.9 년 (표시 모니터)
교환시기까지의 비율 0.1 % 1min 범위
0.0 ~ 100 %

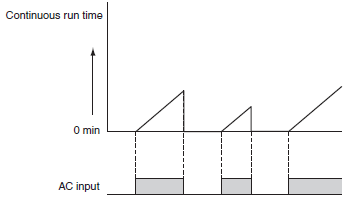

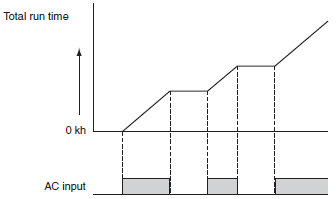

누적 가동 시간 통신 1h 1min 범위
0 ~ 262800h (통신)
0 ~ 263kh (표시 모니터)
표시 모니터 1kh
가동 시간 - 1min 1min 범위
0 ~ 15768000min

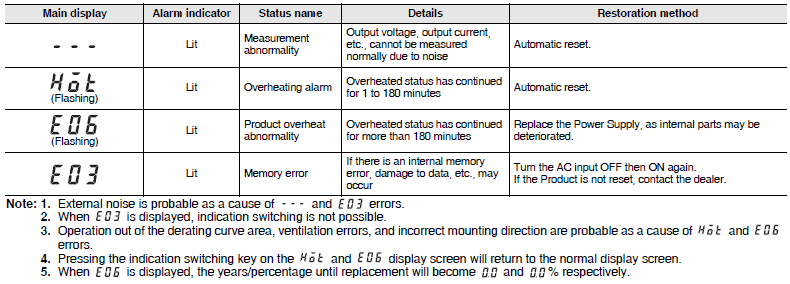

자가 진단 - - 카탈로그의 「● 자기 진단 기능 "을
참조하십시오.
제품 형식 - - - 제품 형식을 ASCII 코드로 표기
일련 번호 - - - 16 진수 (4byte)로 표기
펌웨어 버전 - - - 16 진수 (2byte)로 표기
MAC 주소 - - - -
IP 주소 - - - -
IP 주소 설정 방법 - - - 고정 IP 주소 / BOOTP 선택



주 통신 기능 설정 방법은 "스위치 전원 공급 형 S8VK-X 통신 설명서 (카탈로그 번호 :
  Man.No.SGTC-703)"을 참조하십시오.
* 통신주기는 100ms ~ 10000ms에서 설정 가능합니다. 표시의 갱신주기는 50ms입니다.

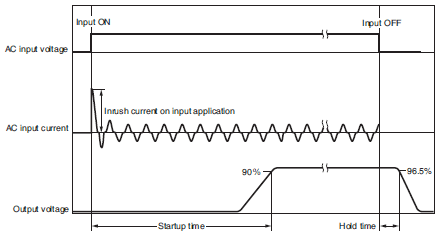

돌입 전류, 기동 시간 출력 유지 시간

S8VK-X 사양 10

참고 병렬 운전 백업 운전시에는 보통 두 배의 돌입 전류가 흐릅니다. 또한 이동선 의한 배선을 N 대에서 사용하는 경우
  는 단독 사용시의 N 배의 돌입 전류가 흐릅니다.
  특히 돌입 전류에 의해 외부 퓨즈가 용단되거나 차단기가 작동하지 않도록 퓨즈는 용단 특성 차단기는 동작
  특성을 충분히 확인하고 선정하십시오.

과전류 보호

형태 S8VK-X03005-EIP 모양 S8VK-X06012-EIP 모양 S8VK-X06024-EIP 모양 S8VK-X12024 □ -EIP는 부하 전류가 정격 전류의 121 % ~ 160 %, 모양 S8VK-X09024 □ -EIP는 부하 전류가 정격 전류의 101 % ~ 110 %, 모양 S8VK-X24024 □ -EIP 모양 S8VK-X48024 □ -EIP는 부하 전류가 정격 전류의 151 % ~ 165 %가되면 자동으로 출력 전압을 저하시켜 단락 전류와 과전류로부터 제품 보호합니다.
과전류 상태가 해제되면 출력 전압은 자동으로 정상 상태로 복귀합니다.

S8VK-X 사양 11

주 1. 단락 및 과전류 상태에서의 사용이 계속됩니다 희소 내부 부품의 열화 · 손상 될 수 있으므로
   주의하시기 바랍니다.
 2. 만일의 경우 내부 부품의 열화 · 손상이있을 수 있으므로, 부하측의 돌입 전류, 과부하 상태가 자주 발생하는 응용
   프로그램은 사용하지 마십시오.

과전압 보호

제품 내부의 귀환 회로 고장 등으로 부하에 과대 한 전압이 걸리지 않도록 과전압을 검출합니다.
정격 출력 전압의 130 % 이상 (형태 S8VK-X09024 □ -EIP 만 110 % 이상)의 과전압이 출력 된 경우 출력 전압을 차단합니다.
복귀는 입력 전원을 OFF하고 3 분 이상 방치 후, 입력 전원을 재 투입하십시오.

주 입력 전원의 재 투입은 반드시 원인을 제거한 후 실시하십시오.

통신 사양



항목 사양
매체 접근 방식 CSMA / CD
변조 방식 베이스 밴드
토폴로지 스타
전송 속도 100Mbps
전송 매체 트위스트 페어 케이블 (실드 : STP) : 카테고리 5,5e 이상
전송 거리 (허브와 노드 간의 거리) 최대 값 100m
태그 데이터
링크
Class1
연결 자원 1
연결 노드 수 1
태그 세트 수 1
패킷 간격 (RPI) 100ms ~ 10000ms
시간 제한 값 RPI의 배수
연결 유형 Point To Point Connection (고정)
Explicit
메시지
Class3
UCMM
연결 자원 2 (Class3 서버)
UCMM 동시 통신 가능한 클라이언트 수 2
공장
초기 값
IP 주소 192.168.250.20
서브넷 마스크 255.255.255.0
기본 게이트웨이 0.0.0.0
IP 주소 설정 방법 고정 IP 주소



모듈 상태, 네트워크 상태 표시 등



이름 색상 상태 작동 상태
모듈 상태
표시 등 (MS)
녹색 점등 정상 상태
점멸 -
레드 점등 메모리 이상
점멸 전압 측정 이상 전류 측정 이상
- 소등 전원 공급없이
그린 / 레드 점멸 전원 투입시
네트워크 상태
표시 등 (NS)
녹색 점등 연결 설정 상태
점멸 연결 미 확립 상태
레드 점등 IP 주소 중복 상태
점멸 연결 시간이 초과하고있는 상태
BOOTP 서버 연결 이상 상태
- 소등 전원 공급없이
그린 / 레드 점멸 전원 투입시



통신 다시 설정 기능

일시적으로 통신 설정 값을 공장 초기 값으로 되돌립니다. 이전에 설정된 IP 주소가 불명 통신 할 수없는 경우에 사용하십시오.

설정 방법

(1) 리셋 키를 누른 상태에서 입력 전원을 켭니다.
(2) 그대로 리셋 키를 10 초간 누릅니다.
   압하 동안 알람 표시등이 0.5 초 간격으로 깜박입니다.
   (표시 모니터와 함께 메인 표시부와 동작 표시부도 0.5 초 간격으로 전체 점등과 전체 소등을 반복합니다.)
(3) 10 초 경과 후 통신 다시 설정 상태로 전환 일시적으로 통신 설정 이 공장 초기 값입니다. 통신 다시 설정 상태에서는
   경보 표시등이 1 초 간격으로 깜박입니다. (표시 모니터와 함께 메인 표시부와 동작 표시부는 정상 작동으로 돌아
   합니다.)
(4) 통신 다시 설정 상태에서 상위 기기에서 통신 설정 값을 다시 설정합니다.
(5) 설정 후 입력 전원을 다시 켜고 설정 값으로 변경되었는지 확인하십시오.

주 1. 제품의 출력 표시등이 소등 된 것을 확인 한 후, 입력 전원을 재 투입하십시오.
 2. 통신 다시 설정 상태의 해제 방법은 입력 전원의 재 투입뿐입니다.
 3. (4)에서 통신 설정을 변경하지 않는 경우, 통신 다시 설정 해제 후 설정 이전 상태로 돌아갑니다.

표시 전환

표시 모니터는 전원을 켤 때 약 1 초 동안 전체 점등합니다. 그 후, 표시 전환 키에 의해 각종 상태를 볼 수 있습니다.



피크 홀드 전류

출력 전류의 최대 값 (5ms 사이의 평균 값)을 피크 홀드 전류로 기억합니다.
입력 전원 투입 직후의 약 3 초 동안은 측정하지 않습니다.

피크 홀드 전류 재설정

피크 홀드 전류 표시 상태에서 리셋 키를 3 초 이상 누르면, 피크 홀드 전류 표시를 재설정 할 수 있습니다.

S8VK-X 사양 20

주.보기 모니터없는 타입은 리셋 키 조작에 의한 피크 홀드 전류 재설정 할 수 없습니다.

교환시기 연산 기능

이 제품은 전해 콘덴서가 내장되어 있습니다. 전해 콘덴서 제조 된 시점에서 함침 된 전해액이 밀봉 고무를 투과 시간에 따라 내부의 전해액의 증발이 진행되어, 정전 용량의 감소를 비롯한 특성의 열화가 발생합니다. 이 전해 콘덴서의 특성 열화에 의해 본 제품은 시간이 지남에 충분한 성능을 발휘 할 수 없습니다. 교환시기 연산 기능은 제품이 전해 콘덴서의 특성 열화에 의해 충분한 성능을 발휘할 수 없게 될 때까지의 기준 기간을 계산합니다. 제품 본체의 교환시기를 알 기준으로이 기능을 사용하실 수 있습니다.

주 교환시기 연산 기능은 전해 콘덴서의 열화에 의해 제품이 충분한 성능을 발휘할 수 없게되는 기준을 나타내는 것으로, 다른 요인에 의해 발생하는 고장은 포함되지 않습니다.

작동 원리

전해 콘덴서의 열화 속도는 주위 온도에 따라 크게 변화합니다 (일반적으로 10 ℃ 2 배 규칙, 아 레니 우스의 법칙에 따르십시오). 형태 S8VK-X는 동작중인 제품 내부의 온도를 모니터링하고 가동 시간과 내부 온도에서 전해 콘덴서의 열화 량을 계산합니다.

주 1. 전자 부품의 내구성에 따라 교환시기 연산 연수 비율 표시에 관계없이 구입 후 15 년 정도를 기준으로 교체 하십
   시오.
 2. 교환시기는 사용 조건의 변화에 따라 증감합니다. 정기적으로 표시를 확인하시기 바랍니다.
 3. 입력 전원의 ON, OFF를 자주 반복 응용 프로그램은 교환시기 연산 기능의 정도가 악화 될 수 있습니다.

교환시기까지의 기간

(표시 모니터)
구입시 (초기 통전시)는 3687_sp_13이 나타나고 약 1 개월간은 3687_sp_13표시가 계속됩니다. 그 후, 사용 환경에 따라 전해 콘덴서의 열화 상태를 산출하고, 열화가 진행된 상태에서는 3687_sp_14이 표시됩니다. 교환시기까지의 기간이 5 년 이하가되면 4.9 ~ 0.0의 범위에서 0.1 단계로 표시됩니다. (사용 환경에 따라 3687_sp_14이 표시되지 않고 3687_sp_13이후 기간 표시 될 수 있습니다.)
(통신)
통신은 15.0 ~ 0.0의 범위에서 0.1 단계에서 산출합니다.

주. 자주 부하 변동이있는 경우 나 주위 온도 변화가 심한 장소에서는 교환시기까지의 기간이 증감하는 경우가 있습니다.

교환시기까지의 비율

제조시의 교환시기까지의 기간을 100 %로 사용하여 전해 콘덴서의 열화가 진행되면 0.1 % 단계에서 감소하고 있습니다.

S8VK-X 사양 25

기대 수명과 교체시기의 차이에 대해

당사는 다음의 경우 기대 수명을 산출하고 있습니다.
1. 정격 입력 전압
2. 부하율 : 50 %
3. 주위 온도 + 40 ℃
4. 표준 설치 상태

참고 알루미늄 전해 콘덴서의 온도 상승 시험을 수행함으로써 산출 된 것으로, 보증 값은 아닙니다.
  데이터는 유지 보수 및 교체시기 산출 참고 자료로 사용하십시오.

형태 S8VK-X의 기대 수명은 10 년 이상입니다.
또한 모양 S8VK-X는 부속 기능으로 교체시기 연산 기능이 있습니다.
교환시기는 실제 사용 조건에서 제품 내부의 전해 콘덴서의 수명 기간 (제품 내부의 온도를 모니터하고 상시 수명 기간을 계산합니다)이며, 고객의 사용 조건에 따라 15 년을 상한으로 변동 있습니다.

누적 가동 시간

제품의 통전 시간의 적산 값을 누적 가동 시간으로 측정합니다.
(표시 모니터)
 사용하여 1 (kh) 단계에서 적산 가동 시간이 증가하고 있습니다
(통신)
 사용에 의해 1 (h) 단계에서 적산 가동 시간이 증가하고 있습니다.

타임 차트

S8VK-X 사양 28

주 1. 누적 가동 시간은 무통 시간을 포함하지 않는 값입니다.
 2. 누적 가동 시간은 제품 통전 시간의 적산 계측을 실시하고 있으며, 제품에 내장되어있는 전해 콘덴서의 열화 량 또한 주위
   온도의 영향과는 관계 없습니다.

가동 시간 (통신 전용)

제품의 통전 시간 연속 가동 시간으로 측정하고 사용하여 1 (min) 단계에서 연속 가동 시간이 증가하고 있습니다. 電断하여 가동 시간은 리셋됩니다.

타임 차트

S8VK-X 사양 30

주 1. 연속 가동 시간은 무통 시간을 포함하지 않는 값입니다.
 2. 연속 가동 시간은 제품 통전 시간의 계시를 실시하고 있으며, 제품에 내장되어있는 전해 콘덴서의 열화 량 또한 주위
   온도의 영향과는 관계 없습니다.

자기 진단 기능



특성 데이터

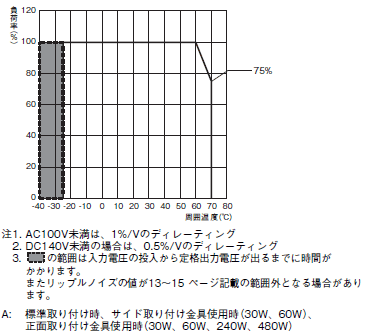

경감 곡선

좌우 간격 15mm 이상

S8VK-X 정격 / 성능 33

좌우 간격 15mm 미만

S8VK-X 정격 / 성능 34

본 제품은 해발 3,000m까지의 사용이 가능합니다.
2,000 ~ 3,000m에서 사용하는 경우는 아래와 경감 곡선에 따라 사용하십시오.

좌우 간격 15mm 이상

S8VK-X 정격 / 성능 36

좌우 간격 15mm 미만

S8VK-X 정격 / 성능 37
Top of page
OMRON Korea 개인정보 처리방침 이용약관 및 권장환경 마케팅 정보 활용방침 주문에 관한 동의 사항
ⓒ Copyright OMRON Electronics Korea, 2008 - 2022. All Rights Reserved.
