| 용량 |
15W |
30W |
50W |
100W |
150W |
| 효율 |
5V 타입 |
75 % 이상 |
75 % 이상 |
80 % 이상 |
81 % 이상 |
81 % 이상 |
| 12V 타입 |
78 % 이상 |
79 % 이상 |
79 % 이상 |
81 % 이상 |
81 % 이상 |
| 15V 타입 |
78 % 이상 |
79 % 이상 |
79 % 이상 |
81 % 이상 |
81 % 이상 |
| 24V 타입 |
80 % 이상 |
81 % 이상 |
80 % 이상 |
82 % 이상 |
83 % 이상 |
입력
조건 |
전압 범위 * 1 |
AC100 ~ 240V (AC85 ~ 264V) |
| 주파수 * 1 |
50/60Hz (47 ~ 63Hz) |
| 전류 |
100V 입력 시 |
0.5A 이하 |
0.9A 이하 |
0.8A 이하 |
1.4A 이하 |
2.0A 이하 |
| 200V 입력 시 |
0.25A 이하 |
0.45A 이하 |
0.4A 이하 |
0.7A 이하 |
1.0A 이하 |
| 역률 |
100V 입력 시 |
- |
0.98 이상 |
| 200V 입력 시 |
0.94 이상 |
| 고조파 전류 규제 |
- |
EN61000-3-2 적합 |
| 누설 전류 |
100V 입력 시 |
0.4mA 이하 |
| 200V 입력 시 |
0.75mA 이하 |
돌입 전류
* 2 |
100V 입력시 |
17.5A 이하 (25 ℃, 콜드 스타트에서) |
| 200V 입력시 |
35A 이하 (25 ℃, 콜드 스타트에서) |
출력
특성 |
전압 가변 범위 * 3 |
-20 ~ +20 % (V.ADJ에서) (S8VM-□ □ □ 24A □ / P □ 타입은 -10 ~ +20 %) |
| 리플 노이즈 전압 |
3.2 % (pp) 이하 (5V)
1.5 % (pp) 이하 (12V)
1.2 % (pp) 이하 (15V)
1.0 % (pp) 이하 (24V) |
3.2 % (pp) 이하 (5V)
1.5 % (pp) 이하 (12V)
1.2 % (pp) 이하 (15V)
0.75 % (pp) 이하 (24V) |
| 입력 변동 |
0.4 % 이하 (입력 AC85 ~ 264V 100 % 부하에서) |
부하 변동
(정격 입력 전압) |
0.8 % 이하 (정격 입력, 0 ~ 100 % 부하에서) |
| 온도 변동 |
0.02 % / ℃ 이하 |
| 기동 시간 * 2 |
1,100 ms 이하 (정격 입출력에서) |
800ms 이하 (정격 입출력에서) |
| 출력 유지 시간 * 2 |
20ms typ (15ms 이상) (정격 입출력에서) |
부속
기능 |
과전류 보호 * 2 |
정격 출력 전류의 105 ~ 160 %,
入자 전압 강하· 간헐 동작형,
자동 복귀
|
정격 출력 전류의 105 ~ 160 %,
역 L자 전압 강하형 (12,15,24 V 타입),
역 L 자 전압 강하 및 간헐 동작형 (5V 타입),
자동 복귀 |
| 과전압 보호 * 2 |
있음 * 4 |
| 부족 전압 검출 표시 |
있음 (색상 : 황색(DC LOW1), 적색(DC LOW2)) ( S8VM-□ □ □ 24A □ / P □ 타입만) |
| 부족 전압 검출 출력 |
없음 |
있음 ( S8VM-□ □ □ 24A □ / P □ 타입 만)
오픈 컬렉터 출력 DC30V max. 50mA max. * 8 |
| 전원 고장 검출 표시 |
없음 |
| 전원 고장 검출 출력 |
없음 |
| 직렬 운전 |
가능 (2 개, 외부 다이오드 필요) |
| 병렬 운전 |
불가 (단, 백업 운전 가능 외부 다이오드 필요) |
| 리모트 센싱 |
불가 |
가능 |
| 기타 |
사용 주위 온도 |
부하 전류 감쇠 곡선 참조 * 2 (단, 결로 및 결빙되지 않을 것) |
| 저장 온도 |
-25 ~ +65 ℃ |
| 사용 주위 습도 |
30 ~ 85 % (보관 습도 25 ~ 90 %) |
| 내전압 |
AC3.0kV 1min (입력 일괄)와 (출력 일괄)간 (검출 전류 20mA)
AC2.0kV 1min (입력 일괄)와 (  / FG)간 (검출 전류 20mA)
AC500V 1min (출력 일괄)와 ( / FG)간 (검출 전류 100mA)
AC500V 1min (출력 일괄 (검출 출력 단자 제외))와
(검출 출력 단자)간 (검출 전류 20mA)
( S8VM-□ □ □ 24A □ / P □ 타입만) |
| 절연 저항 |
100MΩ 이상 (출력 일괄)와 (입력 일괄, / FG) 사이 DC500V에서 |
| 내진동 |
10 ~ 55Hz 편진폭 0.375mm
3 방향 각 2h에서 이상이 없을 것 |
| 내충격 |
150m / s 2 6 방향 각 3 회에서 이상이 없을 것 |
| 출력 표시등 |
있음 (색 : 녹색) |
| 잡음 단자 전압 |
EN61204-3 Class B 적합, FCC 클래스 B 준거 * 5 |
| 방사 방해 전계 강도 |
EN61204-3 Class B 적합 * 6 |
| 안전 규격 |
UL : UL508 (Listing), UL60950-1
cUL : CSA C22.2 No.14, No.213 (Class Ⅰ / Division2)
cUR : CSA No.60950-1
EN : EN50178, EN60950-1 |
| SEMI 표준 |
SEMI F47-0200 (200V 입력 시) |
| 질량 * 7 |
180g 이하 |
220g 이하 |
290g 이하 |
460g 이하 |
530g 이하 |
* 1. 인버터 따라서는 출력 사양으로 출력 주파수를 50/60Hz 표시 하는 경우도 있지만, 파워 서플라이 내부 온도 상승으로 인해
발연 · 소실의 우려가 있으므로, 인버터의 출력을 파워 서플라이의 전원으로 사용하지 마십시오.
* 2. 상세한 내용은 카탈로그의 "특성 데이터"를 참조하십시오.
* 3 출력 전압 조정 트리머 (V.ADJ)의 볼륨을 조작하면 전압 가변 범위의 +20 % 이상 전압이 상승합니다. 또한 볼륨을 지나치게
많이 돌리면 과전압 보호 기능이 작동되어 출력이 차단되는 경우가 있습니다.
출력 전압을 변경하는 경우에는 전원의 출력 전압을 확인하고 부하를 파손시키지 않도록 주의해 주십시오.
* 4. 복귀 시에는 입력 전원을 OFF하고 3 분 이상 방치한 뒤, 입력 전원을 재투입해 주십시오.
* 5. 배선 방법 등에 따라 노이즈 값은 변합니다. 제품 아래에 알루미늄 플레이트를 깐 상태에서 ClassB에 적합합니다.
15W에 대해서는 출력선에 1 개의 노이즈 대책용 클램프 필터 (TDK 제 ZCAT2436-1330)를 삽입해 주십시오.
* 6. 배선 방법 등에 따라 노이즈 값은 변합니다. 제품 아래에 알루미늄 플레이트를 깐 상태에서 ClassB에 적합합니다.
150W에 대해서는 입력 라인에 1 개의 노이즈 대책용 클램프 필터 (TDK 제 ZCAT2017-0930)를 삽입해 주십시오.
* 7. 무게는 바닥면 설치 오픈 타입입니다.
* 8. A □ 타입 : 싱크 타입
P □ 타입 : 소스 타입
| 용량 |
300W |
600W |
1,500 W |
| 효율 |
5V 타입 |
77 % 이상 |
77 % 이상 |
- |
| 12V 타입 |
78 % 이상 |
79 % 이상 |
- |
| 15V 타입 |
79 % 이상 |
80 % 이상 |
- |
| 24V 타입 |
81 % 이상 |
81 % 이상 |
82 % 이상 |
입력
조건 |
전압 범위 * 1 |
AC100 ~ 240V (AC85 ~ 264V) |
| 주파수 * 1 |
50/60Hz (47 ~ 63Hz) |
| 전류 |
100V 입력 시 |
4.0A 이하 (5V)
4.3A 이하 (12V, 15V, 24V) |
8.0A 이하 (5V)
8.3A 이하 (12V, 15V, 24V) |
20.0A 이하 |
| 200V 입력 시 |
2.0A 이하 (5V)
2.2A 이하(12V, 15V, 24V) |
4.0A 이하 (5V)
4.2A 이하 (12V, 15V, 24V) |
11.0A 이하 |
| 역률 |
100V 입력 시 |
0.98 이상 |
0.97 이상 |
| 200V 입력 시 |
0.94 이상 |
0.93 이상 |
| 고조파 전류 규제 |
EN61000-3-2 적합 |
| 누설 전류 |
100V 입력 시 |
0.4mA 이하 |
1.5mA 이하 |
| 200V 입력 시 |
0.75mA 이하 |
1.5mA 이하 |
돌입 전류
* 2 |
100V 입력 시 |
20A 이하 (25 ℃ 콜드 스타트에서) |
| 200V 입력 시 |
40A 이하 (25 ℃ 콜드 스타트에서) |
출력
특성 |
전압 가변 범위 * 3 |
-20 ~ +20 % (V.ADJ에서) |
| 리플 노이즈 전압 |
3.8 % (pp) 이하 (5V)
2.0 % (pp) 이하 (12V)
2.0 % (pp) 이하 (15V)
1.25 % (pp) 이하 (24V) |
1.25 % (pp) 이하 * 7 |
| 입력 변동 |
0.4 % 이하 (입력 AC85 ~ 264V, 100 % 부하에서) |
부하 변동
(정격 입력 전압) |
0.6 % 이하 (정격 입력, 0 ~ 100 % 부하에서) |
| 온도 변동 |
0.02 % / ℃ 이하 |
| 기동 시간 * 2 |
1,000 ms 이하 (정격 입출력에서) |
| 출력 유지 시간 * 2 |
20ms typ. (15ms 이상) (정격 입출력에서) |
부속
기능 |
과전류 보호 * 2 |
정격 출력 전류의 105 ~ 160 % (5/12/15V 타입)
정격 출력 전류의 120 ~ 160 % (S8VM-30024C)
정격 출력 전류의 115 ~ 160 % (S8VM-60024C)
역 L 자 전압 강하형 (12 / 15/24V 타입),
역 L 자 전압 강하· 간헐 동작형(5V 타입), 자동 복귀 |
정격 출력 전류의 105 ~ 160 %
(AC100V)
정격 출력 전류의 155 ~ 200 %
(AC200V),
역 L 자 전압 강하형, 자동 복귀
(5 초 이상 계속에서 차단) * 4 |
| 과전압 보호 * 2 |
있음 * 4 |
| 과열 보호 * 2 |
있음 * 4 |
| 부족 전압 검출 표시 |
없음 |
| 부족 전압 검출 출력 |
없음 |
| 전원 고장 검출 표시 |
있음 (색상 : 적색) |
| 전원 고장 검출 출력 |
있음 오픈 컬렉터 출력 DC30V max. 50mA max. |
| 직렬 운전 |
가능 (2 개, 외부 다이오드 필요) |
| 병렬 운전 |
가능 (2 대까지) |
| 리모트 센싱 |
가능 |
| 리모트 컨트롤 |
가능 |
| 기타 |
사용 주위 온도 |
부하 전류 감쇠 곡선 참조 * 2 (단, 결로 및 결빙되지 않을 것) |
| 저장 온도 |
-25 ~ +65 ℃ |
| 사용 주위 습도 |
30 ~ 85 % (보관 습도 25 ~ 90 %) |
| 내전압 |
AC3.0kV 1min (입력 일괄)과
(출력 일괄)간 (검출 전류 20mA)
AC2.0kV 1min (입력 일괄)과
( )간 (검출 전류 20mA)
AC500V 1min (출력 일괄)과
( )간 (검출 전류 100mA )
AC100V 1min (출력 일괄)과
(RC)간 (검출 전류 100mA)
AC500V 1min (출력 일괄)과
(PF)간 (검출 전류 20mA) |
AC3.0kV 1min (입력 일괄)과
(출력 일괄)간 (검출 전류 20mA)
AC2.0kV 1min (입력 일괄)과
(FG)간 (검출 전류 20mA)
AC500V 1min (출력 일괄)과
(FG)간 (검출 전류 300mA)
AC100V 1min (출력 일괄)과
(RC)간 (검출 전류 100mA)
AC500V 1min (출력 일괄)과
(PF)간 (검출 전류 20mA) |
| 절연 저항 |
100MΩ 이상 (출력 일괄)과
(입력 일괄, ) 간 DC500V에서
|
100MΩ 이상 (출력 일괄)과
(입력 일괄, FG)간 DC500V에서 |
| 내진동 |
10 ~ 55Hz 편진폭 0.375mm
3 방향 각 2h에서 이상이 없을 것 |
10 ~ 55Hz 편진폭 0.15mm
3 방향 각 2h에서 이상이 없을 것 |
| 내충격 |
150m / s 2 6 방향 각 3 회에서 이상이 없을 것 |
| 출력 표시등 |
있음 (색 : 녹색) |
| 잡음 단자 전압 |
EN61204-3 Class B 적합,
FCC 클래스 B 준수 * 5 |
EN61204-3 Class A 준수,
FCC 클래스 A 준수 * 6 |
| 방사 전계 강도 |
EN61204-3 Class B 적합 * 5 |
EN61204-3 Class A 적합 * 6 |
| 안전 규격 * 8 |
UL : UL508 (Recognition) (5/12/15V 타입)
UL508 (Listing) (24V 형), UL60950-1
cUL : CSA C22.2 No.14
Cur : CSA No.60950-1
EN : EN50178, EN60950-1 |
UL : UL508 (Recognition),
UL60950-1
cUR : CSA C22.2 No.14,
No.60950-1
EN : EN50178, EN60950-1 |
| SEMI 표준 |
SEMI F47-0200 (200V 입력 시) |
| 질량 |
1,100 g 이하 |
1,700 g 이하 |
3,800 g 이하 |
* 1. 인버터 따라서는 출력 사양으로 출력 주파수를 50/60Hz 표시 하는 경우도 있지만, 파워 서플라이 내부 온도 상승으로 인해
발연 · 소실의 우려가 있으므로, 인버터의 출력을 파워 서플라이의 전원으로 사용하지 마십시오.
* 2. 상세한 내용은 카탈로그의 "특성 데이터"를 참조하십시오.
* 3 출력 전압 조정 트리머 (V.ADJ)의 볼륨을 조작하면 전압 가변 범위의 +20 % 이상 전압이 상승합니다. 또한 볼륨을 지나치게
많이 돌리면 과전압 보호 기능이 작동되어 출력이 차단되는 경우가 있습니다.
출력 전압을 변경하는 경우에는 전원의 출력 전압을 확인하고 부하를 파손시키지 않도록 주의해 주십시오.
* 4. 복귀 시에는 입력 전원을 OFF하고 3 분 이상 방치한 뒤, 입력 전원을 재투입해 주십시오.
* 5. 배선 방법 등에 따라 노이즈 값은 변합니다. 제품 아래에 알루미늄 플레이트를 깐 상태에서 ClassB에 적합합니다.
600W에 대해서는 입력선에 1 개의 노이즈 대책용 클램프 코어(TDK 제 ZCAT2436-1330), 출력선에 1개의 노이즈 대책용
링 코어(TDK 제 HF60T38X14X22)를 삽입해 주십시오.
* 7. 배선 방법 등에 따라 노이즈 값은 변화합니다. 상세한 사항은 "리플 노이즈 전압'을 참조하십시오.
* 8. 고객이 팬을 교환하는 경우, 안전 규격 대상 외가 됩니다.
● 경감 곡선
<15/30W 타입>
(표준 설치 상태 / 가로 방향 설치 상태 / 상향 설치 상태)
<50W 타입>
<100W 타입>
<150W 타입>
주 1. 내부 부품의 열화 · 파손이 일어날 우려가 있습니다. 부하 전류 감쇠 범위를 초과하는 상태 (부하 전류 감쇠 곡선 ① 부분)에서는
사용하지 마십시오.
주 2. 부하 전류 감쇠에 문제가 있는 경우에는 강제 공냉으로 사용해 주십시오.
주 3. 좌우 설치 공간은 반드시 20mm 이상 확보재 주십시오. 또한 100/150W는 여러 대를 나열해서 사용할 수 없습니다.
가능한 한 발열체로부터 거리를 두고 사용해 주십시오. 참고로, 좌우 설치 공간은 50mm 이상 확보해 주십시오.
20mm로 사용하는 경우에는 부하율 80 % 이하로 사용하십시오
주 4. 150W 에 대해서는 입력 전압을 AC90V 이하로 장시간 사용하는 경우, 위의 부하 전류 감쇠 곡선보다 80 % 이하로
부하를 줄여 주십시오.
● 설치 상태
가로 설치
주 1. 설치 상태에 따라 방열성이 악화되어, 내부 부품이 열화 · 파손될 우려가 있습니다. 설치 방향별 부하 전류 감쇠 곡선에 따라 사용하십시오.
주 2. 설치면은 금속 판 (* 1)를 사용해 주십시오.
주 3. 자연 대류 방식이므로, 전원 유니트 주위의 공기가 대류하도록 설치해 주십시오.
주 4. 설치 나사 조임 토크 (권장값) M3 : 0.49 (N · m)
● 리모트 센싱 기능 ( S8VM-100 □ □ □ □ / 150 □ □ □ □ 만)
부하선의 전압 강하를 보정하려는 경우에 사용합니다. 리모트 센싱을 사용하는 경우에는 리모트 센싱 단자의 단락편을 분리하고 접속해 주십시오.
주 1. 접속선 (* 1)은 2 심 실드선을 사용해 주십시오.
주 2. 부하선 (* 2)에서의 전압 강하가 큰 경우, 전원의 출력 전압이 전압 강하분만큼 상승해 과전압 보호가 작동되는 경우가 있으므로 최대한 굵은 선을 사용해 주십시오.
주 3. 전압 강하는 0.3V 이하로 사용해주십시오.
주 4. 단락편의 탈락, + S 및-S 단자가 개방된 상태에서는 과전압 보호 기능이 작동되고 출력이 차단됩니다.
주 5 부하선이 길어지는 경우에는 부하 단자간 및 + S와 출력 + 단자간, -S와 출력 - 단자간에 전해 콘덴서를 접속해 주십시오. 전해 콘덴서의 용량에 대해서는 수 10 ~ 수 100μF를 기준으로, 실제 기기에 설치된 상태에서 확인해 주십시오.

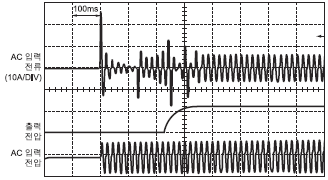

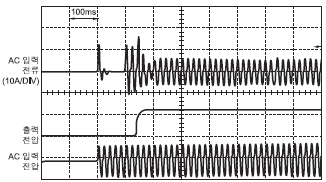

● 돌입 전류, 기동 시간, 출력 유지 시간
● 과전류 보호 기능
과전류 보호 회로 (정격 전류의 105 % 이상에서 작동)를 이용해, 단락 · 과전류에 대해 자동으로 출력 전압을 저하시키고 전원 본체를 보호합니다. 과전류 상태가 해제되면 전원 공급 유니트는 자동으로 정상 운전에 복귀합니다.
(참고값)
50/100/150W 타입 (12/15/24V 출력)
주 1. 단락 및 과전류 상태에서 계속 사용하면, 내부 부품의 열화 · 파손되는 경우가 있습니다. 30초 이상 계속해서 사용하지 마십시오.
주 2. 내부 부품의 열화 · 파손을 있을 수 있으므로, 부하측의 돌입 전류, 과부하 상태가 빈번하게 발생하는 어플리케이션에는 사용하지 마십시오.
● 과전압 보호 기능
전원 내부의 귀환 회로 고장 등으로 과도한 전압이 걸리지 않도록 과전압을 검출합니다. 정격 출력 전압의 약 140 % 이상인
전압을 출력한 경우, 출력 전압을 차단하고 과전압으로 인한 부하의 파손을 방지합니다. 복귀 시에는 입력 전원을 OFF하고
3 분 이상 방치한 뒤, 입력 전원을 재투입해 주십시오.
(참고값)
* 1. S8VM-□ □ □ 24A □ / P □ 의 전압 가변 범위
* 2. S8VM-□ □ □ 24A □ / P □ 이외의 전압 가변 범위
주 1. 반드시 원인을 제거한 뒤, 입력 전원을 재투입해 주십시오.
주 2. 출력 전압 조정 트리머 (V.ADJ)로 출력 전압을 정격의 20 %를 초과한 값으로 세트하면 과전압 보호 기능이 작동되는 경우가 있습니다.
주 3. 단락편의 탈락, + S 및-S 단자가 개방 상태에서는 과전압 보호 기능이 동작하여 출력이 차단합니다.
● 부족 전압 검출 기능 (표시 · 출력) ( S8VM-□ □ □ 24A □ / P □ 만)
부족 전압 검출 기능 부속 타입 S8VM-□ □ □ 24A □는 출력 전압의 저하를 검출하면 DC LOW가 점등되고 출력 이상을 알립니다.
또한 트랜지스터에서 외부로 출력하고 이상을 알립니다. ( S8VM-01524A □ / 03024A □ 제외)
트랜지스터 출력 (오픈 컬렉터) : 싱크 타입 ( S8VM-□ □ □ 24A □)
소스 타입 ( S8VM-□ □ □ 24P □)
DC30V max. 50mA max.
ON일 때 잔류 전압 2V 이하, OFF시 누설 전류 0.1mA 이하
S8VM-01524A □
S8VM-03024A □
부족 전압 검출 기능 1에 대해서 (DC LOW1)
순간적인 출력 전압의 저하만 검출합니다. 검출 전압은 출력되는 전압에 추종해서, 자동으로 출력 전압보다 약 2.7V (출력 전압 DC24.0V일 때) 낮게 설정됩니다.
검출 시 트랜지스터 출력 OFF (⑧ - ⑩ 비전도); LED (⑥ :황색) 점등
(부족 전압 검출 기능 1은 래치 보호 기능입니다.)
부족 전압 검출 기능 2에 대해서 (DC LOW2)
검출 전압은 약 20V (18.0 ~ 21.6V)로 고정됩니다.
검출 시 트랜지스터 출력 OFF (⑨ - ⑩ 비전도); LED (⑦ : 적색) 점등
주 1. 부족 전압 검출 기능은 전원 출력 단자부의 전압을 감시합니다. 정확한 전압 상태를 확인하는 경우에는 부하 끝의 전압을 측정해 주십시오.
주 2. 부족 전압 검출 기능 1 (DC LOW1)에서는 완만한 출력 전압의 저하를 검출하지 않습니다.
주 3. 부족 전압 검출 기능 1 (DC LOW1)은 일단 출력 전압의 저하를 검출하면 트랜지스터 출력 OFF, LED (⑥ :황색) 점등 상태를 유지합니다. 해제하기 위해서는 일단 입력 전원을 OFF하고 60 초 이상 방치한 뒤, 입력 전원을 재투입해 주십시오.
주 4. 부족 전압 검출 기능 1 (DC LOW1)은 출력 전압이 15V 이하인 상태가 몇 초간 계속되면, 검출 출력 유지 상태가 해제되는 경우가 있습니다.
● 부족 전압 검출 기능을 이용한 전원의 이상 원인의 추측 및 트러블 슈팅
부족 전압 검출 기능이 작동된 경우에는 다음에 해당하는 항목을 확인해 주십시오.
확인 후에도 전원이 정상으로 작동하지 않는 경우에는 당사로 문의해 주십시오.
● 경감 곡선
<300/600/1, 500W 타입>
주 1. 내부 부품의 열화 · 파손이 일어날 우려가 있습니다. 부하 전류 감쇠 범위를 초과하는 상태 (부하 전류 감쇠 곡선의 ① 부분)는 사용하지 마십시오.
주 2. 좌우 설치 공간은 반드시 20mm 이상을 확보해 주십시오. 팬 설치면의 설치 공간은 반드시 50mm 이상 확보해 주십시오.팬 설치면의 반대측 설치 공간은 반드시 50mm 이상 ( S8VM-300 □ □ C/600 □ □ C), 100mm 이상 ( S8VM-15224C)를 확보해 주십시오.
주 3. 1,500W는 입력 전압 AC90V 이하로 장시간 사용하는 경우, 부하 전류 감쇠 곡선보다 80 % 이하로 부하를 줄여 주십시오.
주 4. 주위 온도는 제품 앞면 중앙으로부터 50mm 전방에서 규정합니다.
● 설치 상태
표준 설치
가로 방향 설치
상하 반대 설치 ( S8VM-15224C 만)
사이드 설치
주 1. 설치 상태에 따라 방열성이 악화되어, 내부 부품이 열화 · 파손될 우려가 있습니다. 지정된 설치 방향 이외에서 사용하지 마십시오.
주 2. 설치면은 금속 판 (* 1)을 사용해 주십시오.
주 3. 팬을 이용한 강제 공냉 방식입니다. 냉각 효과가 저하되므로 통풍구 (팬 설치면과 그 반대측)를 막지 마십시오.
주 4. 설치 나사 조임 토크 (권장) M4 : 1.27 (N · m)
설치 나사 삽입 길이는 6mm 이하로 설정해 주십시오.
● 리모트 센싱 기능
부하선의 전압 강하를 보정하는 경우에 사용합니다.
+ S 단자 (CN 2pin)를 부하 끝의 + 측에-S 단자 (CN 4pin)을 부하 끝의 - 측에 접속하면 리모트 센싱 기능이 작동됩니다.
리모트 센싱 기능을 사용하지 않는 경우, 표준 첨부되는 커넥터를 사용하면 + S와 + V 단자 (CN 1pin) 간 및-S 및-V 단자 (CN 3pin)간을 각각 접속할 수 있습니다.
주 1. 접속선 (* 1)에는 2 심 실드선을 사용해 주십시오.
주 2. 부하 선 (* 2)에서의 전압 강하가 큰 경우, 전원의 출력 전압이 전압 강하분만큼 상승해 과전압 보호가 작동할 수 있으므로 최대한 굵은 선을 사용해 주십시오.
주 3. 전압 강하는 0.3V 이하에서 사용해 주십시오.
주 4. 부하선이 길어지는 경우에는 부하 단자간에 전해 콘덴서를 접속해 주십시오. 사용하는 전해 콘덴서는 접속 부하 때문에 리플 전류로 인한 발열 등이 있으므로 사용 리플 전류 이상의 허용 리플 전류를 가진 전해 콘덴서를 사용해 주십시오.
주 5 단락편이 탈락되거나 + S 및-S 단자가 개방된 상태에서는 출력의 안정도, 정밀도가 악화됩니다. 반드시 + S 및-S 단자를 접속해 주십시오.
주 6. 표준 첨부되는 커넥터를 제거하고, 별도의 하네스를 준비해 주십시오.
● 리모트 컨트롤 기능
+ RC 단자 (CN 7pin)와 -RC 단자 (CN 8pin)를 사용해, 입력 전압을 인가한 상태에서 외부 신호로 출력을 ON / OFF 시키는 기능입니다. 사용하는 경우에는 + RC와 -RC 단자에 스위치 또는 트랜지스터 등을 접속해 주십시오.
리모트 컨트롤 기능을 사용하지 않는 경우, 표준 첨부되는 커넥터를 사용하면 + RC와-RC 단자가 쇼트됩니다.
| 레벨 |
출력 전압 |
내장 팬 |
| 쇼트 또는 L (0-0.8V) |
ON |
회전 |
| 오픈 또는 H (2.4-12V) |
OFF |
정지 |
최대 인가 전압 : 12V max 반대인가 전압 :-1V max. 싱크 전류 : 3.5mA
주 1. 접속선에는 트위스트선 또는 2 심 실드선을 사용해 주십시오.
주 2. 리모트 컨트롤 회로는 입력 및 출력 회로에서 절연되어 있습니다.
주 3. 표준 첨부되는 커넥터를 제거하고 별도의 하네스를 준비해 주십시오.
● 전원 오류 검출 기능
과전류 보호, 과전압 보호, 과열 보호 등의 작동 또는 입력 전압 저하로 인해 출력 전압이 저하된 경우, 내장 팬이 정지된 경우 및 리모트 컨트롤로 인한 스탠바이 시에 전원 오류 표시등 (LED : 적색)가 점등하고 출력 전압 이상을 알려드립니다. 또한 트랜지스터에서 외부에 출력합니다.
트랜지스터 출력 : DC30V max., 50mA max.
ON일 때 잔류 전압 : 2V 이하, OFF일 때 누설 전류 : 0.1mA 이하
검출 전압 : 출력 전압 설정값의 약 80 %
검출 시 트랜지스터 출력 OFF (CN 11pin-12pin 비전도) , LED (적색) 점등
Vce max : DC30V
Ic max : 50mA
주 1. 전원 오류 검출 기능은 전원의 출력부의 전압을 감시합니다. 정확한 전압 상태를 확인하는 경우에는 부하 끝의 전압을 측정해 주십시오.
주 2. ( S8VM-15224C 만) 내장 팬 정지 시에는 출력을 강제적으로 차단합니다.
주 3. 표준 첨부되는 커넥터를 제거하고, 별도의 하네스를 준비해 주십시오.
● 돌입 전류, 기동 시간, 출력 유지 시간
주. 입력 투입 시 이외에도 기동 시에는 최대 40A 정도의 입력 서지 전류가 흐릅니다.
입력 스위치, 입력 브레이커, 외부 퓨즈 등을 선정할 때는 주의해 주십시오.
● 입력 투입 시의 입력 전류 파형 (이하는 대표적인 파형 예입니다)
S8VM-300 □ □ C
S8VM-600 □ □ C
S8VM-15224C
● 과전류 보호 기능
과전류 보호 회로 (정격 전류의 105 % 이상에서 작동)를 이용해, 단락 · 과전류에 대해 자동으로 출력 전압을 저하시키고 전원 본체를 보호합니다.
(300/600W 타입)
과전류 상태가 해제되면 전원 유니트는 자동으로 정상 운전으로 복귀합니다.
(1,500 W 타입)
과전류 상태가 5초 이상 계속되면 출력을 차단합니다. 복귀 시에는 일단 입력 전원을 OFF하고 3 분 이상 방치한 뒤, 입력 전원을 재투입해 주십시오. 또는 리모콘 컨트롤 신호를 OFF / ON 해 주십시오.
(참고값)
300/600/1, 500W 타입 (12/15/24V 출력)
주 1. 단락 및 과전류 상태에서 사용을 계속하면 내부 부품의 열화 · 파손될 경우가 있습니다. 30 초 이상 계속해서 사용하지 마십시오.
주 2. 내부 부품의 열화 · 파손을 예상할 수 있으므로, 부하 측의 돌입 전류, 과부하 상태가 빈번하게 발생하는 어플리케이션에는 사용하지 마십시오.
● 과전압 보호 기능
전원 내부의 귀환 회로 고장 등으로 부하에 과도한 전압이 걸리지 않도록 과전압을 검출합니다. 정격 출력 전압의 약 140 % 이상인 전압을 출력한 경우, 출력 전압을 차단하고 과전압으로 인한 부하의 파손을 방지합니다. 복귀 시에는 입력 전원을 OFF하고 3 분 이상 방치한 뒤, 입력 전원을 재투입해 주십시오. 또는 리모트 컨트롤 신호를 OFF / ON하십시오.
(참고값)
주 1. 반드시 원인을 제거한 뒤, 입력 전원을 재투입해 주십시오.
주 2. 출력 전압 조정 트리머(V.ADJ)로 출력 전압을 정격의 20%를 초과한 값으로 세트하면 과전압 보호 기능이 작동되는 경우가 있습니다.
● 과열 보호 기능
주위 온도 상승 또는 팬 정지 등으로 인해 전원 내부의 온도가 상승하면 과열 보호 회로가 작동하고 출력을 차단해서 전원 본체를 보호합니다. 복귀 시에는 일단 입력 전원을 OFF하고 충분히 냉각시킨 뒤 입력 전원을 재투입해 주십시오. 또는 리모트 컨트롤 신호를 OFF하고 충분히 냉각시킨 뒤 ON해 주십시오.
● 출력 피크 전류 ( S8VM-30024C/60024C/15224C)
피크 전류값에 대해서는 다음 조건을 만족시켜 주십시오. 또한 부하 전류 감쇠 곡선의 부하율에 따라, 피크 전류값을 줄여서 사용해 주십시오.
입력 전압 범위 : AC180 ~ 240V
피크 전류 펄스 폭 : 10 초 이내
Duty (듀티) : 35 % 이내
최대 전류값 : 정격 피크 전류값 이내
출력 전류 실효값 : 정격 전류 이내
Ip : 피크 전류값 (A)
Irms : 출력 전류 실효값 (A)
lav : 정격 전류 (A)
la : 연속 부하 전류 (A)
D : Duty (듀티)
τ : 피크 전류 펄스 폭 (s)
T : 주기 (s)
정보 갱신 : 2012/10/09
|
Power Supplies/In Addition
부족 전압 검출기능
Top of page
