| 정격 입력 전압 | K8DS-PA1 | 삼상 3 선 모드 : AC200, 220,230,240 V |
|---|---|---|
| K8DS-PA2 | 삼상 3 선 모드 : AC380, 400,415,480 V | |
| 입력 소비 | K8DS-PA1 : 약 1.7VA K8DS-PA2 : 약 2.8VA |
|
| 동작값의 정정 범위 (ASY.) | 불균형 정정값 (%) = 2 ~ 22 % | |
| 동작값 | 불평형 동작값 = 정격 입력 전압 × 불균형 정정값 (%) 최대 전압상 - 최소 전압 위상이 불평형 동작값 이상의 전위차 때 작동 |
|
| 복귀값 | 동작값의 5 % 고정 | |
| 복귀 방식 | 자동 복귀 | |
| 동작 시간 정정 범위 (T) | 불균형 | 0.1 ~ 30 초 |
| 역상 | 0.1 초 ± 0.05 초 | |
| 결상 | 0.1 초 이하 | |
| 전원을 켤 때 잠금 시간 (LOCK) | 1 초 ± 0.5 초 | |
| LED 표시 | PWR : 녹색 RY : 황 ALM : 빨강 | |
| 출력 형태 | 1c 접점 출력 | |
| 출력 접점 정격 | 정격 부하 저항 부하 AC250V 5A DC30V 5A 개폐 용량 최대 1250VA, 150W 최소 적용 부하 DC5V, 10mA (참고치) 기계적 수명 1,000 만회 이상 전기적 수명 (AC250V 5A) 5 만회 (AC250V 3A) 10 만회 |
|

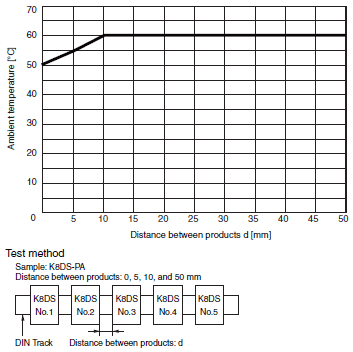

| 사용 주위 온도 | -20 ~ +60 ℃ (단, 결로 또는 결빙하지 않을 것) |
|
| 보존 온도 | -25 ~ +65 ℃ (단, 결로 또는 결빙하지 않을 것) |
|
| 사용 주위 습도 | 상대 습도 25 ~ 85 % (단, 결로하지 않을 것) | |
| 보존 습도 | 상대 습도 25 ~ 85 % (단, 결로하지 않을 것) | |
| 고도 | 2,000 m 이하 | |
| 단자 나사 조임 토크 | 0.49-0.59N · m | |
| 단자 배선 방법 | 추천 전선 단선 : 2.5mm 2 연선 : AWG # 16, AWG # 18 ※ 연선 절연 슬리브와 봉단자 필요 ※ 2 개 동시 고정 가능 권장 봉단자 Al 1,5-8BK (AWG # 16 용) 피닉스 컨택트 제품 Al 1-8RD (AWG # 18 용) 피닉스 컨택트 제품 Al 0,75-8GY (AWG # 18 용) 피닉스 컨택트 제품 |
|
| 케이스 외장 컬러 | N1.5 | |
| 케이스 재질 | PC UL94-V0 | |
| 질량 | 약 65g | |
| 설치 | DIN 레일 설치 | |
| 외형 치수 | 17.5 (W) × 80 (H) × 74 (D) mm | |
