명칭
|
인터럽트 입력 유니트 (단자대, 16점)
|
|
형식
|
CJ1W-INT01
|
|
정격 입력 전압
|
DC24V
|
|
허용 입력 전압 범위
|
DC20.4~26.4V
|
|
입력 임피던스
|
3.3kΩ
|
|
입력 전류
|
7mA TYP. （DC24V）
|
|
ON전압/ ON전류
|
DC14.4V 이상/3mA 이상
|
|
OFF 전압/OFF 전류
|
DC5V 이하/1mA 이하
|
|
ON응답 시간
|
0.05ms이하
|
|
OFF 응답 시간
|
0.5ms이하
|
|
회로수
|
16점 (16점/커먼 1회로)
|
|
동시 ON점수
|
100% (16점/커먼) 동시 ON (DC24V시)
|
|
절연 저항
|
외부 단자 일괄과 GR단자간 20MΩ (DC100V에서)
|
|
내전압
|
외부 단자 일괄과 GR단자간 AC1000V 1분간 새는 전류 10mA 이하
|
|
내부 소비 전류
|
DC5V：80mA 이하
|
|
질량
|
110g 이하
|
|
부속품
|
없음
|
|
회로 구성
|
|
·CPU 장치에 최대 2 유니트까지 장착 가능합니다. CPU 유니트의 옆으로부터 5번째 슬롯까지 장착해 주세요.그 외의 위치에 장착했을 경우 I/O설정 에러가 됩니다.
·인터럽트 입력 유니트에 입력하는 신호의 펄스폭은 이하의 조건을 만족하도록 해주세요.
 |
|

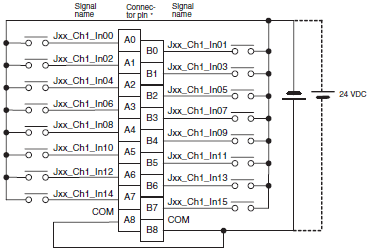

단자 접속도 *
|
・ 입력 전원의 극성은＋,－어디라도 상관없습니다.
|
*단자 접속도에 기재되어 있는 단자 번호 A0~A8, B0~B8는 본 데이터 시트에서의 표기입니다. 유니트에는 기재되어 있지 않습니다. |
