Home > Product > FA 시스템 기기 > Machine Automation Controller > NX 시리즈 I/O 시스템 > 온도 입력 유니트 > NX-HB

Local Navigation

FA 시스템 기기

Machine Automation Controller
- NX 시리즈 I/O 시스템

NX 시리즈 히터 단선 감지 장치

NX-HB

온도 입력 유니트와 PID 명령을 조합하여 히터 단선 검출 기능 온도 제어 시스템의 구축이 가능

마이 페이지에 스크랩하기

Service Info

대체상품보기

대체상품이 존재하지 않습니다.

특징

종류


	상세사양

외형도

자료 다운로드

공통 일반 사양

항목		사양
구조		반내 내장형
접지 방법		D 종 접지 (제 3 종 접지)
사용 환경	사용 주위 온도	0 ~ 55 ℃
	사용 주위 습도	10 ~ 95 % RH (결로 · 결빙 없을 것)
	사용 주위 환경	부식성 가스가 없을 것
	저장 주위 온도	-25 ~ + 70 ℃ (단, 결로 · 결빙 없을 것)
	사용 고도	2,000m 이하
	오염도	오염 등급 2 이하 : JIS B3502, IEC 61131-2에 적합
	내 노이즈 성	IEC 61000-4-4 규격을 준수 2kV (전원 선)
	과전압 카테고리	카테고리 Ⅱ : JIS B3502, IEC 61131-2에 적합
	EMC 내성 수준	지역 B
	진동	IEC 60068-2-6에 따라 5 ~ 8.4Hz 진폭 3.5mm, 8.4 ~ 150Hz 가속도 9.8m / s ² X, Y, Z 각 방향 100 분 (소인 시간 10 분 × 소인 횟수 10 회 = 총 100 분)
	충격	IEC 60068-2-27에 준거 147m / s ² X, Y, Z 각 방향 3 회
적합 규격 *		cULus : Listed (UL508) ANSI / ISA 12.12.01, EU : EN61131-2, RCM, KC : 한국 전파법 등록

* 최신 규정 준수 정보는 "규격 인증 / 준수"를 참조하십시오. 또는 당사 영업 담당자에게 확인하십시오.

기능 사양

기능 명칭	내용
프리 런 리프레쉬 방식	NX 버스의 재생 빈도와 NX 유니트의 입출력 업데이트주기가 비동기 인 I / O 리후렛 슈 방식입니다.
CT 할당 기능	각 CT 입력을 어느 제어 출력에 할당하거나 설정하는 기능입니다.
CT 전류 판독 기능	CT 입력 히터 전류 누설 전류로 읽는 기능입니다.
히터 단선 감지 기능	히터 단선의 발생을 감지하는 기능입니다. 제어 출력이 ON 상태에서 히터 전류가 히터 단선 감지 전류 이하가되는 경우 히터 단선이 발생했다고 판단됩니다.
SSR 고장 감지 기능	SSR 고장의 발생을 감지하는 기능입니다. 제어 출력이 OFF 상태에서 누설 전류가 감지 전류 이상 이되는 경우 SSR 고장이 발생했다고 판단됩니다. 또한 SSR 고장은 SSR 단락에 더 고장난 것을 말합니다.
시분할 비례 출력 기능	상위 컨트롤러에서의 조작량을 의무 비율로 제어 출력하는 기능입니다. 본 제품 기능 이외에, 최소 펄스 폭의 지정 및 즉시 출력 지령 수도 있습니다.
부하 차단시 출력 설정 기능	히터 단선 감지 장치가 통신 커플러 장치의 상위와의 통신 이상과 NX 버스의 이상 등 을 위해 출력 설정 값을받을 수 없게 된 때 미리 설정 한 출력 동작을 행 것이다 기능입니다.
부하 단락 보호 기능	제어 출력에 연결된 외부 장치가 단락 될 때 히터 단선 감지 장치의 출력 시간 로 보호합니다. 본 기능은 형태 NX-HB3201 만이 가지는 기능입니다.

개별 사양

히터 단선 감지 장치 (NPN 타입) NX-HB3101

장치 이름	히터 단선 감지 장치		형식	NX-HB3101
점수	CT 입력 4 점 / 제어 출력 4 점		외부 연결 단자	스크류리스 클램프 단자대 (16 핀)
I / O 리후렛 슈 방식	프리 런 리프레쉬 방식
LED 디스플레이	[TS] LED [OUT] LED
CT 입력부	CT 전류 입력 범위	0 ~ 0.125A	제어 출력 부	내부 I / O 커먼 선 처리	NPN
	입력 저항	약 2.7Ω		제어주기	50 ~ 100000ms
	연결 가능한 CT	형태 E54-CT1, 형태 E54-CT3		조작량	0 ~ 100 %
				분해능	1ms
				정격 전압	DC12 ~ 24V
	최대 히터 전류	AC50A		사용 부하 전압 범위	DC10.2 ~ 28.8V
	분해능	0.1A		최대 부하 전류	0.1A / 점, 0.4A / 유니트
	종합 정밀도 (25 ℃)	±5 % (풀스케일) ± 1 디지트		최대 돌입 전류	1.0A / 점 이하 10ms
	종합 정밀도 (25 ℃)	±5 % (풀스케일) ± 1 디지트		누설 전류	0.1mA 이하
	온도의 영향 (0 ~ 55 ℃)	±2 % (풀스케일) ± 1 디지트		잔류 전압	1.5V 이하
	온도의 영향 (0 ~ 55 ℃)	±2 % (풀스케일) ± 1 디지트		단선 / 단락 감지 지적 기능	없음
	변환 시간	10ms		보호 기능	없음
외형 치수	12 (W) × 100 (H) × 71 (D)		절연 방식	제어 출력과 내부 회로 간 : 포토 커플러 절연 내부 회로와 CT 입력 간은 비 절연
절연 저항	절연 된 회로 간 20MΩ 이상 (DC100V에서)		내전압	절연 된 회로 간 AC510V, 1 분간 누설 전류 5mA 이하
I / O 전원 공급 방법	NX 버스에서 공급		I / O 전원 단자 전류 용량	IOV : 0.1A / 단자 이하
NX 유니트 전원 소비 전력	0.75W 이하		I / O 전원 소비 전류	20mA 이하
질량	70g 이하

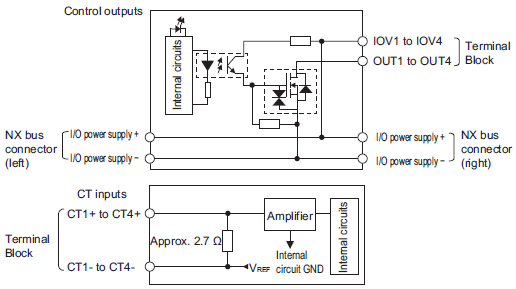

회로 구성
설치 방법 및 제한	설치 방향 : 6 방향 가능 제한 : 없음
단자 접속도

히터 단선 감지 장치 (PNP 타입) NX-HB3201

장치 이름	히터 단선 감지 장치		형식	NX-HB3201
점수	CT 입력 4 점 / 제어 출력 4 점		외부 연결 단자	스크류리스 클램프 단자대 (16 핀)
I / O 리후렛 슈 방식	프리 런 리프레쉬 방식
LED 디스플레이	[TS] LED [OUT] LED
CT 입력부	CT 전류 입력 범위	0 ~ 0.125A	제어 출력 부	내부 I / O 커먼 선 처리	PNP
	입력 저항	약 2.7Ω		제어주기	50 ~ 100000ms
	연결 가능한 CT	E54-CT1, E54-CT3		조작량	0 ~ 100 %
				분해능	1ms
				정격 전압	DC24V
	최대 히터 전류	AC50A		사용 부하 전압 범위	DC15 ~ 28.8V
	분해능	0.1A		최대 부하 전류	0.1A / 점, 0.4A / 유니트
	종합 정밀도 (25 ℃)	±5 % (풀스케일) ± 1 디지트		최대 돌입 전류	1.0A / 점 이하 10ms
	종합 정밀도 (25 ℃)	±5 % (풀스케일) ± 1 디지트		누설 전류	0.1mA 이하
	온도의 영향 (0 ~ 55 ℃)	±2 % (풀스케일) ± 1 디지트		잔류 전압	1.5V 이하
				단선 / 단락 감지 지적 기능	없음
				보호 기능	수
외형 치수	12 (W) × 100 (H) × 71 (D)		절연 방식	제어 출력과 내부 회로 간 : 포토 커플러 절연 내부 회로와 CT 입력 간은 비 절연
절연 저항	절연 된 회로 간 20MΩ 이상 (DC100V에서)		내전압	절연 된 회로 간 AC510V, 1 분간 누설 전류 5mA 이하
I / O 전원 공급 방법	NX 버스에서 공급		I / O 전원 단자 전류 용량	IOV : 0.1A / 단자 이하
NX 유니트 전원 소비 전력	0.75W 이하		I / O 전원 소비 전류	20mA 이하
질량	70g 이하

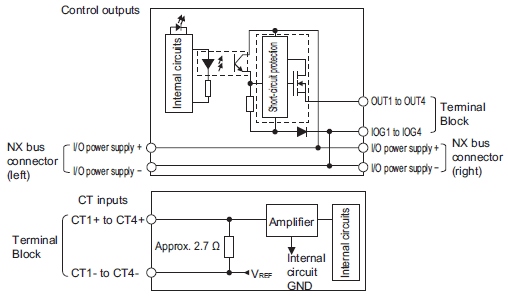

회로 구성
설치 방법 및 제한	설치 방향 : 6 방향 가능 제한 : 없음
단자 접속도

정보

NX 유닛		*지원 버전 1**
NX 유닛		EtherCAT			EtherNet / IP
형식	유닛 버전	통신 커플러 유니트 NX-ECC20 □	NJ / NX 시리즈 CPU 유니트	Sysmac Studio	통신 커플러 유니트 NX-EIC202	Sysmac Studio
NX-HB3101	Ver.1.0	Ver.1.0 이후	Ver.1.05 이후	Ver.1.16 이후 * 2	Ver.1.0 이후	Ver.1.16 이후 * 2
NX-HB3201	Ver.1.0	Ver.1.0 이후	Ver.1.05 이후	Ver.1.16 이후 * 2	Ver.1.0 이후	Ver.1.16 이후 * 2

* 1. 장치의 종류에 따라서는 위 표에 기재 한 버전이 존재하지 않는 형식이 있습니다. 그 경우에는 표에 나와있는
지원 버전 이후의 가장 오래된 버전이 지원됩니다.
* 2. Sysmac Studio Ver.1.15에서 사용하는 경우는 당사 영업 담당자에게 문의하십시오.

정보 갱신 : 2016/07/01
