보다 빠르고 효율적으로 기계의 조작이나 정보를 모니터합니다. 화면은 7,9,12,15 인치 전 기종 모두 와이드 스크린을 채용.

마이 페이지에 스크랩하기

Service Info

대체상품보기

대체상품이 존재하지 않습니다.

특징

종류


	상세사양

외형도

자료 다운로드

성능 사양

표시부

항목		사양
항목		NA5-15W □□□□	NA5-12W □□□□	NA5-9W □□□□	NA5-7W □□□□
디스플레이 패널 * 1	표시 장치	TFT LCD
	화면 크기	15.4 인치	12.1 인치	9.0 인치	7.0 인치
	해상도	가로 1,280 × 세로 800 도트		가로 800 × 세로 480
	색상	1,677 만색 (24 비트 컬러)
	유효 표시 영역	가로 331 × 세로 207mm	가로 261 × 세로 163mm	가로 197 × 세로 118mm	가로 152 × 세로 91mm
	시야각	왼쪽 60 ° 오른쪽 60 ° 위 60 ° 아래 60 °
백라이트 * 2	수명	50,000 시간 이상 * 3
백라이트 * 2	밝기 조정	200 단계 조정
전면 LED * 4	RUN	녹색 점등 : 정상 작동 적색 점등 : 오류

* 1 표시부에 표시 불량 화소가 약간있는 것이 있습니다.
밝은 점 검은 점에 대해서는 다음 기준 범위 내이면 이상하지 않습니다.

형식	기준 범위
NA5-15W □□□□ NA5-12W □□□□ NA5-9W □□□□ NA5-7W □□□□	밝은 점 흑점의 화소 수 : 10 픽셀 이내 (3 연 지점 없을 것)

* 2. 당사 정비 서비스 거점에서 교환.
* 3. 상온 상습에서 휘도가 반감 할 때까지의 기준 시간이며, 보증 값은 아닙니다. 고온에서 급격하게 수명이 저하됩니다.
* 4. 전면 LED의 밝기는 백라이트의 밝기에 동기화합니다.

조작부

항목	사양
항목	NA5-15W □□□□	NA5-12W □□□□	NA5-9W □□□□	NA5-7W □□□□
터치 패널	방식 : 아날로그 저항 막 방식 (감압식)
	분해능 : 16384 × 16384
	수명 : 100 만회 이상
기능 키 *	3 입력 (정전 용량 방식)

* 각 기능 키는 파란색으로 빛이 납니다. 기능 키 밝기는 백라이트의 밝기에 동기화합니다.

데이터 용량

항목	사양
항목	NA5-15W □□□□	형A5-12W □□□□	NA5-9W □□□□	NA5-7W □□□□
사용자 데이터 용량	256MB

외부 인터페이스

항목		사양 (전기종 공통)
Ethernet 포트	용도	포트 1 : 장치 연결 VNC 클라이언트 등의 Sysmac Studio 이외 연결 용 포트 2 : 포트 1 용도 외에 Sysmac Studio 연결
	포트 수	2 포트
	표준 규격	IEEE 802.3i (10BASE-T), IEEE 802.3u (100BASE-TX), IEEE 802.3ab (1000BASE-T)
	전송 매체	트위스트 페어 케이블 (실드 : STP) : Cat5,5e 이상
	전송 거리	100m
	커넥터	RJ-45 8P8C 모듈러 커넥터
USB 호스트 포트	용도	USB 메모리, 키보드, 마우스 용
	포트 수	2 포트
	표준 규격	USB2.0
	전송 거리	최대 5m
	커넥터	A 커넥터
USB 슬레이브 포트	용도	Sysmac Studio 연결
	포트 수	1 포트
	표준 규격	USB2.0
	전송 거리	최대 5m
	커넥터	B 커넥터
직렬 포트 *	용도	장치 연결
	포트 수	1 포트
	표준 규격	RS-232C
	전송 거리	최대 15m
	커넥터	D-SUB 9 핀 커넥터 여성
SD 메모리 카드 슬롯	용도	프로젝트의 전송, 저장 및 이력 데이터 저장 용
	슬롯 수	1 슬롯
	표준 규격	SD / SDHC
확장 유닛 연결 커넥터 *	용도	확장 유닛
확장 유닛 연결 커넥터 *	수	1

* 직렬 포트 및 확장 유닛 연결 커넥터는 향후 확장 용입니다.

일반 사양

항목	사양
항목	NA5-15W □□□□	NA5-12W □□□□	NA5-9W □□□□	NA5-7W □□□□
정격 전압	DC24V
허용 전원 전압 범위	DC19.2 ~ 28.8V (DC24V ± 20 %)
허용 순간 정전 시간	순간 정전은 보장하지 않는다
소비 전력	47W 이하	45W 이하	40W 이하	35W 이하
사용 주위 온도	0 ~ 50 ℃ * 1 * 2
저장 주위 온도	-20 ~ + 60 ℃ * 3
사용 주위 습도	10 ~ 90 % RH * 2 결로가 없을 것
사용 주위 환경	부식성 가스가 없을 것
오염도	2 다음 : JIS B 3502, IEC 61131-2
내 노이즈 성	IEC61000-4-4에 준거 2KV (전원 라인)
진동 (동작시)	5 ~ 8.4Hz 편 진폭 3.5mm, 8.4 ~ 150Hz 정 가속도 9.8m / s ² XYZ 각 방향 100 분 (소인 시간 10 분 × 소인 횟수 10 회 = 총 100 분)
충격 (작동시)	IEC60028-2-27 147m / s ²　 XYZ 각 방향 3 회
외형 치수	420 (W) × 291 (H) × 69 (D) mm	340 (W) × 244 (H) × 69 (D) mm	290 (W) × 190 (H) × 69 (D) mm	236 (W) × 165 (H) × 69 (D) mm
패널 컷 치수	가로 392 + 1, 0 × 세로 268 + 1 0mm 패널 두께 범위 1.6 ~ 6.0mm	가로 310 + 1, 0 × 세로 221 + 1 0mm 패널 두께 범위 1.6 ~ 6.0mm	가로 261 + 1, 0 × 세로 166 + 1 0mm 패널 두께 범위 1.6 ~ 6.0mm	가로 197 + 0.5 0 × 세로 141 + 0.5 0mm 패널 두께 범위 1.6 ~ 6.0mm
질량	3.2kg 이하	2.3kg 이하	1.7kg 이하	1.3kg 이하
보호 구조	전면 조작부 : IP65 防油形, UL type4X
배터리 수명	배터리 수명 5 년 (25 ℃) 배터리 부족부터 5 일 이내, RTC 백업 가능. 배터리 교체시 5 분 슈퍼 커패시터에 더 RTC 백업이 가능하다. (5 분 이상 전원 ON 한 후 OFF 한 후)
대응 규격	UL508 / CSA standard C22.2 NO.142 * 4 EMC 지시문 (2004 / 108 / EC) EN61131-2 : 2007 선박 규격 LR, DNV, NK IP65 Oil-proof, UL type4X (전면 패널 만) ANSI 12.12.01 Class1 Division 2 / CSA Standard C22.2 NO.213-M1987 (R2013) ROHS 지령 (2002 / 95 / EC) KC 규격 (EMS) KN61000-6-2 : 2012-06 (EMI) KN61000-6-4 : 2012- 06 RCM

* 1. 사용 주위 온도는 설치 각도에 따라 다음과 같은 제약이 있습니다.

· 설치 각도가 수평에 대해 0 ° 이상 ~ 45 ° 미만의 경우 사용 주위 온도 0 ~ 45 ℃
· 설치 각도가 수평면에 대해 45 ° 이상 ~ 90 ° 이하일 때 사용 주위 온도 0 ~ 50 ℃
· 설치 각도가 수평면에 대해 90 ° 이상 ~ 135 ° 이하일 때 사용 주위 온도 0 ~ 50 ℃

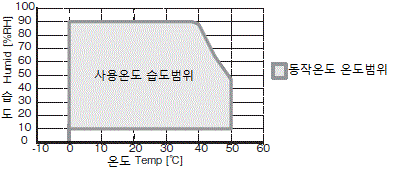

* 2. 아래의 온습도 범위에서 사용하십시오.

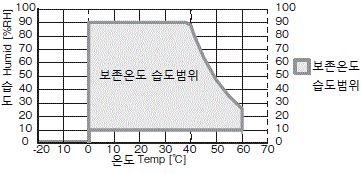

* 3. 아래 그림의 온습도 범위에서 저장하십시오.

* 4. UL 규격에 적합 할 경우 Class 2 전원을 사용하십시오.

정보

NA 시리즈와 사용 가능한 NJ 시리즈 CPU 유니트 및 Sysmac Studio 버전

NA 본체		지원 버전
형식	본체 시스템 버전	NJ 시리즈 CPU 유니트 NJ501- □□□□ NJ301- □□□□	Sysmac Studio
NA5-15W □□□□	Ver.1.00 이후	NJ501 : Ver.1.01 이후 NJ501 데이터베이스 연결 : Ver.1.05 이후 NJ301 : Ver.1.01 이후	Ver.1.11 이후
NA5-12W □□□□
NA5-9W □□□□
NA5-7W □□□□

연결 가능한 장치 목록

제조업체	기종	연결 방법	통신 드라이버
오므론	NJ501- □□□□ NJ301- □□□□	내장 EtherNet / IP 포트	Ethernet
	CJ2H-CPU64 / 65 / 66 / 67 / 68-EIP CJ2M-CPU31 / 32 / 33 / 34 / 35	내장 EtherNet / IP 포트	CIP Ethernet
	CJ2H-CPU64 / 65 / 66 / 67 / 68-EIP CJ2M-CPU31 / 32 / 33 / 34 / 35	CJ1W-EIP21	CIP Ethernet
	CJ2H-CPU64 / 65 / 66 / 67 / 68-EIP CJ2M-CPU31 / 32 / 33 / 34 / 35	내장 EtherNet / IP 포트	FINS Ethernet
	CJ1H-CPU65H / 66H / 67H CJ1H-CPU65H / 66H / 67H-R CJ1G-CPU42H / 43H / 44H / 45H CJ1M-CPU11 / 12 / 13 / 21 / 22 / 23 CJ2H-CPU64 / 65 / 66 / 67 / 68 (-EIP) CJ2M-CPU11 / 12 / 13 / 14 / 15 CJ2M-CPU31 / 32 / 33 / 34 / 35	CJ1W-ETN21 CJ1W-EIP21	FINS Ethernet

정보 갱신 : 2014/11/06
