산업용 PC 플랫폼 NY 시리즈 산업용 모니터
NYM
디자인과 실용성을 양립
 마이 페이지에 스크랩하기
Service Info
    대체상품보기
대체상품이 존재하지 않습니다.
특징
|
종류
상세사양
외형도
|
자료 다운로드
|

사양

성능 사양

디스플레이 사양



항목 형식 사양
12.1 인치 15.4 인치
디스플레이 표시 패널
* 1
표시 패널 TFT LCD
화면 크기 12.1 인치 15.4 인치
표면 처리 눈부심 방지 처리
표면 경도 모스 경도 5~6
해상도 1,280 × 800 화소, 60Hz
표시 색 16,770,000 색
유효 표시 영역 261 × 163mm (가로 × 세로) 331 × 207mm (가로 × 세로)
시야각 왼쪽 : 60 ° 오른쪽 : 60 ° 위 : 60 ° 아래 : 60 °
수명 50,000 시간 이상 * 2
밝기 조절 * 3 200 레벨
터치 기술 프로젝 티드 정전 용량 (투영 형 정전 용량 방식)
분해능 터치 정확도 1.5 % (4 ~ 5mm)
멀티 터치 동시 터치가 최대 5 점까지 가능
기능 물 감지 * 4, 팜 리 젝션 * 5, 장갑 * 6
백라이트 수명 50,000,000 회 이상
EMC EMC 내성 상태가 허용 범위 인 경우, 정확한 터치
패널 조작이 가능합니다.



* 1 표시부에 표시 불량 화소가 약간 존재하는 것이 있습니다. 밝은 점 흑점이 10 픽셀 이내 (3 연 지점 없을 것)의 기준 범위 내이면 이상이 없습니다.
* 2. 실내 온도, 실내 습도에서 휘도가 반감 할 때까지의 예상 시간입니다. 고온 환경에서의 사용은 수명을 크게 단축합니다.
* 3 밝기를 어둡게 설정 지나면 화면이 깜박일 경우 나 너무 어둡다하여보기 어려운 경우가 있습니다.
* 4. 물이 감지 된 경우 터치 기능을 사용할 수 없습니다.
* 5. 손바닥이 검출 된 경우, 그 부분은 무시됩니다.
* 6. 장갑을 끼고 있어도 터치 패널을 조작 할 수 있습니다. 프로덕션 전에 제대로 작동 할 수 있는지 확인하십시오.

커넥터 사양



항목 형식 사양
 NYM12W-
C100 □
NYM15W-
C100 □
 NYM12W-
C106 □
 NYM15W-
C106 □
커넥터 전원 커넥터 DC24V
USB2.0 호환
A 타입
사용 가능한 포트 수 2
최대 전류 500mA
최대 케이블 길이 5m
USB2.0 호환
B 타입
사용 가능한 포트 수 1 -
최대 케이블 길이 5m -
DVI-D 커넥터 비디오 인터페이스 디지털 전용 -
해상도 1,280 × 800 화소, 60Hz -
DVI 케이블 최대 길이 5m -
NY Monitor
Link
비디오 인터페이스 - 디지털 전용
해상도 - 1,280 × 800 화소, 60Hz
커넥터 유형 - RJ45
권장 케이블,
케이블 최대 길이
- S / FTP, Cat.6A, 100m
USB 최대 전송 속도 - 280Mbps



전기 사양



항목 사양
 NYM12W-
C100 □
 NYM15W-
C100 □
 NYM12W-
C106 □
 NYM15W-
C106 □
DVI-D 연결 NY Monitor Link 연결
정격 전압 DC24V
허용 전원 전압 범위 DC19.2 ~ 28.8V
접지 방법 D 종 접지 (제 3 종 접지)
돌입 전류 DC24V시 : 5A 이하 / 10ms
과전압 카테고리 카테고리 II : JIS B3502, IEC 61131-2에 적합
EMC 내성 수준 IEC 61132-2 : 지역 B
소비 전력 최대 소비 전력 25W 25W 30W 31W
증설 부 USB 최대 5W (5V시 2 × 500mA) 위에 포함한다.

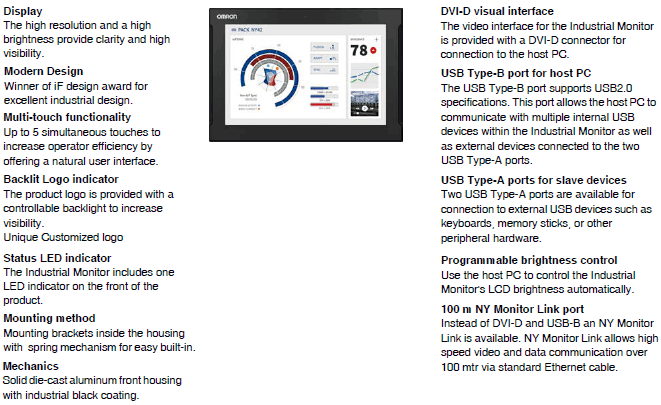

구성품 및 기능

각종 산업용 PC 플랫폼의 디스플레이와 터치 인터페이스로 사용할 수 있도록 설계된 산업용 모니터입니다. LCD 디스플레이를 터치하여 조작합니다.

NYM 사양 7

일반 환경 사양



항목 사양
사용 환경 사용 주위 온도 0 ~ 55 ℃
저장 주위 온도 -20 ~ 70 ℃
사용 주위 습도 10 ~ 90 % RH (결로하지 않을 것)
저장 주위 습도 10 ~ 90 % RH (결로하지 않을 것)
사용 주위 환경 부식성 가스가 없을 것
사용 고도 2,000m 이하
노이즈 내성 (동작 중) IEC 61000-4-4 규격을 준수 2kV (전원 선)
진동 (작동 중) IEC 60068-2-6에 따라
5 ~ 8.4Hz
(진폭 3.5mm, 8.4 ~ 150Hz, 9.8m / s 2 X, Y, Z 각 방향 10 회)
충격 (작동 중) IEC 60068-2-27에 따라
147m / s 2 (X, Y, Z 각 방향 3 회)
보호 구조 제품 전면 : IP65 * 1
오염도 2 이하 : JIS B3502, IEC61131-2에 적합
적합 규격 * 2 EU 규제 : EMC 지침 2014 / 30 / EU (EN 61131-2) 한국 전파법 등록, RCM,
cULus, RoHS 규제



주. 자세한 내용은 아래의 "온도 및 습도 사양"을 참조하십시오.
* 1. 장시간에 걸쳐 기름의 물보라 (물보라)이 걸릴 산업용 모니터가 정상적으로 작동하지 않을 가능성이 있습니다.
icon_01* 2. 형식 별 최신 규정 준수는 "규격 인증 / 준수"에서 확인하시기 바랍니다.

온도 및 습도 사양

산업용 모니터의 사용 및 저장시의 허용 주위 온도 및 주위 습도 사양은 다음의 그래프 같습니다.

산업용 모니터는 다음 주변 온도 및 습도 범위에서 사용하십시오.

NYM 사양 11

산업용 모니터는 다음 주변 온도 및 습도 범위에 저장하십시오.

NYM 사양 12

산업용 모니터 온도 사양

산업용 모니터 사용 주변 온도 사양은 아래 표와 같습니다.



제품의 설치 방향 장착 각도 구성
DVI-D
인터페이스 탑재 모델
NY Monitor Link
인터페이스 탑재 모델
수평 및 수직 0 ~ 45 ° 0 ~ 55 ℃ 0 ~ 50 ℃
가로 45 ~ 90 ° 0 ~ 55 ℃
90 ~ 135 ° 0 ~ 55 ℃
수직 45 ~ 90 ° 0 ~ 55 ℃
90 ~ 135 ° 0 ~ 55 ℃



NYM 정격 / 성능 14
