각주형 푸시버튼 스위치

A3S

소형으로 소프트한 동작감촉

판넬 취부시 전면에서 원터치로 가능

램프교환도 Tool필요없이 간단히 교체가능

A3SA 및 A3SJ의 일부 상품은 2024년 3월 수주 종료 예정. 일부 상품은 2021년 3월, 2022년 3월 수주 종료

마이 페이지에 스크랩하기

Service Info

대체상품보기

대체상품이 존재하지 않습니다.

Select Country

	A3S




	일본(일문)
	Global(영문)
	중국(중문)

특징

종류

상세사양


	외형도

자료 다운로드

(단위 : mm)

외형 치수는 스위치 출력 수 2의 경우입니다.

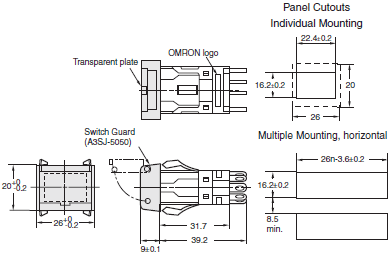

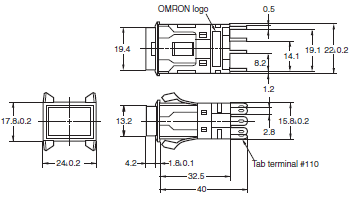

직사각형 (A3SJ)

A3S Dimensions 2 Rectangular Models (A3SJ)_Dim

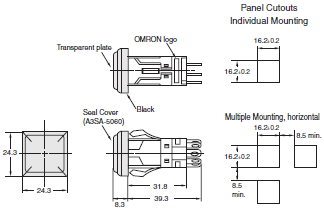

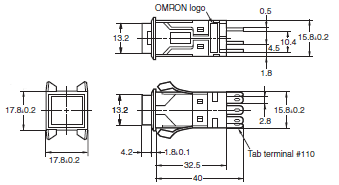

사각형 (A3SA)

A3S Dimensions 3 Square Models (A3SA)_Dim

참고 : 위 치수 중 지정되지 않은 부분의 치수 교차는 ± 0.4mm입니다. 설치 판넬의 두께는 1 ~ 4mm입니다.

악세서리(장착시) 치수

조각판

장방형
A3SJ-4203/-4204

정방형
A3SA-4203/-4204

분리 공구

A3PJ-5080

주. 재질은 스테인레스 입니다.

소켓 장착시의 치수

장방형

랩핑 단자
A3SJ-4104

납땜 단자
A3SJ-4106

프린트 기판 단자
A3SJ-4105

단자홀 치수

A3S Dimensions 18 Terminal Hole Dimensions_Dim1

프린트 기판 가공 치수 (Bottom View)

정방형

랩핑 단자
A3SA-4101

납땜 단자
A3SA-4103

프린트 기판 단자
A3SA-4102

단자 홀 치수

A3S Dimensions 24 Terminal Hole Dimensions_Dim2

프린트 기판 가공 치수 (Bottom view)

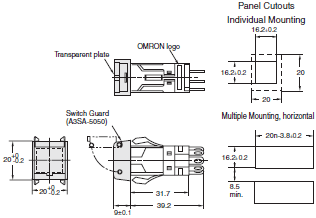

스위치 커버 부착시의 치수

장방형용
A3SJ-5050

정방형용
A3SA-5050

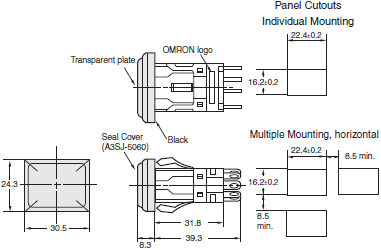

방진 커버 부착시의 치수

장방형용
ASJ-5060

정방형용
A3SA-5060

주.

1.부착 패널 두께: 1.0 ~ 3.3 mm

2. 지정되지 않은 부분의 치수 공차는 ±0.4 mm 입니다.

Switch

직사각형 (A3SJ)

사각형 (A3SA)

악세서리(장착시) 치수

조각판

장방형 A3SJ-4203/-4204

정방형 A3SA-4203/-4204

분리 공구

A3PJ-5080

소켓 장착시의 치수

장방형

랩핑 단자 A3SJ-4104

납땜 단자 A3SJ-4106

프린트 기판 단자 A3SJ-4105
