써막 온도조절기
E5CB
히터제어에 최적, 최고의 제어성능이면서 Low Cost!
세계최대 Class의 큰 문자 표시로 보기 편한 디스플레이!
 마이 페이지에 스크랩하기
Service Info
    대체상품보기
대체상품이 존재하지 않습니다.
   Select Country
    E5CB
일본(일문)
Global(영문)
Features | Lineup | Specifications |
Dimensions |
|

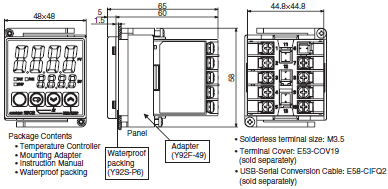

Dimensions
E5CB
E5CB_Dim

판넬 가공 치수

Panel Cutout_Dim

· 판넬 두께는 1~5mm 가 적합합니다.
· 상하 방향은 밀착 설치 할 수 없으니 주의하십시오.
   (컨트롤러 사이에는 명시된 설치 공간 유지)
· 방수가 되도록 설치하기 위해 본체에 방수 패킹을 삽입해 주십시오.
· 여러 개를 설치해서 사용할 경우 본 기계이 주위 온도가 사양을 넘지 않도록 주의해 주십시오.
· 복수를 설치해 사용하는 경우 본 제품의 주위 온도가 사양을 초과하지 않도록 주의해 주십시오.
· 제어반에 USB 시리얼 변환 케이블을 설치하여 사용하는 경우에는 제어반의 두께는 1 ~ 2.5mm로 해주십시오.



단자 커버
형태 E53-COV19

참고. 기존 제품의 단자 커버 E53-COV10를 사용할 수 없습니다.

방수 패킹
Y92S-P6

방수 패킹을 분실, 파손한 경우  다음 형식을 통해 별도로 주문하십시오.
방수 패킹을 사용하는 경우 보호 구조는 IP66 가 됩니다. (IP66의 방수 레벨을 확보하기 위해서는 사용 환경에 따라 열화, 수축 또는 경화되기 때문에 정기적으로 교환하시기 바랍니다. 정기적인 교환시기는 사용 환경에 따라 다릅니다. 고객께서 직접 확인하시기 바랍니다. 1년 이하를 기준으로 교환하십시오. 또한 정기적인 교환을 하지 않는 경우의 방수 레벨은 당사에서는 책임지지 않습니다.)
방수 구조가 필요하지 않은 경우에는 방수 패킹을 설치할 필요가 없습니다.

단위 라벨
Y92S-C2

단위 라벨 시트에서 "℃"또는 "° F"를 선택하십시오.

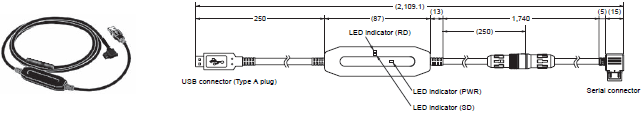

USB-시리얼 변환 케이블
E58-CIFQ2


E58-CIFQ2_Dim

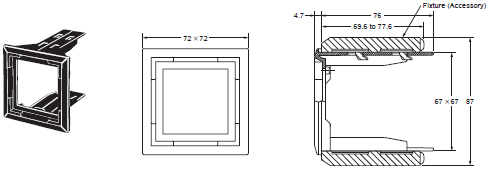

어댑터
Y92F-45

주 1 E5B □용으로 판넬 가공되는 경우에 사용하십시오.
 2 어댑터의 색상은 검정색입니다.
 3. Y92F-45을 사용하는 경우 USB 시리얼 변환 케이블 E58-CIFQ2을 사용할 수 없습니다.
   USB 시리얼 변환 케이블을 설정하는 경우 패널 설치하기 전에 수행해야합니다.

Y92F-45_Dim

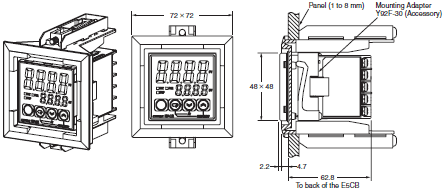

<E5CB 설치 예>

Mounted to E5CB_Dim

표면 커버

전면 커버를 준비하고 있습니다.
다음과 같은 경우 이용하세요.
· 먼지로부터 세트부를 보호합니다.
· 실수로 만지는 일이 없어, 세트값의 오차를 사전에 방지합니다.
· 물방울 방지에도 효과적입니다.
· 정전기를 방지할 수 있습니다.

E5CB 크기 11

주 1. Y92A-48B 프런트 커버는 경질 플라스틱 제품입니다.
   설정을 변경하려면 덮개를 분리하십시오.
   Y92A-48D 표지는 염화 비닐 제품입니다.
 2. 연질 커버는 사용 환경에 따라 열화 수축 및 경화하기 때문에 정기적인 교환을 권장합니다.

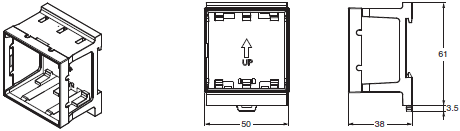

DIN 트랙 장착 어댑터

Y92F-52



참고 :이 어댑터는 터미널 커버와 함께 사용할 수 없습니다.
           어댑터를 사용하려면 단자 커버를 제거하십시오.

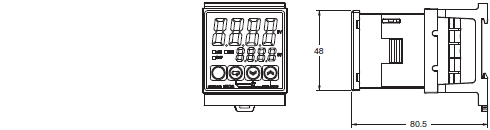

E5CB 크기 13

E5CB에 장착

E5CB 크기 14

방수 커버
Y92A-48N

E5CB 크기 15
