온도 조절기 ( 디지털 조절계 )
E5CC / E5CC-B / E5CC-U
48 × 48mm 사이즈. 큰 백색 PV 표시로보기 쉽게 시인성을 향상. 선정에서 조작, 설정까지 용이성을 추구. 입출력 점수 등의 기능 · 성능도 충실. 해당 응용 프로그램의 폭이 UP. 2012 년도 굿 디자인 상 수상
 마이 페이지에 스크랩하기
Service Info
    대체상품보기
대체상품이 존재하지 않습니다.
특징
|
종류
|
상세사양
외형도
자료 다운로드
|

(단위 : mm)

본체

 E5CC

E5CC, E5CC-B, E5CC-U 치수 2

 E5CC-B

E5CC, E5CC-B, E5CC-U 치수 3

설정 도구 포트는 제품의 표면 부에 있습니다.
설정 도구를 사용할 때 PC와 온도 조절기를 연결하는 데 사용합니다.
연결은 전용 USB- 시리얼 변환 케이블 (형 E58-CIFQ2)가 필요합니다.
연결 방법에 대한 자세한 내용은 USB- 시리얼 변환 케이블의 사용 설명서를 참조하십시오.
주. USB- 시리얼 변환 케이블을 연결 한 상태에서 본 제품을 사용하지 마십시오.

E5CC, E5CC-B, E5CC-U 치수 5

· 설치 판넬 두께는 1 ~ 5mm입니다.
상하 방향은 밀착 설치가 불가능하므로주의하십시오. (설치 간격을 지켜주십시오)
· 방수가되도록 설치하려면 본체에 방수 패킹을 삽입하십시오.
· 여러 대를 설치하여 사용하는 경우 온도 조절기의 주위 온도가 사양을 초과하지 않도록주의하시기 바랍니다.
모양 Y92A-48N와 USB - 시리얼 변환 케이블을 함께 사용하는 경우에는 제어반의 두께는 1 ~ 3mm로하십시오.

 E5CC-U

E5CC, E5CC-B, E5CC-U 치수 6

설정 도구 포트는 제품의 표면 부에 있습니다.
설정 도구를 사용할 때 PC와 온도 조절기를 연결하는 데 사용합니다.
연결은 전용 USB - 시리얼 변환 케이블 (형 E58-CIFQ2)가 필요합니다.
연결 방법에 대한 자세한 내용은 USB- 시리얼 변환 케이블의 사용 설명서를 참조하십시오.
주. USB- 시리얼 변환 케이블을 연결 한 상태에서 본 제품을 사용하지 마십시오.

옵션 (별매)

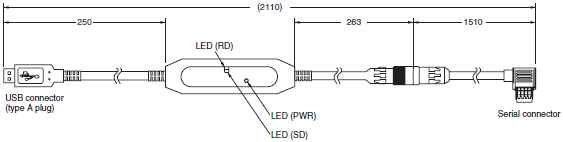

USB- 시리얼 변환 케이블

 E58-CIFQ2

E5CC, E5CC-B, E5CC-U 치수 8

단자 커버

E53-COV17

E5CC / E5CC-B / E5CC-U 외형 치수 11

단자 커버

 E53-COV23 (3 개 포장)

E5CC, E5CC-B, E5CC-U 치수 10

단자 커버 (뒷면 연결 소켓 형 P3GA-11 용)

 Y92A-48G

E5CC / E5CC-B / E5CC-U 외형 치수 15

주 뒷면 연결 소켓 ( P3GA-11)에 장착하여 사용하면 손가락 보호가 가능합니다.

방수 패킹

 Y92S-P8 [DIN48 × 48 용]

E5CC / E5CC-B / E5CC-U 외형 치수 17

 E5CC /  E5CC-B는 제품에 동봉되어 있습니다.
E5CC-U는 제품에 포함되어 있지 않습니다.
방수 패킹을 분실, 파손 한 경우는 별도 주문하십시오.
E5CC /  E5CC-B에 방수 패킹을 사용할 경우 보호 구조는 IP66입니다. (IP66의 방수 레벨을 확보하기 위해, 사용 환경에 따라 열화, 수축 또는 경화하기 위해 정기적 인 교환을 추천합니다. 정기적 인 교환시기는 사용 환경에 따라 다릅니다. 고객 확인하시기 바랍니다. 3 년 이하를 기준으로합니다.)
또한  E5CC-U는 방수 패킹을 장착해도 방수 기능은 제공하지 않습니다.

전류 검출기

E54-CT1

E5CC, E5CC-B, E5CC-U 치수 15

 E54-CT1L

E5CC, E5CC-B, E5CC-U 치수 16

관통 전류 (Io) 대 출력 전압 (Eo) 특성 (참고 값)
E54-CT1  E54-CT1L

E5CC, E5CC-B, E5CC-U 치수 18

연속 최고 히터 전류 : 50A (50 / 60Hz)
권수 : 400 ± 2 턴
권선 저항 : 18 ± 2Ω

 E54-CT3

E5CC, E5CC-B, E5CC-U 치수 19

 E54-CT3 부속품

E5CC, E5CC-B, E5CC-U 치수 20

 E54-CT3L

E5CC, E5CC-B, E5CC-U 치수 21

관통 전류 (Io) 대 출력 전압 (Eo) 특성 (참고 값)
E54-CT3  E54-CT3L

E5CC, E5CC-B, E5CC-U 치수 23

연속 최고 히터 전류 : 120A (50 / 60Hz)
(단, 오므론 온도 조절기의 연속 최고 히터 전류 값은 50A입니다.)
권수 : 400 ± 2 턴
권선 저항 : 8 ± 0.8Ω

어댑터

 Y92F-45



주 1. 이미  E5B □ 용 패널 가공되는 경우에 사용하십시오.
    2. 어댑터의 색상은 검정색입니다.
    3.  Y92F-45를 사용하는 경우, USB- 시리얼 변환 케이블 형 E58-CIFQ2는 사용할 수 없습니다.
         USB- 시리얼 변환 케이블로 구성 할 경우, 패널 설치 전에 수행해야합니다.
    4. 본체에 부속되어있는  Y92F-49과의 조합은 사용할 수 없습니다.



E5CC, E5CC-B, E5CC-U 치수 25

< E5CC 설치 예>

E5CC, E5CC-B, E5CC-U 치수 26

DIN 레일 장착 어댑터

 Y92F-52

E5CC / E5CC-B / E5CC-U 외형 치수 30



주 1. 단자 커버와 함께 사용할 수 없습니다.
   단자 커버를 분리하여 사용하십시오.
주 2 형 E5CC-B는 사용할 수 없습니다.

형태 E5CC를 DIN 레일에 장착하기위한 어댑터입니다.
반내 설치에 대한 판금 및 끝머리에 대한 반면 구멍 가공이 필요합니다.



< E5CC 설치 예>

E5CC / E5CC-B / E5CC-U 외형 치수 31

방수 커버

 Y92A-48N

E5CC / E5CC-B / E5CC-U 외형 치수 33

설치 어댑터

 Y92F-49

E5CC / E5CC-B / E5CC-U 외형 치수 35



제품에 동봉되어 있습니다.
분실, 파손 한 경우는 별도 주문하십시오.



표지

 Y92A-48D

E5CC / E5CC-B / E5CC-U 외형 치수 37

참고 방수 패킹을 장착 한 상태에서는 사용하실 수 없습니다.

연질 타입의 표지입니다.
커버를 장비 한 채 제품을 조작 할 수 있습니다.

표지

 Y92A-48H

E5CC / E5CC-B / E5CC-U 외형 치수 39

하드 타입의 표지입니다.
오 조작 방지 등에 사용하십시오.

 E5CC-U 배선 연결 소켓

표면 연결 소켓

 P2CF-11

E5CC, E5CC-B, E5CC-U 치수 38

주 1. 손가락 보호 유형 ( P2CF-11-E)도 준비하고 있습니다.
주 2  P2CF-11 ( P2CF-11-E)와  Y92F-45의 조합은 사용할 수 없습니다.

뒷면 연결 소켓

 P3GA-11

E5CC, E5CC-B, E5CC-U 치수 40

주 1. 다른 타입의 소켓은 정확도에 영향을 미치므로 사용하지 마십시오.
참고 2. 손가락 보호 단자 커버 ( Y92A-48G)도 준비하고 있습니다.
주 3.  P3GA-11와  Y92F-45의 조합은 사용할 수 없습니다.
