Home > Product > Power Supplies/In Addition > 접속 및 배선절약 기기 > 커넥터 단자대 변환 유니트 > XW2R (PLC 연결 유형)

Local Navigation

Power Supplies/In Addition

커넥터 단자대 변환 유니트
XW2R (PLC 연결 유형)
PLC 연결에 특화된 커넥터 단자대 변환 유니트
일부 상품은 2024년 3월 수주 종료 예정
 마이 페이지에 스크랩하기
Service Info
    대체상품보기
대체상품이 존재하지 않습니다.
특징
 |
종류
 |
상세사양
외형도
자료 다운로드
 |

갱신 정보 : 2024년 4월 1일

(단위: mm)

OMRON PLC에 연결하기 위한 모델

전원 공급 단자 포함

PLC 연결 케이블

XW2Z-[][][]B, XW2Z-[][][][]BF-L
커넥터: Fujitsu/Otax Component, Ltd.에서 제조한 40핀 커넥터 1개와 40핀 MIL 커넥터 1개

배선도

XW2R(PLC) 치수 5

XW2Z-[][][]K, XW2Z-[][][][]FF-L
커넥터: 40핀 커넥터 1개에서 40핀 MIL 커넥터 1개로 연결

배선도

XW2R(PLC) 치수 7

e-CON 유형

XW2R(PLC) 치수 8

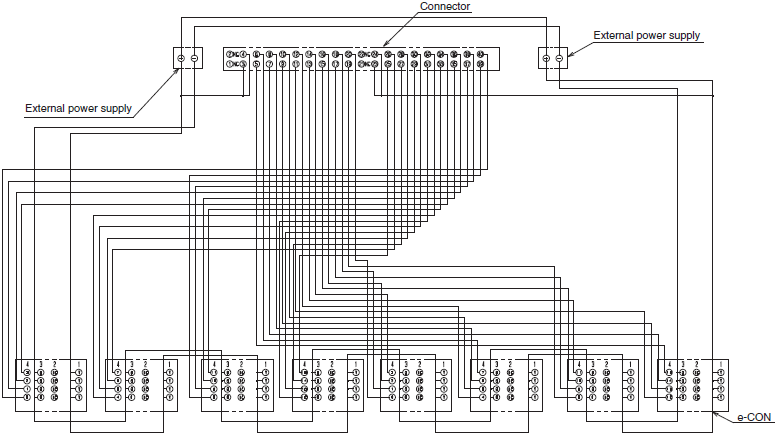

배선도

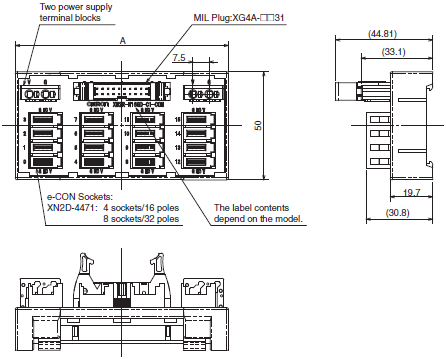

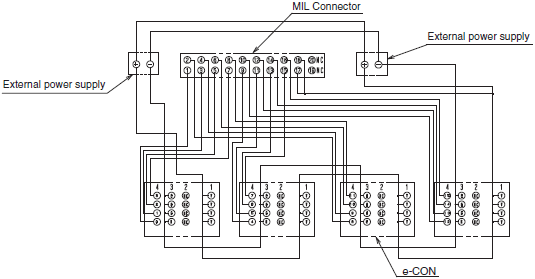

XW2R-N16GD-C1-COM

XW2R(PLC) 치수 10

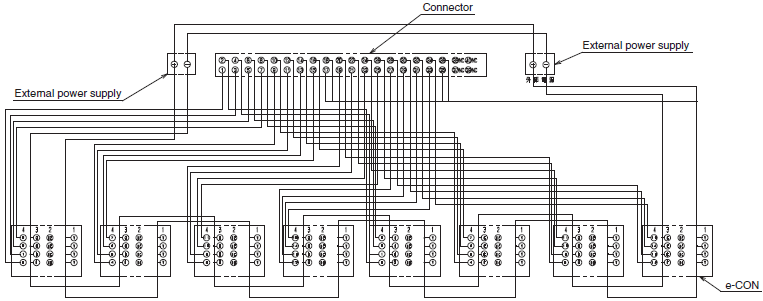

XW2R-N32GD-C1-COM

XW2R(PLC) 치수 11
확대하려면 이미지를 클릭하세요(새 창에서 열림).

XW2R-N32GD-C2-COM

XW2R(PLC) 치수 12
확대하려면 이미지를 클릭하세요(새 창에서 열림).

전원 공급 단자 없음

필립스 나사

XW2R(PLC) 치수 14

배선도

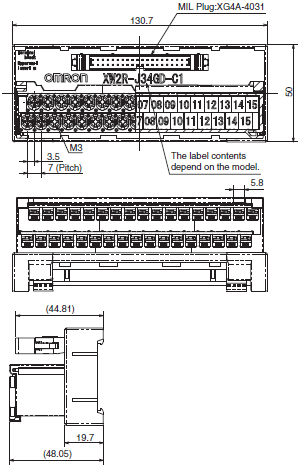

XW2R-J34GD-C1

XW2R(PLC) 치수 16

XW2R-J34GD-C2

XW2R(PLC) 치수 17

XW2R-J34GD-C3

XW2R(PLC) 치수 18

XW2R-J34GD-C4

XW2R(PLC) 치수 19

슬롯 나사 (위로 올라감)

XW2R(PLC) 치수 20

배선도

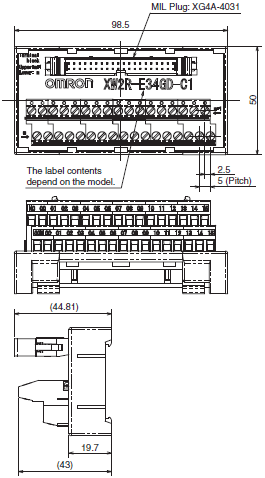

XW2R-E34GD-C1

XW2R(PLC) 치수 22

XW2R-E34GD-C2

XW2R(PLC) 치수 23

XW2R-E34GD-C3

XW2R(PLC) 치수 24

XW2R-E34GD-C4

XW2R(PLC) 치수 25

미쓰비시 PLC에 연결하기 위한 모델

전원 공급 단자 포함

MIL 커넥터

XW2Z-[][][]B, XW2Z-[][][][]BF-L
커넥터: Fujitsu/Otax Component, Ltd.에서 제조한 40핀 커넥터 1개와 40핀 MIL 커넥터 1개

배선도

XW2R(PLC) 치수 29

XW2Z-[][][]AA
14핀 MIL 커넥터 1개 - 14핀 MIL 커넥터 1개

배선도

XW2R(PLC) 치수 31

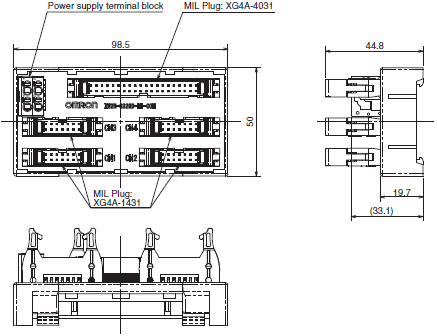

XW2R-G32GD-M1-COM

XW2R(PLC) 치수 32

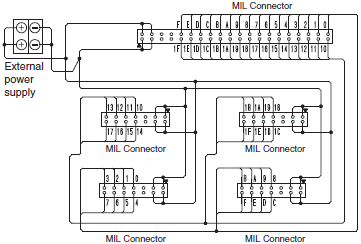

배선도

XW2R(PLC) 치수 33

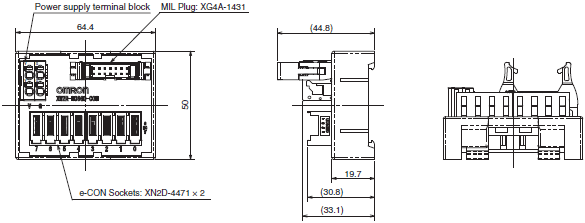

XW2R-N08GD-COM

XW2R(PLC) 치수 34

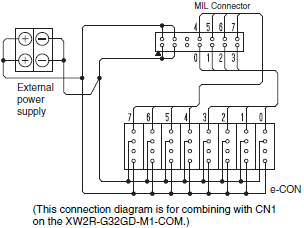

e-CON 주소 할당은 XW2R-G32GD-M1-COM과 4개의 XW2R-N08GD-COM을 결합하기 위한 것입니다.

XW2R(PLC) 치수 35

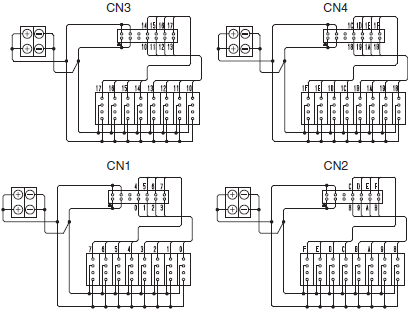

배선도

XW2R(PLC) 치수 36

전원 공급 단자 없음

XW2Z-[][][]B, XW2Z-[][][][]BF-L
커넥터: Fujitsu/Otax Component, Ltd.에서 제조한 40핀 커넥터 1개와 40핀 MIL 커넥터 1개

배선도

XW2R(PLC) 치수 39

필립스 나사

XW2R(PLC) 치수 40

배선도

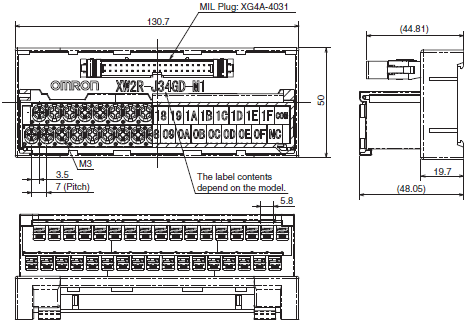

XW2R-J34GD-M1

XW2R(PLC) 치수 42

XW2R-J34GD-M2

XW2R(PLC) 치수 43

슬롯 나사 (위로 올라감)

XW2R(PLC) 치수 44

배선도

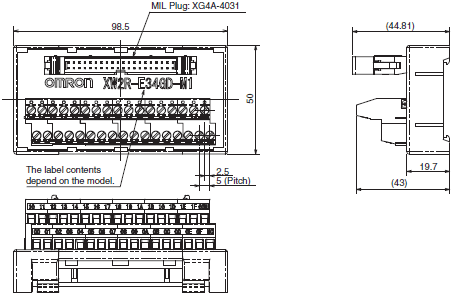

XW2R-E34GD-M1

XW2R(PLC) 치수 46

XW2R-E34GD-M2

XW2R(PLC) 치수 47

Keyence PLC용 모델

전원 공급 단자 없음

XW2Z-[][][]EE, XW2Z-[][][][]EE-L
커넥터: 34핀 MIL 커넥터 1개에서 34핀 MIL 커넥터 1개로 연결

배선도

XW2R(PLC) 치수 51

XW2Z-[][][]K, XW2Z-[][][][]FF-L
커넥터: 40핀 MIL 커넥터 1개에서 40핀 MIL 커넥터 1개로 연결

배선도

XW2R(PLC) 치수 53

필립스 나사

XW2R(PLC) 치수 54

배선도

XW2R-J34GD-K1

XW2R(PLC) 치수 56

XW2R-J40GD-K2

XW2R(PLC) 치수 57

갱신 정보 : 2024년 4월 1일
