(단위 : mm)

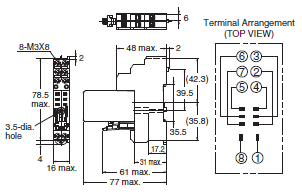

누액 감지기
K7L-AT50 / AT50D / AT50DP

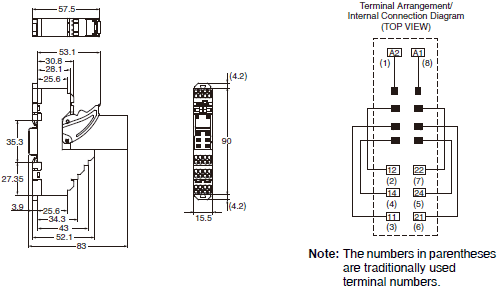

누액 감지기
K7L-AT50B / AT50DB / AT50DPB

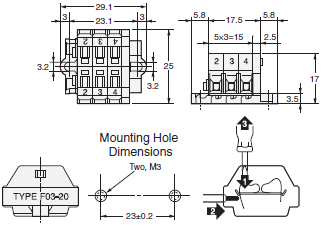

접속 단자대 *
F03-20

터미네이터 *
F03-20T

* 연결 단자대의 재질은 66 나일론입니다. 약액이 닿지 않는 장소에 나사 (M3)로 단단히 고정하십시오.

참고 : 연결 소켓의 조임 나사 적정 토크는 M3 나사에서 0.78 ~ 1.18N · m로하십시오.
* 소켓의 종류에 따라 모양 K7L 적응 형식이 달라 지므로주의하시기 바랍니다. 소켓 세트 맞춤을 잘못하면 K7L 비문 강판이 거꾸로됩니다.

참고 : 연결 소켓의 조임 나사 적정 토크는 M3 나사에서 0.78 ~ 1.18N · m로하십시오.
* 소켓의 종류에 따라 모양 K7L 적응 형식이 달라 지므로주의하시기 바랍니다. 소켓 세트 맞춤을 잘못하면 K7L 비문 강판이 거꾸로됩니다.

참고 소켓의 종류에 따라 모양 K7L 적응 형식이 달라 지므로주의하시기 바랍니다.
소켓 세트 맞춤을 잘못하면 K7L 비문 강판이 거꾸로됩니다.

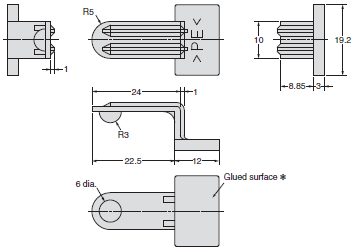

* 접착제는 시판 염화 비닐 (PVC) 용을 사용하십시오.
　접착 테이프에 의해 취부가 없습니다.
