안전상의 요점

전기 정격 내에서 사용하십시오. 전기 정격을 넘어 사용하면 스위치의 내구성을 짧게 할 뿐만 아니라, 발열·소손 등의 위험도 예상됩니다. 개폐시의 순시 전압·전류도 포함하여 정격 전압·정격 전류의 범위 내에서 사용해 주십시오.

사용상의 주의

●실장에 대해서

• 일반적으로 슬라이드 딥 스위치 출하 시의 조작부의 위치는 「OFF」로 되어 있고, 회전 딥 스위치의 로터는 「0」으로 설정되어 있습니다.
• 「기판에 실장」→「납땜」→「플럭스 세정」→「건조」까지는 이 상태를 유지해 주십시오. 납땜시의 열에 의해 조작부가 변형되는 경우도 있습니다.

1. 자동 삽입기에 의한 실장

• 자동 삽입기의 슈트 스토퍼는 바디 스토퍼 방식을 사용하십시오. 하프리드 스토퍼 방식은 단자 변형을 일으킬 우려가 있어 기판 삽입 미스의 원인이 됩니다. 만약, 하프리드 스토퍼 방식을 사용하는 경우는, 사전에 실기 상태를 확인한 후의 사용을 부탁드리겠습니다.
• PCB는 t=1.2~1.6mm를 권장합니다.
• 기판 구멍은 자동 삽입시에는 통상 φ0.9mm 이상이 필요합니다.

2. 손 삽입 또는 IC 소켓 사용으로 구현

• 기판에의 실장은, 시판의 IC 삽입 공구등의 사용을 추천합니다.
• 단자의 치수, 피치 등도 IC와 동일하므로 기판용 IC 소켓을 사용할 수 있습니다.
  (서페이스 마운트 타입 제외)
• 미리 지정 치수로 열린 설치 구멍에 삽입할 때나, 상기 IC 소켓에 삽입할 때는, 각 열의 단자가 모두 동시에 설치 구멍(또는 소켓 구멍)에 들어가는 상태에 위치 결정한 후, 프린트 기판면에 수직 방향으로 힘을 가하여 단자를 충분히 깊게 삽입해 주십시오.
• 제거할 경우에는 드라이버 등을 딥 스위치와 기판면에 꽂아 반입하지 ​​마십시오. 시판되는 IC 삽입/인발 공구를 사용하십시오.

●납땜에 대해서

• 납땜은 아래 조건에서 작업하십시오.

(주) A6SN 시리즈에 대해서는 손 납땜 가능합니다.

1. 납땜시의 공통 부탁 사항

• 슬라이드 타입은 조작부를 확실히 ON 혹은 OFF 위치로 설정해 주십시오. (단, A6TN, A6SN, A6E-N/A6ER에 대해서는 반드시 스위치를 OFF 상태로 해 주십시오.)
  로터리 타입의 로터는 확실히 「0」위치로 설정해 주십시오. 위치가 어긋나면 솔더 열의 영향으로 조작감이 저하될 수 있습니다.
• 보드에서 스위치가 뜨지 않는지 납땜하기 전에 확인하십시오.
• 다층 적층 기판 등에서는 사전에 확인 시험을 실시해 주십시오.
  패턴이나 랜드에 따라 스위치가 열 변형을 일으킬 수 있습니다.
• 재검토 등의 재납땜을 포함해, 납땜 회수는 2회까지로 해 주세요. 그 때, 1회째와 2회째의 간격은 5분 이상 두어 주세요. (A6TN, A6SN은 1회까지 하십시오.)

2. 자동 솔더조(플로우 솔더조)의 경우

• 솔더 온도: 260℃ 이하
  솔더 시간: 5초 이내(단면 기판 t=1.6mm)
  (A6TN은 265℃, 8초 이하)
• 발포한 플럭스는 스위치 설치측의 프린트 기판의 상면에 오르지 않도록 관리해 주십시오. 기판 상면에 플럭스가 오르면 스위치 내부에 침입하여 도통 불량의 원인이 됩니다.

3. 리플로우로(표면 실장)의 경우

• 리플로우 납땜은 다음 조건 내에서 실시하십시오. (측정 개소:스위치의 상면)

(A6HR, A6HF, A6SN의 조건)

(A6S-H, A6SR, A6RS, A6KS, A6KSV, A6H의 조건)

• 사용하는 리플로우 탱크에 따라 설정 조건과 스위치 주변 온도가 다를 수 있습니다. 사전에 온도 프로파일을 취해 스위치 본체에의 인가 온도와 납땜 상황을 확인한 후 사용해 주십시오.

4. 손 납땜의 경우

• 납땜 온도: 팁 온도 350℃ 이하 납땜
  시간: 3초 이내(단면 기판 t=1.6mm)
  (A6TN, A6SN은 400℃, 4초 이하)
• 서페이스 마운트 타입의 손 납땜은 권장하지 않습니다.

5. 플럭스의 사용에 관하여

• 플럭스의 종류·도포량·도포 방법에 따라서는, 스위치 내부에 플럭스가 침입해, 스위치에 악영향을 미치는 경우가 있습니다. 플럭스에 관해서는 사전에 평가해 주시도록 부탁드립니다.

●세정에 대해서

1. 기종별 세정 여부

• 동일 기종에서도 사양에 따라 세정 여부에 차이가있을 수 있으므로 아래 표를 참조하시기 바랍니다.

2. 세척 방법

• 씰 테이프 부착 슬라이드 딥 스위치에 대해서는 초음파 세정은 할 수 없습니다. 닦아내거나 침지 세정(1분 이내)은 가능하므로, 이러한 방법으로 세정해 주세요.
• 씰 테이프 부착 슬라이드 딥 스위치에 대해서는 세정 전에 씰 테이프를 벗기거나 다시 붙이지 마십시오. 씰 성능이 저하됩니다.
• 다층식 세정조로 세정할 때는, 1조에서의 세정은 1분 이내, 총 세정 시간은 3분 이내로 해 주세요.

3. 세정액

• 세정 가능 상품의 세정은 알코올계의 용액을 사용해 주십시오.
  다른 용액 또는 물에 의한 세정은 스위치 재질 성능의 열화를 일으킬 우려가 있으므로 사용하지 마십시오.

4. 세척주의 사항

• 세척 중에는 스위치에 외력이 가해지지 않도록 주의하십시오.
• 납땜 직후 세척하지 마십시오. 스위치의 냉각에 의해 간이 씰을 지나 호흡 작용으로 세정 용액을 흡입할 가능성이 있습니다. (권장 방치 시간 3분 이상)
• 세정 가능한 기종에서도 직접 물이 닿는 장소나, 수중에서의 사용은 할 수 없습니다.

●조작에 대해

1. 슬라이드 딥 스위치의 조작에 대해서

• 큰 힘으로 무리한 조작은 하지 마십시오. 조작부의 파손이나 변형에 의해 고장의 원인이 됩니다. 9.8N 이하로 조작해 주시는 것을 추천합니다. (조작부의 선단을 조작하면 파손의 우려가 있으므로, 선단에 힘이 집중되지 않도록 1극씩 근원 부분을 조작해 주십시오.(A6TR, A6SR은 7.8N 이하로 부탁합니다. A6HR 리즈는 소형 피아노 타입이므로 조작력의 범위 내에서 조작을 부탁합니다
  . 스위치의 접점이 변형될 수 있습니다.

• 스위치의 조작은 볼펜 또는 소형 드라이버의 끝 등 둥근 있는 것을 사용해 주십시오. 핀셋 등 첨단의 날카로운 것에 의한 조작은 조작부에 상처를 입어 조작을 할 수 없게 되거나 접점부의 접촉에 지장을 초래할 우려가 있습니다. 또한 샤프 연필로 조작하지 마십시오. 심의 가루나 조각이 스위치의 동작을 저해하는, 스위치 내부에 들어가 접촉에 지장을 초래하거나, 혹은 기판상에 낙하해 패턴의 단락이나 절연 등 트러블의 원인이 됩니다.
• 조작부의 볼록 타입 또는 피아노 타입은 손가락 끝에서도 조작할 수 있습니다. 조작부의 변형이나 파손의 원인이 됩니다.
• A6H의 설정 조작은, 앞의 가는 핀셋 등(첨단의 예리한 것은 피해 주세요)로, 조작 방향으로 수평으로 미끄러지도록 조작해 주십시오. 대각선으로 밀어 넣는 조작이나 위에서 누르는 방향으로 과대한 하중을 가하면 조작부의 파손·변형 등에 의해 조작에 지장을 초래하는 경우가 있습니다.

2. 로터리 딥 스위치의 조작에 대해

• 아래 그림을 참고하여 드라이버 홈에 적합한 일자 드라이버를 사용하십시오. 치수가 부적절한 마이너스 드라이버나 마이너스 드라이버 이외의 것에서의 조작은 조작면의 드라이버 홈을 손상시켜 조작을 할 수 없게 될 우려가 있습니다.
• 일자 드라이버는 수직으로 세워 조작하십시오. 대각선으로 넣어 조작하면 조작부가 부서지는 경우가 있습니다.
• 큰 힘으로 무리한 조작은 하지 마십시오. 조작부의 파손이나 변형에 의해 고장의 원인이 됩니다.

3. 설정 정보

• 사용시에는 확실히 올바른 위치에 설정을 부탁드립니다.
  위치가 어긋나 있으면 오신호 등의 원인이 됩니다.

<로터리 딥 스위치 조작>

기종		A6K/A6KS	A6R/A6RV	A6A		A6C/A6CV
		상면/측면 조작 플랫 타입	상면/측면 조작 플랫 타입	콘 타입, 플랫 타입	샤프트 타입, 휠 타입	상면/측면 조작 타입
드라이버 홈		깊이 0.7mm	깊이 1.0mm	깊이 0.9mm	깊이 0.9mm	깊이 1.0mm
적용 드라이버	A	1.8~2.1mm	1.8~2.1mm	3.5~3.8mm		2.0~2.4mm
	B	0.3~0.45mm	0.7~0.8mm	0.4~0.5mm		0.5~0.6mm
이름

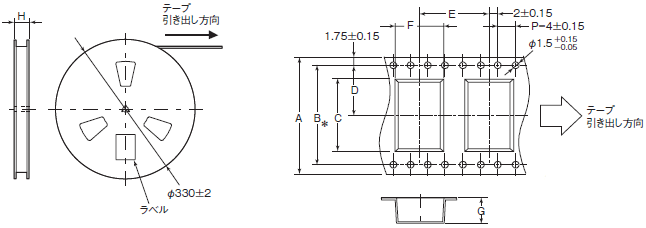

●포장 사양에 대해

＊ A6S-H 시리즈：7극 이상은 테이프 이송 구멍이 양측에 있습니다.
　　　　　　　　　　　　　 6극 이하는 그림 하단의 이송 구멍이 없습니다.
　　A6SR 시리즈: 8극 이상은 테이프 이송 구멍이 양측에 있습니다.
　　　　　　　　　　　　　6극 이하는 그림 하단의 이송 구멍이 없습니다.
　　A6SN 시리즈: 6극 이상은 테이프 이송 구멍이 양측에 있습니다.
　　　　　　　　　　　　　5극 이하는 그림 하단의 이송 구멍이 없습니다.
　　하프 피치 타입은 하단의 이송 구멍이 없습니다.

■A6S-H 시리즈

■ A6SR 시리즈

■ A6H 시리즈

■ A6RS 시리즈

■ A6KS 시리즈

■ A6SN 시리즈

■ A6HF 시리즈
