S8TS를 위한 DC Backup형
S8T-DCBU-0□
순시 정전 등에 의한 DC24V DOWN을 방지하여 장치의 정지 및 중요 데이터를 보호
 마이 페이지에 스크랩하기
Service Info
    대체상품보기
대체상품이 존재하지 않습니다.
   Select Country
    S8T-DCBU-0□
일본(일문)
Global(영문)
싱가폴(영문)
중국(중문)
Features | Lineup |
Specifications
| Dimensions |
Specifications
정격 / 성능
형식 S8T-DCBU-01
입력 조건 입력 전압 * 1 DC24 ~ 28V
출력
성능
* 2
평상 시 출력 전압 DC24V * 3
정적 부하 변동 * 4 6 % 이하
백업 출력 전압 DC21.0 ~ 27.4V * 5
최소 출력
전류 * 6
S82Y
BAT01의 경우
0.11A
S82Y
BAT02의 경우
0.17A
백업 시간
(참고값)
* 7
S82Y
BAT01의 경우
8 분 / 3.7A (25 ℃, 배터리 완전 충전, 배터리 수명 초기에)
S82Y
BAT02의 경우
4 분 / 8A (25 ℃, 배터리 완전 충전, 배터리 수명 초기에)
충전
성능
방식 정전압 정전류 충전 방식
충전 전압 * 8 27.4V/26.2V (TYP.)
최대 충전 전류 0.35A (TYP.)
과전압 보호 * 8 있음 (30V TYP.)
부속
기능
보호
기능
백업 정지 * 8 있음 (18.5V TYP.)
과전류 보호 * 8 있음 (5.7A/11.7A TYP.)
배터리 오접속 보호 * 8 있음
입력
기능
백업 ON / OFF 입력 * 8 있음
출력
기능
출력 표시 등 있음 (색 : 녹색)
배터리 상태 표시 등 * 8 있음 (색 : 적색)
배터리 상태 출력 * 8 있음 (릴레이 : DC24V, 0.1A)
백업 상태 표시 등 있음 (색상 : 적색)
동작 모드 출력 있음 (릴레이 : DC24V, 0.1A)
기타 사용 온도 범위 부하 전류 감쇠 곡선 참조 (단, 결로 및 결빙되지 않을 것)
보존 온도 -25 ~ +65 ℃
사용 주위 습도 25 ~ 85 % (보관 습도 25 ~ 90 %)
내전압 * 4 * 9 AC3.0kV 1min (S8TS-06024 □의 AC 입력 단자 전체)와
         (S8T-DCBU-01의 모든 단자 및
          S8TS-06024 □ 출력 단자 전체)간 (검출 전류 20mA)
AC2.0kV 1min (S8TS-06024 □의 AC 입력 단자 전체)와
         () 간 (검출 전류 20mA)
AC1.0kV 1min (S8T-DCBU-01의 모든 단자 및 S8TS-06024 □ 출력 단자)와
                                 (
)  간 (검출 전류 20mA)
절연 저항 * 4 100MΩ 이상 (S8T-DCBU-01의 모든 단자및 S8TS-06024 □ 출력 단자 전체)와
(S8TS-06024 □의 AC 입력 단자 전체, ) 간 DC500V에서
내진동 * 4 * 10 10 ~ 55Hz 편진폭 0.375mm 3 방향 각 2h에서 이상이 없을 것
내충격 * 4 * 10 150m / s 2 6 방향 각 3 회에서 이상이 없을 것
잡음 단자 전압 * 4 EN61204-3 ClassA 적합, FCC 클래스 A 준거
방사 전계 강도 * 4 EN61204-3 ClassA 적합
안전 규격 UL : UL508 (Listing, Class 2 : Per UL1310) * 11,
UL60950-1, UL1604 (Class Ⅰ / Division2, Group A, B, C, D Hazardous Locations)
cUL : CSA C22.2 No.14, No.60950- 1,
No.213 (Class Ⅰ / Division2, Group A, B, C, D Hazardous Locations)
EN / VDE : EN50178 (= VDE0160), EN60950-1 (= VDE0805 Teil1)
사이즈 120 × 120 × 43mm
질량 약 350g



* 1. 상세한 내용은 카탈로그의 "● S8TS-06024 □ 출력 전압 설정에 대해서"를 참조하십시오.
* 2. 출력 특성은 출력단에서 규정하고 있습니다.
* 3. S8TS-06024 □ 성능에 따라 규정합니다.
* 4. S8TS-06024 □ 접속에서 규정합니다.
* 5. 백업 운전 변환 시 출력 전압은 21.0V (min.)입니다.
* 6 최소 출력 이하에서의 사용은 배터리의 수명을 현저하게 떨어뜨립니다.
   출력이 최소 출력 이상이 되도록 부하측 회로를 설계해 주십시오.
* 7. 상세한 내용은 "■ 백업 시간 (참고 값)"을 참조해 주십시오.
* 8. 상세한 내용은 "■ 기능 설명"을 참조해 주십시오.
* 9. S8TS-06024 □를 N 대 접속한 경우의 검출 전류는 20mA × N으로 설정해 주십시오.
* 10. 엔드 플레이트 (PFP-M)를 본체의 양끝에 설치하십시오.
* 11. UL508 (Class2 : per UL1310)을 만족하기 위해서는 다음 중 하나에 대응해야 합니다. 단 S8TS-06024 □ 의 접속 대수는 1 대로만 한정됩니다.
   (1) S82Y-TS01 퓨즈를 UL Listed 및 DC32Vmin/3A max 상품으로 교환하고, S8T-DCBU-01과 접속해 주십시오.
   (2) 그림 1의 위치에 UL Listed 및 DC32Vmin/2.5A max인 퓨즈를 접속하십시오.



형식 S8T-DCBU-02
입력
조건
전압 범위 DC24 ~ 28V
전류 충전 시 0.4A
대기 시 0.18A
출력
특성
* 1
업 시 출력 전압 24V 입력 시 : 22.5V TYP., 22.0Vmin
28V 입력 시 : 26.4V TYP., 25.8Vmin
출력 전류 2.5A
백업 시간 * 2 DC21.6V 강하될 때까지 소요되는 시간 (완전 충전시)
1,000 ms 이상 (출력 전류 1.2A)
500ms 이상 (출력 전류 2.5A)
부속
기능
출력 기능
* 3
READY 표시등 있음 (색 : 녹색)
READY 출력 있음 (릴레이 : DC24V, 0.1A max.)
백업 표시등 있음 (색 : 적색)
백업 출력 있음 (릴레이 : DC24V, 0.1A max.)
과전류 보호 역 L 자 전압 강하형, 자동 복귀, 과전류 검출점 5.8 ~ 6.8A
과전압 보호 있음
병렬 운전 가능 (4대까지)
직렬 운전 불가
기타 사용 주위 온도 부하 전류 감쇠 곡선 참조 (단, 결로 및 결빙되지 않을 것)
보존 온도 -25 ~ +65 ℃
사용 주위 습도 25 ~ 85 % (보관 습도 25 ~ 90 %)
내전압 * 4 AC1.0kV 1min (DC 접속 단자 전체)와 ( ) 간 (검출 전류 20mA)
AC500V 1min (DC 접속 단자 · )와 (신호 출력 단자 전체) 간
(검출 전류 20mA)
절연 저항 100MΩ 이상 (DC 연결 단자)와 ( ) 사이 DC500V에서
내진동 * 5 * 6 10 ~ 55Hz 편진폭 0.375mm 3 방향 각 2h에서 이상이 없을 것
내충격 * 5 * 6 150m / s 2 6 방향 각 3 회에서 이상이 없을 것
잡음 단자 전압 * 5 EN61204-3 Class B 적합, FCC 클래스 A 준거
방사 방해 전계 강도 EN61204-3 Class B 적합
안전 규격 UL : UL508 (Listing, Class2 : Per UL1310) * 7, UL60950-1,
UL1604 (Class Ⅰ / Division2, Group A, B, C, D Hazardous Locations)
cUL : CSA C22.2 No.14, No.60950-1 , No.213
(Class Ⅰ / Division2, Group A, B, C, D Hazardous Locations)
EN / VDE : EN50178 (= VDE0160),
EN60950-1 (= VDE0805 Teil1) D Hazardous Locations)
SEMI 표준 SEMI F47-0200
무게 450g 이하

* 1. 출력 특성은 출력단에서 규정합니다.
* 2. 상세한 내용은 "■ 백업 시간"을 참조해 주십시오.
* 3. 상세한 내용은 "■ 기능 설명"을 참조해 주십시오.
* 4. S8T-DCBU-02를 N 대 접속한 경우의 검출 전류는 20mA × N으로 설정해 주십시오.
* 5. S8TS-06024 □ 접속에서 규정합니다.
* 6. 엔드 플레이트 (PFP-M : 별매)를 본체의 양끝에 설치해 주십시오. "■ 레일 설치용 별매품"을 참조해 주십시오.
* 7. UL508 (Class 2 : Per UL1310)는 S8TS-06024 □ 1대, S8T-DCBU-02 1 대 접속으로만 한정됩니다.



특성 데이터

■ 특성 / 기능

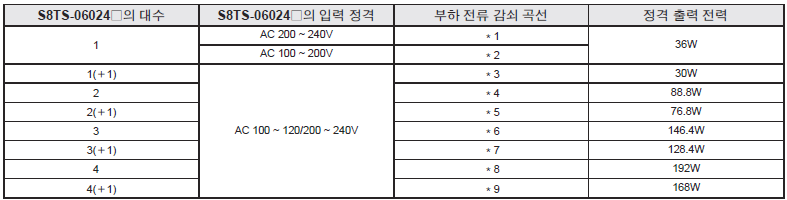

● 경감 곡선

주 1 (+1)은 여유 운전을 나타냅니다.
주 2. 부하 전류 감쇠에 문제가 있는 경우에는 강제 공냉으로 사용해 주십시오.
주 3. 주위 온도는 파워 서플라이에서부터 50mm 아래에서 규정합니다.
주 4. 배터리 사용 온도 범위는 S8T-DCBU-01과 다르게 0 ~ 40 ℃입니다. 또한 배터리의 주위 온도는 배터리의 표면 온도에서 규정합니다.
주 5. S8T-DCBU-01에서 에너지가 소비되기 때문에 S8TS-06024 □ 연결 대수의 합계 출력 용량은 측정할 수 없습니다.

S8T-DCBU-01



S8T-DCBU-01

S8T-DCBU-01



S8T-DCBU-01
