(단위 : mm)
DC 백업 블록 (본체) S8T-DCBU-01
순간 정전 대책 블록 S8T-DCBU-02
버스 라인 커넥터 S8T-BUS03
배터리 홀더 S82Y-TS01
지지 레일 (알루미늄) PFP-100N PFP-50N
지지 레일 (알루미늄) PFP-100N2

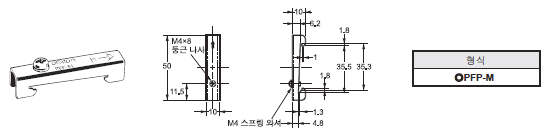

스터드 (엔드 플레이트) PFP-M

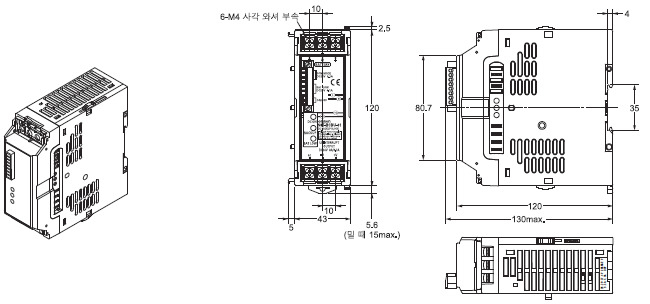

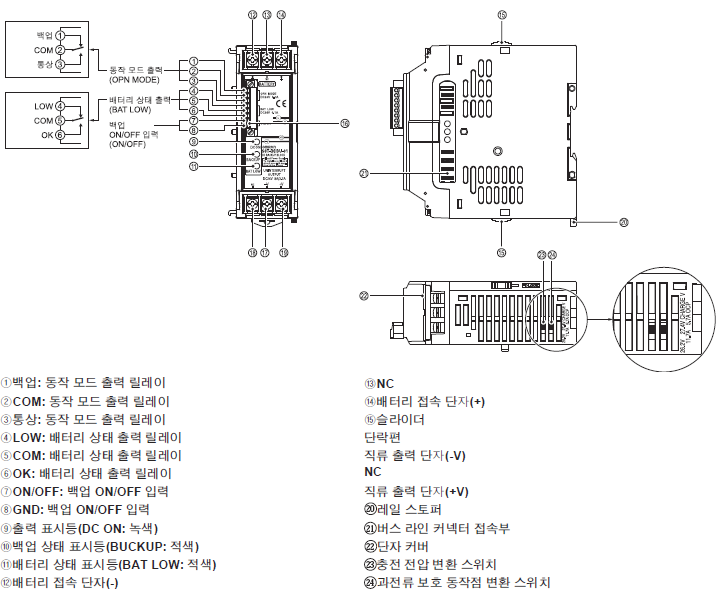

● DC 백업 블록 (본체) S8T-DCBU-01

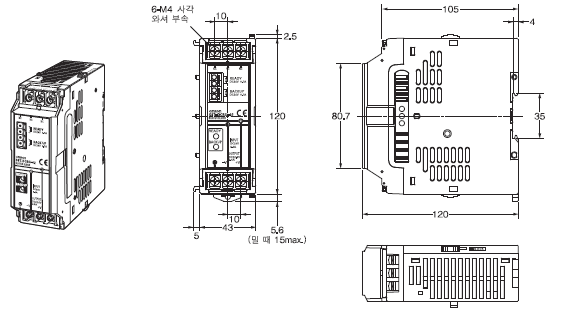

● 순시 정전 대책 블록 S8T-DCBU-02
① ② READY (READY : B 접점) ③ ④ 백업 출력 (BACKUP : B 접점) ⑤ READY 표시등 (READY : 녹색) ⑥ 백업 표시등 (BACKUP : 빨강) ⑦ NC ⑧ 슬라이더
⑨ 그라운드 단자 () ⑩ 입출력 단자 (-V) ⑪ 입출력 단자 (+V) ⑫ 레일 스토퍼 ⑬ 버스 라인 커넥터 접속부 ⑭ 단자 커버

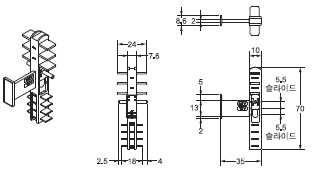

● 버스 라인 커넥터 S8T-BUS03
① 셀렉터 ② (GR) 버스 라인 커넥터 단자 ③ NC ④ 직류 (+V) 버스 라인 커넥터 단자 ⑤ 직류 (-V) 버스 라인 커넥터 단자

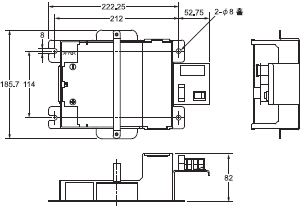

● 배터리 홀더 S82Y-TS01
① 배터리 트레이 ② 퓨즈 ③ 단자대 ④ 스위치 ⑤ 배터리 A (별매) ⑥ 배터리 B (별매) ⑦ 보호 커버
