Home > Product > Sensor > 근접센서 > 원주형 > E2EW

Local Navigation

Sensor

용접 공정을 위한 근접 센서
E2EW
철과 알루미늄이 혼합 라인에서도 안정 검출.
 마이 페이지에 스크랩하기
Service Info
    대체상품보기
대체상품이 존재하지 않습니다.
특징
종류
상세사양
 |
외형도
 |
자료 다운로드
 |

    ※ ◎ 표시 또는 회색 배경 표기의 기종은 표준 재고 기종입니다. 무 표시 (주문 생산 기종)의 납기에 대해서는 거래 대리점에 문의하십시오.

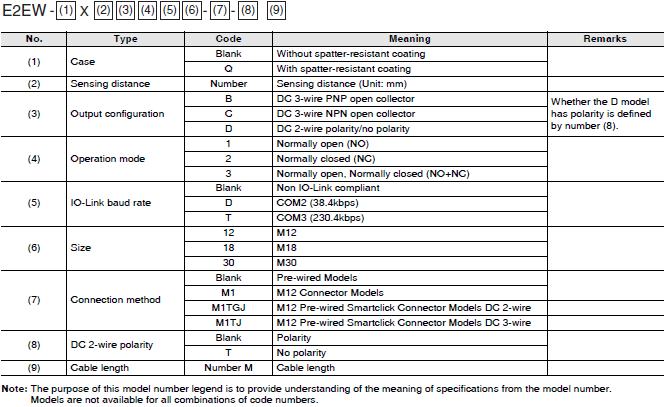

E2EW 시리즈 형식 기준

직류 3선식

E2EW 라인업 2

종류

[프리미엄 모델]

E2EW 시리즈 (초 장거리 타입)

직류 3선식

실드 타입 * 1

크기
(검출 거리)		 연결 방식 동작 모드 형식
PNP NPN
M18
(12mm)		 코드 인출 (2m) * 2 NO E2EW-X12B1T18 2M * E2EW-X12C118 2M
NC E2EW-X12B218 2M E2EW-X12C218 2M
NO + NC E2EW-X12B3T18 2M * ---
M12 스마트 클릭
커넥터 중계 (0.3m)		 NO E2EW-X12B1T18-M1TJ 0.3M * E2EW-X12C118-M1TJ 0.3M
NC E2EW-X12B218-M1TJ 0.3M E2EW-X12C218-M1TJ 0.3M
NO + NC E2EW-X12B3T18-M1TJ 0.3M * ---
M30
(22mm)		 코드 인출 (2m) * 2 NO E2EW-X22B1T30 2M * E2EW-X22C130 2M
NC E2EW-X22B230 2M E2EW-X22C230 2M
NO + NC E2EW-X22B3T30 2M * ---
M12 스마트 클릭
커넥터 중계 (0.3m)		 NO E2EW-X22B1T30-M1TJ 0.3M * E2EW-X22C130-M1TJ 0.3M
NC E2EW-X22B230-M1TJ 0.3M E2EW-X22C230-M1TJ 0.3M
NO + NC E2EW-X22B3T30-M1TJ 0.3M * ---

*1. 근접 센서를 금속에 묻어 사용하는 경우 카탈로그의 주변 금속의 영향을 참조하십시오.
* 2. 케이블 길이가 5m 타입을 준비하고 있습니다. 형식은 형명 끝에 5M입니다. (예 : E2EW-X12B1T18 5M)

참고 : 1. "*"로 표시된 모델에는 IO-Link (COM3)가 장착되어 있습니다.
              IO-Link (COM2)의 경우 "E2EW-X [] [] [] D []" 형식의 모델 번호를 선택하십시오
　　　　(예 : E2EW-X12B1D18 2M).
　　　　작동 모드 NO는 IO-Link 통신을 통해 NC로 변경할 수 있습니다.
　　　2. IO-Link는 NC 유형 PNP 출력 또는 모든 유형의 NPN 출력에 대해 지원되지 않습니다.

[프리미엄 모델]

E2EW 시리즈 (장거리 타입)

직류 3선식

실드 타입 * 1

크기
(검출 거리)		 연결
방법		 작동 모드 모델
PNP NPN
M18
(10mm)		 코드 인출 (2m) * 2 NO E2EW-X10B1T18 2M * E2EW-X10C118 2M
NC E2EW-X10B218 2M E2EW-X10C218 2M
NO + NC E2EW-X10B3T18 2M * ---
M12 스마트 클릭
커넥터 중계 (0.3m)		 NO E2EW-X10B1T18-M1TJ 0.3M * E2EW-X10C118-M1TJ 0.3M
NC E2EW-X10B218-M1TJ 0.3M E2EW-X10C218-M1TJ 0.3M
NO + NC E2EW-X10B3T18-M1TJ 0.3M * ---
M30
(20mm)		 코드 인출 (2m) * 2 NO E2EW-X20B1T30 2M * E2EW-X20C130 2M
NC E2EW-X20B230 2M E2EW-X20C230 2M
NO + NC E2EW-X20B3T30 2M * ---
M12 스마트 클릭
커넥터 중계 (0.3m)		 NO E2EW-X20B1T30-M1TJ 0.3M * E2EW-X20C130-M1TJ 0.3M
NC E2EW-X20B230-M1TJ 0.3M E2EW-X20C230-M1TJ 0.3M
NO + NC E2EW-X20B3T30-M1TJ 0.3M * ---

*1. 근접 센서를 금속에 묻어 사용하는 경우 카탈로그의 주변 금속의 영향을 참조하십시오.
* 2. 케이블 길이가 5m 타입을 준비하고 있습니다. 형식은 형명 끝에 5M입니다. (예 : E2EW-X12B1T18 5M)

참고 : 1. "*"로 표시된 모델에는 IO-Link (COM3)가 장착되어 있습니다.
              IO-Link (COM2)의 경우 "E2EW-X [] [] [] D []" 형식의 모델 번호를 선택하십시오
　　　　(예 : E2EW-X12B1D18 2M).
　　　　작동 모드 NO는 IO-Link 통신을 통해 NC로 변경할 수 있습니다.
　　　2. IO-Link는 NC 유형 PNP 출력 또는 모든 유형의 NPN 출력에 대해 지원되지 않습니다.

[프리미엄 모델]

E2EW-Q 시리즈 (장거리 타입)

직류 3선식

실드 타입 * 1

크기
(검출 거리)		 연결 방식 동작 모드 형식
PNP NPN
M18
(12mm)		 코드 인출 (2m) * 2 NO E2EW-QX12B1T18 2M * E2EW-QX12C118 2M
NC E2EW-QX12B218 2M E2EW-QX12C218 2M
NO + NC E2EW-QX12B3T18 2M * ---
M12 스마트 클릭
커넥터 중계 (0.3m)		 NO E2EW-QX12B1T18-M1TJ 0.3M * E2EW-QX12C118-M1TJ 0.3M
NC E2EW-QX12B218-M1TJ 0.3M E2EW-QX12C218-M1TJ 0.3M
NO + NC E2EW-QX12B3T18-M1TJ 0.3M * ---
M30
(22mm)		 코드 인출 (2m) * 2 NO E2EW-QX22B1T30 2M * E2EW-QX22C130 2M
NC E2EW-QX22B230 2M E2EW-QX22C230 2M
NO + NC E2EW-QX22B3T30 2M * ---
M12 스마트 클릭
커넥터 중계 (0.3m)		 NO E2EW-QX22B1T30-M1TJ 0.3M * E2EW-QX22C130-M1TJ 0.3M
NC E2EW-QX22B230-M1TJ 0.3M E2EW-QX22C230-M1TJ 0.3M
NO + NC E2EW-QX22B3T30-M1TJ 0.3M * ---

 *1. 근접 센서를 금속에 내장하는 경우 카탈로그의 주변 금속의 영향을 참조하십시오.
* 2. 케이블 길이가 5m 인 모델은 "5M"접미사로도 제공됩니다. (예 : E2EW-QX12B1T18 5M)

참고 : 1. "*"로 표시된 모델에는 IO-Link (COM3)가 장착되어 있습니다. IO-Link (COM2)의 경우
　　　　"E2EW-QX [] [] [] D []" 형식의 모델 번호를 선택하십시오
　　　　(예 : E2EW-QX12B1D18 2M).
　　　　작동 모드 NO는 IO-Link 통신을 통해 NC로 변경할 수 있습니다.
　　　2. IO-Link는 NC 유형 PNP 출력 또는 모든 유형의 NPN 출력에 대해 지원되지 않습니다

[프리미엄 모델]

E2EW-Q 시리즈 (스패터 대책 장거리 타입)

직류 3선식

실드 타입 * 1

크기
(검출 거리)		 연결 방식 동작 모드 형식
PNP NPN
M18
(10mm)		 코드 인출 (2m) * 2 NO E2EW-QX10B1T18 2M * E2EW-QX10C118 2M
NC E2EW-QX10B218 2M E2EW-QX10C218 2M
NO + NC E2EW-QX10B3T18 2M * ---
M12 스마트 클릭
커넥터 중계 (0.3m)		 NO E2EW-QX10B1T18-M1TJ 0.3M * E2EW-QX10C118-M1TJ 0.3M
NC E2EW-QX10B218-M1TJ 0.3M E2EW-QX10C218-M1TJ 0.3M
NO + NC E2EW-QX10B3T18-M1TJ 0.3M * ---
M30
(20mm)		 코드 인출 (2m) * 2 NO E2EW-QX20B1T30 2M * E2EW-QX20C130 2M
NC E2EW-QX20B230 2M E2EW-QX20C230 2M
NO + NC E2EW-QX20B3T30 2M * ---
M12 스마트 클릭
커넥터 중계 (0.3m)		 NO E2EW-QX20B1T30-M1TJ 0.3M * E2EW-QX20C130-M1TJ 0.3M
NC E2EW-QX20B230-M1TJ 0.3M E2EW-QX20C230-M1TJ 0.3M
NO + NC E2EW-QX20B3T30-M1TJ 0.3M * ---

 *1. 근접 센서를 금속에 내장하는 경우 카탈로그의 주변 금속의 영향을 참조하십시오.
* 2. 케이블 길이가 5m 인 모델은 "5M"접미사로도 제공됩니다. (예 : E2EW-QX12B1T18 5M)

참고 : 1. "*"로 표시된 모델에는 IO-Link (COM3)가 장착되어 있습니다. IO-Link (COM2)의 경우
　　　　"E2EW-QX [] [] [] D []" 형식의 모델 번호를 선택하십시오
　　　　(예 : E2EW-QX12B1D18 2M).
　　　　작동 모드 NO는 IO-Link 통신을 통해 NC로 변경할 수 있습니다.
　　　2. IO-Link는 NC 유형 PNP 출력 또는 모든 유형의 NPN 출력에 대해 지원되지 않습니다

[기본 모델]

E2EW 시리즈 (단거리 타입)

직류 3선식

실드 타입

크기
(검출 거리)		 연결
방법		 작동 모드 모델
PNP NPN
M12
(2mm)		 코드 인출 (2m) * NO E2EW-X2B112 2M E2EW-X2C112 2M
NC E2EW-X2B212 2M E2EW-X2C212 2M
NO + NC E2EW-X2B312 2M E2EW-X2C312 2M
M12 스마트 클릭
커넥터 중계 (0.3m)		 NO E2EW-X2B112-M1TJ 0.3M E2EW-X2C112-M1TJ 0.3M
NC E2EW-X2B212-M1TJ 0.3M E2EW-X2C212-M1TJ 0.3M
NO + NC E2EW-X2B312-M1TJ 0.3M E2EW-X2C312-M1TJ 0.3M
M18
(5mm)		 코드 인출 (2m) * NO E2EW-X5B118 2M E2EW-X5C118 2M
NC E2EW-X5B218 2M E2EW-X5C218 2M
NO + NC E2EW-X5B318 2M E2EW-X5C318 2M
M12 스마트 클릭
커넥터 중계 (0.3m)		 NO E2EW-X5B118-M1TJ 0.3M E2EW-X5C118-M1TJ 0.3M
NC E2EW-X5B218-M1TJ 0.3M E2EW-X5C218-M1TJ 0.3M
NO + NC E2EW-X5B318-M1TJ 0.3M E2EW-X5C318-M1TJ 0.3M
M30
(10mm)		 코드 인출 (2m) * NO E2EW-X10B130 2M E2EW-X10C130 2M
NC E2EW-X10B230 2M E2EW-X10C230 2M
NO + NC E2EW-X10B330 2M E2EW-X10C330 2M
M12 스마트 클릭
커넥터 중계 (0.3m)		 NO E2EW-X10B130-M1TJ 0.3M E2EW-X10C130-M1TJ 0.3M
NC E2EW-X10B230-M1TJ 0.3M E2EW-X10C230-M1TJ 0.3M
NO + NC E2EW-X10B330-M1TJ 0.3M E2EW-X10C330-M1TJ 0.3M

* 코드 길이 5m 타입을 준비하고 있습니다.형식은 끝이 5M입니다 (예 : E2EW-X2B112 5M).

참고. 베이직 모델은 IO-Link를 지원하지 않습니다.

[기본 모델]

E2EW-Q 시리즈 (스패터 대책 단거리 타입)

직류 3선식

실드 타입

크기
(검출 거리)		 연결 방식 동작 모드 형식
PNP NPN
M12
(2mm)		 코드 인출 (2m) * NO E2EW-QX2B112 2M E2EW-QX2C112 2M
NC E2EW-QX2B212 2M E2EW-QX2C212 2M
NO + NC E2EW-QX2B312 2M E2EW-QX2C312 2M
M12 스마트 클릭
커넥터 중계 (0.3m)		 NO E2EW-QX2B112-M1TJ 0.3M E2EW-QX2C112-M1TJ 0.3M
NC E2EW-QX2B212-M1TJ 0.3M E2EW-QX2C212-M1TJ 0.3M
NO + NC E2EW-QX2B312-M1TJ 0.3M E2EW-QX2C312-M1TJ 0.3M
M18
(5mm)		 코드 인출 (2m) * NO E2EW-QX5B118 2M E2EW-QX5C118 2M
NC E2EW-QX5B218 2M E2EW-QX5C218 2M
NO + NC E2EW-QX5B318 2M E2EW-QX5C318 2M
M12 스마트 클릭
커넥터 중계 (0.3m)		 NO E2EW-QX5B118-M1TJ 0.3M E2EW-QX5C118-M1TJ 0.3M
NC E2EW-QX5B218-M1TJ 0.3M E2EW-QX5C218-M1TJ 0.3M
NO + NC E2EW-QX5B318-M1TJ 0.3M E2EW-QX5C318-M1TJ 0.3M
M30
(10mm)		 코드 인출 (2m) * NO E2EW-QX10B130 2M E2EW-QX10C130 2M
NC E2EW-QX10B230 2M E2EW-QX10C230 2M
NO + NC E2EW-QX10B330 2M E2EW-QX10C330 2M
M12 스마트 클릭
커넥터 중계 (0.3m)		 NO E2EW-QX10B130-M1TJ 0.3M E2EW-QX10C130-M1TJ 0.3M
NC E2EW-QX10B230-M1TJ 0.3M E2EW-QX10C230-M1TJ 0.3M
NO + NC E2EW-QX10B330-M1TJ 0.3M E2EW-QX10C330-M1TJ 0.3M

* 코드 길이 5m 타입을 준비하고 있습니다.형식은 끝이 5M입니다 (예 : E2EW-X2B112 5M).

참고. 베이직 모델은 IO-Link를 지원하지 않습니다.

액세서리 (별매)

센서 I / O 커넥터

(커넥터 중계 타입 필수) 센서 I / O 커넥터는 센서와 함께 제공되지 않습니다. 필요에 따라 별도로 주문해야합니다.
원형 방수 커넥터 XS5 시리즈

형상 케이블 사양 종류 케이블
외경 (mm)		 케이블
인출 방향		 케이블
길이(m)		 센서 I/O 커넥터 형식
M12
스마트 클릭
커넥터
3770_lu_8_1		 PVC
로봇 케이블		 한쪽 커넥터 φ6 스트레이트 1 XS5F-D421-C80-F
2 XS5F-D421-D80-F
3 XS5F-D421-E80-F
5 XS5F-D421-G80-F
10 XS5F-D421-J80-F
L 형 1 XS5F-D422-C80-F
2 XS5F-D422-D80-F
3 XS5F-D422-E80-F
5 XS5F-D422-G80-F
10 XS5F-D422-J80-F
양쪽 커넥터 φ6 스트레이트(소켓) /
스트레이트(플러그)		 1 XS5W-D421-C81-F
2 XS5W-D421-D81-F
3 XS5W-D421-E81-F
5 XS5W-D421-G81-F
10 XS5W-D421-J81-F
L 형(소켓) /
직각(플러그)		 2 XS5W-D422-D81-F
5 XS5W-D422-G81-F
L 형(소켓) /
L 형(플러그)		 2 XS5W-D423-D81-F
5 XS5W-D423-G81-F
L 형(소켓) /
스트레이트(플러그)		 2 XS5W-D424-D81-F
5 XS5W-D424-G81-F

참고 : 커넥터에 대한 자세한 내용은 카탈로그의 XS5 시리즈를 참조하십시오.

정보 갱신 : 2020/04/01
