커넥터 단자대 변환 유니트 |
|
XW2R (PLC 연결 유형)
|
|
|
|
|
|
|
PLC 연결에 특화된 커넥터 단자대 변환 유니트 일부 상품은 2024년 3월 수주 종료 예정
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Service Info |
|
대체상품보기 |
|
대체상품이 존재하지 않습니다.
|
|
|
|
|
|
※ ◎ 표시 또는 회색 배경 표기의 기종은 표준 재고 기종입니다. 무 표시 (주문 생산 기종)의 납기에 대해서는 거래 대리점에 문의하십시오.
오므론 PLC 연결 유형
전원 단자
형식 목록
오므론 PLC 타입 선정 표
16 점 타입
입출력 |
I / O 점수 |
I / O 유닛 |
PLC 연결 유형 형식 |
연결 케이블 * |
입력 |
32 |
CJ1W-ID231 |
XW2R-P16GD-C1-COM : 2 대
XW2R-N16GD-C1-COM : 2 개 |
XW2Z- □□□ D : 1 개 |
CS1W-ID231 |
64 |
CJ1W-ID261 |
XW2R-P16GD-C1-COM : 4 대
XW2R-N16GD-C1-COM : 4 개 |
XW2Z- □□□ D : 2 개 |
CS1W-ID261 |
입출력 |
16 |
CJ1W-MD231 (입력측) |
XW2R-P16GD-C1-COM : 1 대
XW2R-N16GD-C1-COM : 1 개 |
XW2Z- □□□ A : 1 개 |
32 |
CJ1W-MD261 (입력측) |
XW2R-P16GD-C1-COM : 2 대
XW2R-N16GD-C1-COM : 2 개 |
XW2Z- □□□ D : 1 개 |
CS1W-MD261 (입력측) |
CS1W-MD262 (입력측) |
CS1W-MD561 (입력측) |
입력 |
32 |
CJ1W-ID232 |
XW2R-P16GD-C1-COM : 2 대
XW2R-N16GD-C1-COM : 2 개 |
XW2Z- □□□ N : 1 개 |
CJ1W-ID233 |
입출력 |
CJ1W-MD263 (입력측) |
CJ1W-MD563 (입력측) |
입력 |
64 |
CJ1W-ID262 |
XW2R-P16GD-C1-COM : 4 대
XW2R-N16GD-C1-COM : 4 개 |
XW2Z- □□□ N : 2 개 |
출력 |
32 |
CJ1W-OD231 |
XW2R-P16GD-C3-COM : 2 개 |
XW2Z- □□□ L : 1 개 |
CS1W-OD231 |
CS1W-OD232 |
CJ1W-OD232 |
XW2R-P16GD-C3-COM : 2 개 |
XW2Z- □□□ N : 2 개 |
CJ1W-OD233 |
CJ1W-OD234 |
64 |
CJ1W-OD261 |
XW2R-P16GD-C3-COM : 4 개 |
XW2Z- □□□ L : 2 개 |
CS1W-OD261 |
CJ1W-OD262 |
XW2R-P16GD-C3-COM : 4 개 |
XW2Z- □□□ N : 2 개 |
CJ1W-OD263 |
입출력 |
16 |
CJ1W-MD231 (출력측) |
XW2R-P16GD-C3-COM : 1 개 |
XW2Z- □□□ A : 1 개 |
32 |
CJ1W-MD261 (출력측) |
XW2R-P16GD-C3-COM : 2 개 |
XW2Z- □□□ L : 1 개 |
CS1W-MD261 (출력측) |
CS1W-MD262 (출력측) |
CS1W-MD561 (출력측) |
32 점 타입
입출력 |
I / O 점수 |
I / O 유닛 |
PLC 연결 유형 형식 |
연결 케이블 * |
입력 |
32 |
CJ1W-ID231 |
XW2R-P32GD-C1-COM : 1 대
XW2R-N32GD-C1-COM : 1 개 |
XW2Z- □□□ PF : 1 개 또는 /
XW2Z- □□□□ BF-L : 1 개 |
CS1W-ID231 |
64 |
CJ1W-ID261 |
XW2R-P32GD-C1-COM : 2 대
XW2R-N32GD-C1-COM : 2 개 |
XW2Z- □□□ PF : 2 개 또는 /
XW2Z- □□□□ BF-L : 2 개 |
CS1W-ID261 |
입출력 |
32 |
CJ1W-MD261 (입력측) |
XW2R-P32GD-C1-COM : 1 대
XW2R-N32GD-C1-COM : 1 개 |
XW2Z- □□□ PF : 1 개 또는 /
XW2Z- □□□□ BF-L : 1 개 |
CS1W-MD261 (입력측) |
CS1W-MD262 (입력측) |
CS1W-MD561 (입력측) |
입력 |
32 |
CJ1W-ID232 |
XW2R-P32GD-C2-COM : 1 대
XW2R-N32GD-C2-COM : 1 개 |
XW2Z- □□□ PM : 1 개 또는 /
XW2Z- □□□□ FF-L : 1 개 |
CJ1W-ID233 |
64 |
CJ1W-ID262 |
XW2R-P32GD-C2-COM : 2 대
XW2R-N32GD-C2-COM : 2 개 |
XW2Z- □□□ PM : 2 개 또는 /
XW2Z- □□□□ FF-L : 2 개 |
입출력 |
32 |
CJ1W-MD263 (입력측) |
XW2R-P32GD-C2-COM : 1 대
XW2R-N32GD-C2-COM : 1 개 |
XW2Z- □□□ PM : 1 개 또는 /
XW2Z- □□□□ FF-L : 1 개 |
CJ1W-MD563 (입력측) |
출력 |
32 |
CJ1W-OD231 |
XW2R-P32GD-C3-COM : 1 개 |
XW2Z- □□□ PF : 1 개 또는 /
XW2Z- □□□□ BF-L : 1 개 |
CS1W-OD231 |
CS1W-OD232 |
64 |
CJ1W-OD261 |
XW2R-P32GD-C3-COM : 2 개 |
XW2Z- □□□ PF : 2 개 또는 /
XW2Z- □□□□ BF-L : 2 개 |
CS1W-OD261 |
CS1W-OD262 |
입출력 |
32 |
CJ1W-MD261 (출력측) |
XW2R-P32GD-C3-COM : 1 개 |
XW2Z- □□□ PF : 1 개 또는 /
XW2Z- □□□□ BF-L : 1 개 |
CS1W-MD261 (출력측) |
CS1W-MD262 (출력측) |
CS1W-MD561 (출력측) |
출력 |
32 |
CJ1W-OD232 |
XW2R-P32GD-C4-COM : 1 개 |
XW2Z- □□□ PM : 1 개 또는 /
XW2Z- □□□□ FF-L : 1 개 |
CJ1W-OD233 |
CJ1W-OD234 |
64 |
CJ1W-OD262 |
XW2R-P32GD-C4-COM : 2 개 |
XW2Z- □□□ PM : 2 개 또는 /
XW2Z- □□□□ FF-L : 2 개 |
CJ1W-OD263 |
입출력 |
32 |
CJ1W-MD263 (출력측) |
XW2R-P32GD-C4-COM : 1 개 |
XW2Z- □□□ PM : 1 개 또는 /
XW2Z- □□□□ FF-L : 1 개 |
CJ1W-MD563 (출력측) |
* □□□□에는 케이블 길이가 들어갑니다. 자세한 내용은 아래의 "PLC 연결 용 케이블"을 참조하십시오.
주 모든 PLC 연결에 대응하고 있지 않습니다.
PLC 연결 용 케이블
XW2Z- □□□ PF XW2Z- □□□□ BF-L
커넥터 : 후지쯔 컴포넌트 (주) 제 커넥터 40 극 -MIL 커넥터 40 극
외관 |
케이블의
길이 L (m) |
실드 있음 |
실드 없음 |
형식 |
|
형식 |
|
0.5 |
◎ |
XW2Z-050PF |
|
◎ |
XW2Z-0050BF-L |
1 |
◎ |
XW2Z-100PF |
|
◎ |
XW2Z-0100BF-L |
1.5 |
◎ |
XW2Z-150PF |
|
◎ |
XW2Z-0150BF-L |
2 |
◎ |
XW2Z-200PF |
|
◎ |
XW2Z-0200BF-L |
3 |
◎ |
XW2Z-300PF |
|
◎ |
XW2Z-0300BF-L |
5 |
◎ |
XW2Z-500PF |
|
◎ |
XW2Z-0500BF-L |
7 |
─ |
|
|
XW2Z-0700BF-L |
10 |
─ |
|
|
XW2Z-1000BF-L |
XW2Z- □□□ PM XW2Z- □□□□ FF-L
커넥터 : MIL 커넥터 40 극 -MIL 커넥터 40 극
외관 |
케이블의
길이 L (m) |
실드 있음 |
실드 없음 |
형식 |
|
형식 |
|
0.5 |
◎ |
XW2Z-050PM |
|
◎ |
XW2Z-0050FF-L |
1 |
◎ |
XW2Z-100PM |
|
◎ |
XW2Z-0100FF-L |
1.5 |
◎ |
XW2Z-150PM |
|
◎ |
XW2Z-0150FF-L |
2 |
◎ |
XW2Z-200PM |
|
◎ |
XW2Z-0200FF-L |
3 |
◎ |
XW2Z-300PM |
|
◎ |
XW2Z-0300FF-L |
5 |
◎ |
XW2Z-500PM |
|
◎ |
XW2Z-0500FF-L |
7 |
─ |
|
|
XW2Z-0700FF-L |
10 |
─ |
|
|
XW2Z-1000FF-L |
푸시 인 타입
외관 |
I / O 점수 |
입력 / 출력 |
형식 |
A 치수 (mm) |
|
16 |
입력 |
XW2R-P16GD-C1-COM |
98.5 |
출력 |
XW2R-P16GD-C3-COM |
32 |
입력 |
XW2R-P32GD-C1-COM |
186.7 |
XW2R-P32GD-C2-COM |
출력 |
XW2R-P32GD-C3-COM |
XW2R-P32GD-C4-COM |
* 외관 색상은 입력 용 (XW2R-P □□ GD-C1 / C2-COM)가 흑색 출력용 (XW2R-P □□ GD-C3 / C4-COM)이 녹색입니다.

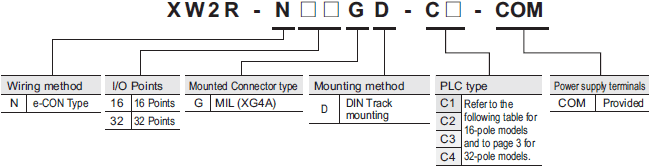

e-CON 유형
외관 |
I / O 점수 |
입력 / 출력 |
형식 |
A 치수 (mm) |
|
16 |
입력 |
XW2R-N16GD-C1-COM |
98.5 |
32 |
XW2R-N32GD-C1-COM |
186.7 |
XW2R-N32GD-C2-COM |
전원 단자 없음
형식 목록
오므론 PLC 타입 선정 표
입출력 |
I / O 점수 |
I / O 유닛 |
PLC 연결 유형 형식 * 1 |
연결 케이블 * 2 |
입력 |
32 |
CJ1W-ID231 |
XW2R- □ 34GD-C1 : 1 개 |
XW2Z- □□□ PF : 1 개 또는 /
XW2Z- □□□□ BF-L : 1 개 |
CS1W-ID231 |
64 |
CJ1W-ID261 |
XW2R- □ 34GD-C1 : 2 개 |
XW2Z- □□□ PF : 2 개 또는 /
XW2Z- □□□□ BF-L : 2 개 |
CS1W-ID261 |
입출력 |
32 |
CJ1W-MD261 (입력측) |
XW2R- □ 34GD-C1 : 1 개 |
XW2Z- □□□ PF : 1 개 또는 /
XW2Z- □□□□ BF-L : 1 개 |
CS1W-MD261 (입력측) |
CS1W-MD262 (입력측) |
CS1W-MD561 (입력측) |
입력 |
32 |
CJ1W-ID232 |
XW2R- □ 34GD-C2 : 1 개 |
XW2Z- □□□ PM : 1 개 또는 /
XW2Z- □□□□ FF-L : 1 개 |
CJ1W-ID233 |
64 |
CJ1W-ID262 |
XW2R- □ 34GD-C2 : 2 개 |
XW2Z- □□□ PM : 2 개 또는 /
XW2Z- □□□□ FF-L : 2 개 |
입출력 |
32 |
CJ1W-MD263 (입력측) |
XW2R- □ 34GD-C2 : 1 개 |
XW2Z- □□□ PM : 1 개 또는 /
XW2Z- □□□□ FF-L : 1 개 |
CJ1W-MD563 (입력측) |
출력 |
32 |
CJ1W-OD231 |
XW2R- □ 34GD-C3 : 1 개 |
XW2Z- □□□ PF : 1 개 또는 /
XW2Z- □□□□ BF-L : 1 개 |
CS1W-OD231 |
CS1W-OD232 |
64 |
CJ1W-OD261 |
XW2R- □ 34GD-C3 : 2 개 |
XW2Z- □□□ PF : 2 개 또는 /
XW2Z- □□□□ BF-L : 2 개 |
CS1W-OD261 |
CS1W-OD262 |
입출력 |
32 |
CJ1W-MD261 (출력측) |
XW2R- □ 34GD-C3 : 1 개 |
XW2Z- □□□ PF : 1 개 또는 /
XW2Z- □□□□ BF-L : 1 개 |
CS1W-MD261 (출력측) |
CS1W-MD262 (출력측) |
CS1W-MD561 (출력측) |
출력 |
32 |
CJ1W-OD232 |
XW2R- □ 34GD-C4 1 개 |
XW2Z- □□□ PM : 1 개 또는 /
XW2Z- □□□□ FF-L : 1 개 |
CJ1W-OD233 |
CJ1W-OD234 |
64 |
CJ1W-OD262 |
XW2R- □ 34GD-C4 : 2 개 |
XW2Z- □□□ PM : 2 개 또는 /
XW2Z- □□□□ FF-L : 2 개 |
CJ1W-OD263 |
입출력 |
32 |
CJ1W-MD263 (출력측) |
XW2R- □ 34GD-C4 1 개 |
XW2Z- □□□ PM : 1 개 또는 /
XW2Z- □□□□ FF-L : 1 개 |
CJ1W-MD563 (출력측) |

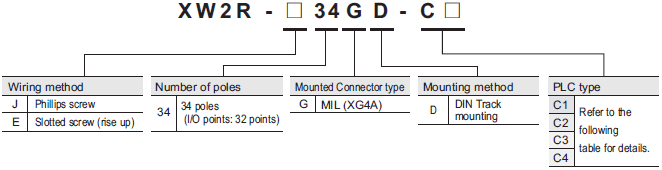

* 1. □에는 결선 방법의 J, E, P가 들어갑니다.
* 2. □□□□에는 케이블 길이가 들어갑니다. 자세한 내용은 위의 "PLC 연결 용 케이블"을 참조하십시오.
주 1. 모든 PLC 연결은 지원하고 있지 않습니다.
2.1 공통 / 32 점입니다.
3. 선정에 유용한 도구도 준비하고 있습니다.
플러스 스크류 타입
외관 |
I / O 점수 (극수) |
형식 |
|
32 (34) |
XW2R-J34GD-C1 |
XW2R-J34GD-C2 |
XW2R-J34GD-C3 |
XW2R-J34GD-C4 |
마이너스 스크류 타입
외관 |
I / O 점수 (극수) |
형식 |
|
32 (34) |
XW2R-E34GD-C1 |
XW2R-E34GD-C2 |
XW2R-E34GD-C3 |
XW2R-E34GD-C4 |
푸시 인 타입
외관 |
I / O 점수 (극수) |
형식 |
|
32 (34) |
XW2R-P34GD-C1 |
XW2R-P34GD-C2 |
XW2R-P34GD-C3 |
XW2R-P34GD-C4 |
미쓰비시 전기 (주) 제조 PLC 연결 유형
전원 단자
형식 목록
미쓰비시 전기 (주) 제조 PLC 타입 선정 표
I / O 점수 |
미쓰비시 전기 (주) 제조 PLC 형식 |
PLC 연결 유형 |
연결 케이블 * |
32 |
LX41C4 |
XW2R-P32GD-M1-COM : 1 개 |
XW2Z- □□□ B : 1 개 또는 /
XW2Z- □□□□ BF-L : 1 개 |
QX41 |
QX41-S1 |
QX41-S2 |
QX71 |
QH42P (입력) |
QX41Y41P (입력) |
64 |
LX42C4 |
XW2R-P32GD-M1-COM : 2 개 |
XW2Z- □□□ B : 2 개 또는 /
XW2Z- □□□□ BF-L : 2 개 |
QX42 |
QX42-S1 |
QX82 |
QX82-S1 |
32 |
LY41NT1P |
XW2R-P32GD-M2-COM : 1 개 |
XW2Z- □□□ B : 1 개 또는 /
XW2Z- □□□□ BF-L : 1 개 |
QY41P |
QY71 |
QH42P (출력) |
QX41Y41P (출력) |
64 |
LY42NT1P |
XW2R-P32GD-M2-COM : 2 개 |
XW2Z- □□□ B : 2 개 또는 /
XW2Z- □□□□ BF-L : 2 개 |
QY42P |
QY82P |
XW2Z- □□□ B XW2Z- □□□□ BF-L
커넥터 : 후지쯔 컴포넌트 (주) 제조 커넥터 40 극 -MIL 커넥터 40 극
외관 |
케이블의
길이 L (m) |
실드 있음 |
실드 없음 |
형식 |
|
형식 |
|
0.5 |
◎ |
XW2Z-050B |
|
◎ |
XW2Z-0050BF-L |
1 |
◎ |
XW2Z-100B |
|
◎ |
XW2Z-0100BF-L |
1.5 |
◎ |
XW2Z-150B |
|
◎ |
XW2Z-0150BF-L |
2 |
◎ |
XW2Z-200B |
|
◎ |
XW2Z-0200BF-L |
3 |
◎ |
XW2Z-300B |
|
◎ |
XW2Z-0300BF-L |
5 |
◎ |
XW2Z-500B |
|
◎ |
XW2Z-0500BF-L |
7 |
|
XW2Z-700B |
|
|
XW2Z-0700BF-L |
10 |
◎ |
XW2Z-010B |
|
|
XW2Z-1000BF-L |
15 |
|
XW2Z-15MB |
|
─ |
20 |
|
XW2Z-20MB |
|
─ |

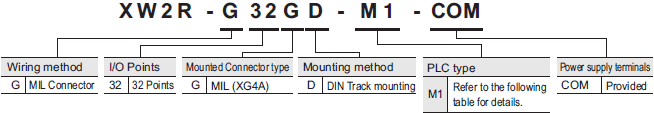

I / O 점수 |
미쓰비시 전기 (주) 제조 PLC 형식 |
PLC 연결 유형 형식 |
연결 케이블 * |
32 |
QX41, QX41-S1, QX41-S2, QX71 |
XW2R-G32GD-M1-COM : 1 개 |
연결 (A)
XW2Z- □□□ B : 1 개 또는 /
XW2Z- □□□□ BF-L : 1 개
연결 (B)
XW2Z- □□□ AA : 4 개 |
QH42P (입력) QX41Y41P (입력) |
LX41C4 |
64 |
QX42, QX42-S1, QX82, QX82-S1 |
XW2R-G32GD-M1-COM : 2 개 |
연결 (A)
XW2Z- □□□ B : 2 개 또는 /
XW2Z- □□□□ BF-L : 2 개
연결 (B)
XW2Z- □□□ AA : 8 개 |
LX42C4 |
* □□□□에는 케이블 길이가 들어갑니다.
주. XW2Z- □□□ B XW2Z- □□□□ BF-L은 위의 "XW2Z- □□□ B XW2Z- □□□□ BF-L 커넥터 : 후지쯔 컴포넌트 (주 ) 제조 커넥터 40 극 -MIL 커넥터 40 극 "표를 참조하십시오.
XW2Z- □□□ AA
MIL 커넥터 14 극 -MIL 커넥터 14 극
외관 |
케이블 길이 (m) |
실드 있음 |
형식 |
|
0.5 |
XW2Z-050AA |
1 |
XW2Z-100AA |
2 |
XW2Z-200AA |
5 |
XW2Z-500AA |
10 |
XW2Z-010AA |
외관 |
형식 |
극수 |
|
XW2R-G32GD-M1-COM |
40 극 × 1 점
14 극 × 4 점 |
외관 |
I / O
점수 |
PLC 측
커넥터
극수 |
I / O
구분 |
형식 |
구현 커넥터 형식 |
케이블 측
커넥터 형식 |
|
8 점 |
14 극 |
입력 용 |
XW2R-N08GD-COM |
XG4A-1431
(PLC 측)
XN2D-4471
(입력측) |
XG4M-1430-T
(PLC 측)
XN2A-1470
(입력측) |
푸시 인 타입
외관 |
I / O 점수 |
입력 / 출력 |
형식 |
|
32 점 |
입력 |
XW2R-P32GD-M1-COM |
출력 |
XW2R-P32GD-M2-COM |
전원 단자 없음
형식 목록
미쓰비시 전기 (주) 제wh PLC 타입 선정 표
PLC 타입 |
I / O 점수 |
미쓰비시 전기 (주) 제조 PLC 형식 |
PLC 연결 유형 * 1 |
연결 케이블 * 2 |
M1 |
32 |
LX41C4 |
XW2R- □ 34GD-M1 : 1 개 |
XW2Z- □□□ B : 1 개 또는 /
XW2Z- □□□□ BF-L : 1 개 |
QX41 |
QX41-S1 |
QX41-S2 |
QX71 |
QH42P (입력) |
QX41Y41P (입력) |
64 |
LX42C4 |
XW2R- □ 34GD-M1 : 2 개 |
XW2Z- □□□ B : 2 개 또는 /
XW2Z- □□□□ BF-L : 2 개 |
QX42 |
QX42-S1 |
QX82 |
QX82-S1 |
M2 |
32 |
LY41NT1P |
XW2R- □ 34GD-M2 : 1 개 |
XW2Z- □□□ B : 1 개 또는 /
XW2Z- □□□□ BF-L : 1 개 |
QY41P |
QY71 |
QH42P (출력) |
QX41Y41P (출력) |
64 |
LY42NT1P |
XW2R- □ 34GD-M2 : 2 개 |
XW2Z- □□□ B : 2 개 또는 /
XW2Z- □□□□ BF-L : 2 개 |
QY42P |
QY82P |

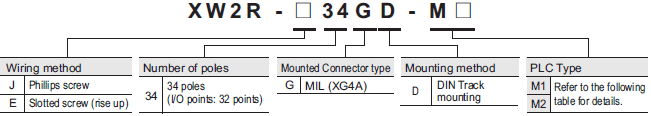

* 1. □에는 결선 방법의 J, E, P가 들어갑니다.
* 2. □□□□에는 케이블 길이가 들어갑니다.
XW2Z- □□□ B XW2Z- □□□□ BF-L
커넥터 : 후지쯔 컴포넌트 (주) 제조 커넥터 40 극 -MIL 커넥터 40 극
외관 |
케이블의
길이 L (m) |
차폐 |
차폐 |
형식 |
|
형식 |
|
0.5 |
◎ |
XW2Z-050B |
|
◎ |
XW2Z-0050BF-L |
1 |
◎ |
XW2Z-100B |
|
◎ |
XW2Z-0100BF-L |
1.5 |
◎ |
XW2Z-150B |
|
◎ |
XW2Z-0150BF-L |
2 |
◎ |
XW2Z-200B |
|
◎ |
XW2Z-0200BF-L |
3 |
◎ |
XW2Z-300B |
|
◎ |
XW2Z-0300BF-L |
5 |
◎ |
XW2Z-500B |
|
◎ |
XW2Z-0500BF-L |
7 |
|
XW2Z-700B |
|
|
XW2Z-0700BF-L |
10 |
◎ |
XW2Z-010B |
|
|
XW2Z-1000BF-L |
15 |
|
XW2Z-15MB |
|
─ |
20 |
|
XW2Z-20MB |
|
─ |
플러스 스크류 타입
외관 |
I / O 점수 (극수) |
형식 |
|
32 (34) |
XW2R-J34GD-M1 |
XW2R-J34GD-M2 |
마이너스 스크류 타입
외관 |
I / O 점수 (극수) |
형식 |
|
32 (34) |
XW2R-E34GD-M1 |
XW2R-E34GD-M2 |
푸시 인 타입
외관 |
I / O 점수 (극수) |
형식 |
|
32 (34) |
XW2R-P34GD-M1 |
XW2R-P34GD-M2 |
(주) 키엔스 PLC 연결 유형
전원 단자
형식 목록
(주) 키엔스 PLC 타입 선정 표
입출력 |
I / O
점수 |
단위 |
(주) 키엔스 PLC 형식 |
PLC 연결 유형 형식 |
연결 케이블 * |
입력 |
32 |
입출력
장치 |
KV-C32XA, KV-C32XC |
XW2R-P32GD-K1-COM :
1 개 |
XW2Z- □□□ EE : 1 개 혹은 /
출력 형 XW2Z- □□□□ EE-L : 1 개 |
출력 |
KV-C32TA, KV-C32TC,
KV-C32TCP |
KV-C32TD |
입출력 |
KV-C32XTD |
입력 |
64 |
KV-C64XA, KV-C64XB,
KV-C64XC |
XW2R-P32GD-K1-COM :
2 개 |
XW2Z- □□□ EE : 2 개 또는 /
XW2Z- □□□□ EE-L : 2 개 |
출력 |
KV-C64TA, KV-C64TC,
KV-C64TD, KV-C64TCP |
XW2Z- □□□ EE XW2Z- □□□□ EE-L
커넥터 : MIL 커넥터 34 극 -MIL 커넥터 34 극
외관 |
케이블의
길이 L (m) |
실드 있음 |
실드 없음 |
형식 |
|
형식 |
|
0.5 |
◎ |
XW2Z-050EE |
|
◎ |
XW2Z-0050EE-L |
1 |
◎ |
XW2Z-100EE |
|
◎ |
XW2Z-0100EE-L |
1.5 |
◎ |
XW2Z-150EE |
|
◎ |
XW2Z-0150EE-L |
2 |
◎ |
XW2Z-200EE |
|
◎ |
XW2Z-0200EE-L |
3 |
◎ |
XW2Z-300EE |
|
◎ |
XW2Z-0300EE-L |
5 |
◎ |
XW2Z-500EE |
|
◎ |
XW2Z-0500EE-L |
7 |
─ |
|
|
XW2Z-0700EE-L |
10 |
─ |
|
|
XW2Z-1000EE-L |
푸시 인 타입
외관 |
I / O 점수 |
형식 |
|
32 |
XW2R-P32GD-K1-COM |
전원 단자 없음
형식 목록
(주) 키엔스 PLC 타입 선정 표
입출력 |
I / O
점수 |
단위 |
(주) 키엔스 PLC 형식 |
PLC 연결 유형 형식 * 1 |
연결 케이블 * 2 |
입력 |
32 |
입출력
장치 |
KV-C32XA, KV-C32XC |
XW2R- □ 34GD-K1 : 1 개 |
XW2Z- □□□ EE : 1 개 또는 /
XW2Z- □□□□ EE-L : 1 개 |
출력 |
KV-C32TA, KV-C32TC,
KV-C32TCP |
KV-C32TD |
입출력 |
KV-C32XTD |
입력 |
64 |
KV-C64XA, KV-C64XB,
KV-C64XC |
XW2R- □ 34GD-K1 : 2 개 |
XW2Z- □□□ EE : 2 개 또는 /
XW2Z- □□□□ EE-L : 2 개 |
출력 |
KV-C64TA, KV-C64TC,
KV-C64TD, KV-C64TCP |
─ |
─ |
CPU
유니트 |
KV-1000, KV-3000,
KV-5000, KV-5500 |
XW2R- □ 34GD-K2 : 1 개 |
XW2Z- □□□ K : 1 개 또는 /
XW2Z- □□□□ FF-L : 1 개 |
* 1. □에는 결선 방법의 J, P가 들어갑니다.
* 2. □□□□에는 케이블 길이가 들어갑니다.
XW2Z- □□□ EE XW2Z- □□□□ EE-L
커넥터 : MIL 커넥터 34 극 -MIL 커넥터 34 극
외관 |
케이블의
길이 L (m) |
실드 있음 |
실드 없음 |
형식 |
|
형식 |
|
0.5 |
◎ |
XW2Z-050EE |
|
◎ |
XW2Z-0050EE-L |
1 |
◎ |
XW2Z-100EE |
|
◎ |
XW2Z-0100EE-L |
1.5 |
◎ |
XW2Z-150EE |
|
◎ |
XW2Z-0150EE-L |
2 |
◎ |
XW2Z-200EE |
|
◎ |
XW2Z-0200EE-L |
3 |
◎ |
XW2Z-300EE |
|
◎ |
XW2Z-0300EE-L |
5 |
◎ |
XW2Z-500EE |
|
◎ |
XW2Z-0500EE-L |
7 |
─ |
|
|
XW2Z-0700EE-L |
10 |
─ |
|
|
XW2Z-1000EE-L |
XW2Z- □□□ K XW2Z- □□□□ FF-L
커넥터 : MIL 커넥터 40 극 -MIL 커넥터 40 극
외관 |
케이블의
길이 L (m) |
차폐 |
차폐 |
형식 |
|
형식 |
|
0.25 |
◎ |
XW2Z-C25K |
|
─ |
0.5 |
◎ |
XW2Z-C50K |
|
◎ |
XW2Z-0050FF-L |
1 |
◎ |
XW2Z-100K |
|
◎ |
XW2Z-0100FF-L |
1.5 |
◎ |
XW2Z-150K |
|
◎ |
XW2Z-0150FF-L |
2 |
◎ |
XW2Z-200K |
|
◎ |
XW2Z-0200FF-L |
3 |
◎ |
XW2Z-300K |
|
◎ |
XW2Z-0300FF-L |
5 |
◎ |
XW2Z-500K |
|
◎ |
XW2Z-0500FF-L |
7 |
─ |
|
|
XW2Z-0700FF-L |
10 |
◎ |
XW2Z-010K |
|
|
XW2Z-1000FF-L |

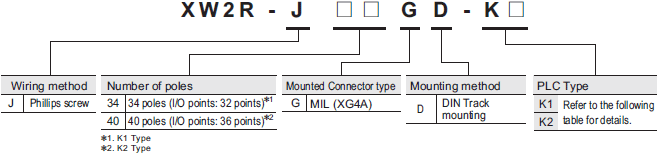

플러스 스크류 타입
외관 |
I / O 점수 (극수) |
형식 |
A 치수 (mm) |
|
32 (34) |
XW2R-J34GD-K1 |
130.7 |
36 (40) |
XW2R-J40GD-K2 |
151.7 |
푸시 인 타입
외관 |
I / O 점수 (극수) |
형식 |
A 치수 (mm) |
|
32 (34) |
XW2R-P34GD-K1 |
98.5 |
36 (40) |
XW2R-P40GD-K2 |
113.5 |
입력 장치 연결 용 커넥터 형 XN2 e-CON 커넥터
센서 용
외관 |
극수 |
형식 |
|
4 |
◎ |
XN2A-1470 |
중계 용
외관 |
극수 |
형식 |
|
4 |
◎ |
XN2B-1470 |
정보 갱신 : 2015/02/27
|
|
|
|
|
|
