Sensor

초고속 오토 포커싱 코드 리더
VHV5-F
움직이는 물체의 고속 판독부터 인쇄 품질이 좋지 않은 코드의 안정적인 판독에 이르기까지 모든 생산 라인에 적합합니다.
 마이 페이지에 스크랩하기
Service Info
    대체상품보기
대체상품이 존재하지 않습니다.
특징
종류
상세사양
 |
외형도
 |
자료 다운로드
 |

1. 코드 리더

대표 모델

적색 조명 타입

형상 화소수 시야 X-Mode 모델명
230만 화소 중시야 있음 VHV5-F000M023M-SRX
230만 화소 협시야 있음 VHV5-F000N023M-SRX
230만 화소 초심도·장거리 있음 VHV5-F000L023M-SRX
500만 화소 중시야 있음 VHV5-F000M050M-SRX
500만 화소 협시야 있음 VHV5-F000N050M-SRX
500만 화소 초심도·장거리 있음 VHV5-F000L050M-SRX

백색 조명 타입

형상 화소수 시야 X-Mode 모델명
230만 화소 중시야 있음 VHV5-F000M023M-SWX
230만 화소 협시야 있음 VHV5-F000N023M-SWX
230만 화소 초심도·장거리 있음 VHV5-F000L023M-SWX
500만 화소 중시야 있음 VHV5-F000M050M-SWX
500만 화소 협시야 있음 VHV5-F000N050M-SWX
500만 화소 초심도·장거리 있음 VHV5-F000L050M-SWX

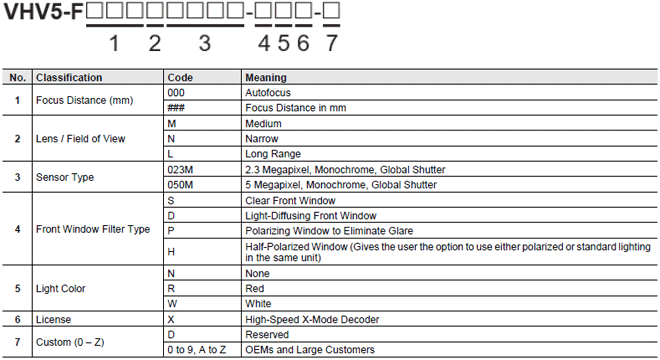

코드 리더의 형식 구성

형식에서 제품의 사양을 판단하실 때 이용하십시오.

VHV5-F 형식/종류 6

2. 설치 액세서리

형상 설치 이미지 설명 모델명
카메라 마운트
(회전 각도 조절용)		 VHV5-AM0
카메라 마운트
(다중 나사 규격 대응, 방열판 기능 포함)		 VHV5-AM1
카메라 마운트
(APG 규격 대응, 상하·좌우 각도 조절용)		 VHV5-AM2

3. 전면 윈도우 액세서리

형상 설명 모델명
교체용 전면 커버
(중시야용)		 VHV5-AF0
교체용 전면 커버
(협시야/초심도/장거리용)		 VHV5-AF1
확산판 (실링 타입) VHV5-AF2
편광판 (실링 타입) VHV5-AF3
부분 편광판 (실링 타입) VHV5-AF4

4. 케이블

형상 설명 길이 모델명
이더넷 케이블
(X코드, RJ45, 내굴곡)		 2m FHV-VNB2 2M
3m FHV-VNB2 3M
5m FHV-VNB2 5M
10m FHV-VNB2 10M
20m FHV-VNB2 20M
이더넷 케이블
(X코드, RJ45, 내굴곡, 라이트 앵글)		 2m FHV-VNLB2 2M
3m FHV-VNLB2 3M
5m FHV-VNLB2 5M
10m FHV-VNLB2 10M
20m FHV-VNLB2 20M
I/O (플라잉 리드) 케이블
스트레이트 커넥터		 3m V430-W8-3M
5m V430-W8-5M
10m V430-W8-10M
I/O (플라잉 리드)
하향 라이트 앵글 커넥터		 3m V430-W8LD-3M
I/O (플라잉 리드)
상향 라이트 앵글 커넥터		 3m V430-W8LU-3M
RS-232C 케이블
스트레이트 커넥터		 1m V430-WR-1M
3m V430-WR-3M
Omron PLC 연결용 RS-232C 케이블
(CS/CJ/NJ 시리즈)		 2m V430-WPLC-2M
RS-232C-I/O(M12)
Y형 케이블 (내굴곡)
스트레이트 커넥터		 3m V430-WQR-3M
5m V430-WQR-5M
키보드 웨지-I/O(M12)
Y형 케이블 (내굴곡)
스트레이트 커넥터		 3m V430-WQK-3M
＊더 긴 이더넷 케이블이 필요한 경우, 카메라 케이블 FJ-VSG 40M을 사용할 수 있습니다.

5. 전원

형상 설명 모델명
AC100–240V 입력 전원 장치
DC +24V 출력 / M12 12핀 소켓 타입
(TypeB/E용 케이블 포함)		 97-000012-01
PoE 인젝터 (싱글 포트 / 30W)
IEEE 802.3at 호환
RJ45 포트 × 2 / AC90–264V 입력
※ 전원 케이블 별도 (C13 타입)		 98-9000311-01

정보 갱신 : 2025/06/02
