Home > Product > Sensor > 화이버센서 > 화이버 앰프 > E3X-SD/NA (고성능 타입)

Local Navigation

Sensor

심플 화이버 센서
E3X-SD/NA (고성능 타입)
기가 파워 투광 소자 'GIGA RAY'를 탑재하여 업계 최고 레벨의 파워와 정도를 실현
 마이 페이지에 스크랩하기
Service Info
    대체상품보기
대체상품이 존재하지 않습니다.
   Select Country
    E3X-SD/NA (고성능 타입)
일본(일문)
Global(영문)
싱가폴(영문)
특징
종류
상세사양
 |
외형도
 |
자료 다운로드
 |

※ ◎ 표시 또는 회색 배경 표기 기종은 표준 재고 기종입니다. 무 표시 (주문 생산 기종)의 납기에 대해서는 거래 대리점에 문의하십시오.

앰프 유니트 (본체)

디지털 표시 및 단축키 설정

분류 형상 연결 방식 기능 ·
성능		 형식
NPN 출력 PNP 출력
범용 타입
코드 인출 타입 (2m) --- ◎ E3X-SD21 2M ◎ E3X-SD51 2M
배선 절감 커넥터 타입 ◎ E3X-SD7 ◎ E3X-SD9


바 & 볼륨 설정

분류 형상 연결 방식 기능 · 성능 형식
NPN 출력 PNP 출력
범용 타입
코드 인출 타입 (2m) --- ◎ E3X-NA11 2M ◎ E3X-NA41 2M
배선 커넥터 타입 ◎ E3X-NA6 ◎ E3X-NA8
고속 타입
코드 인출 타입 (2m) 응답 속도:
20μs		 ◎ E3X-NA11F 2M   E3X-NA41F 2M
방수 타입
코드 인출 타입 (2m) 보호 구조 : IP66 ◎ E3X-NA11V 2M ◎ E3X-NA41V 2M
커넥터 타입 (M8 커넥터) ◎ E3X-NA14V ◎ E3X-NA44V



배선 절감 커넥터 (별매)

※ 씰 부속

종류 형상 코드 길이 심선 수 형식
친국 커넥터
2m 3 선 ◎ E3X-CN11
자국 커넥터
1 선 ◎ E3X-CN12

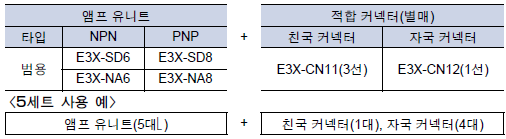

커넥터 타입 발주 시의 부탁 말씀

(기본은 본체와 커넥터부를 별매 발주합니다)
우측에 기재한 조합을 참조하여 발주해 주십시오.

센서 I / O 커넥터 (별매)

크기 코드의 사양 형상 코드의 종류 형식
M8 표준 코드 스트레이트형
2m 4 선 ◎ XS3F-M421-402-A
5m ◎ XS3F-M421-405-A
L 형
2m ◎ XS3F-M422-402-A
5m ◎ XS3F-M422-405-A


액세서리 (별매)

설치 브라켓

형상 적용 형식 형식 수량
E3X-SD □
E3X-NA □
E3X-NA □ F		 ◎ E39-L143 1
E3X-NA □ V ◎ E39-L148


엔드 플레이트

형상 형식 수량
◎ PFP-M 1

정보 갱신 : 2012/06/25
