주1. 전선의 용량은 1 I/O당 50mA 이내로 해주십시오. 또한 출력용의 경우 접속되는 릴레이의 드라이버 소자의 용량과 I/O
릴레이의 소비 전력을 확인한 다음 사용해 주십시오.
주2. 단선에는 마커 튜브가 장착되어 있습니다. 마커 튜브No.에 대해서는 커넥터 핀 대응표를 참조해 주십시오.
주3. G7TC-OC08과 사용하는 경우 단자의 No.9와 19, No.10과 20은 동일하게 하여 접속해 주십시오.
주4. 단선 지름은 AWG28(7/0.127)입니다.

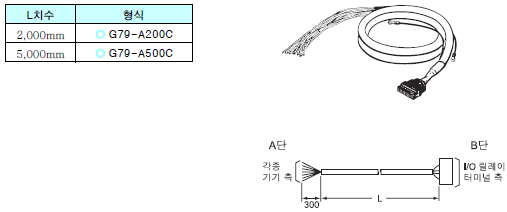

단선 케이블/G79-A□C
각종 기기 측이 단선으로 되어 있습니다.

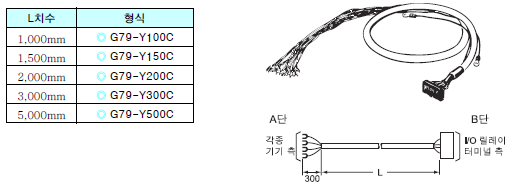

주1. 단선 지름은 AWG24(7/0.203)입니다.
주2. G7TC-OC08과 사용하는 경우 단자의 No.9와 19, No.10과 20은 동일하게 하여 접속해 주십시오.

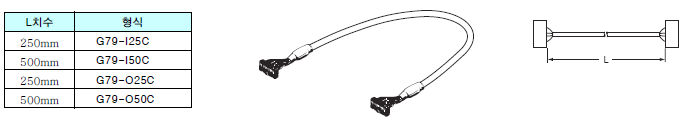

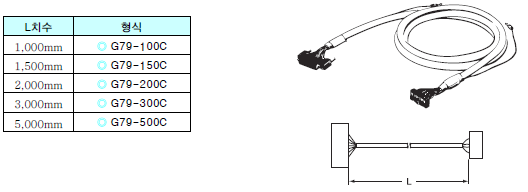

커넥터 부착 케이블(1대 1) / G79-□C
FUJISU 제품 커넥터 타입의 PLC I/O 유니트와 1대 1 접속으로 I/O 릴레이 터미널을 접속합니다.

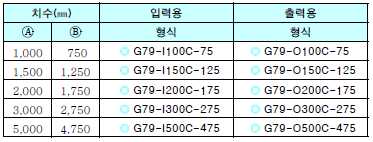

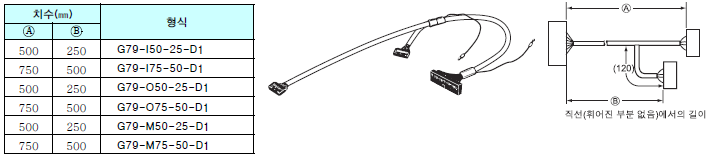

커넥터 부착 케이블 (1 대 2) / G79-O□C-□, G79-I□C-□
FUJISU 제품 커넥터 타입의PLC I/O 유니트와 1대 2 접속으로 I/O 릴레이 터미널을 접속합니다.
주. 32점 카드의 커넥터는 입력과 출력의 핀 배치가 다릅니다.

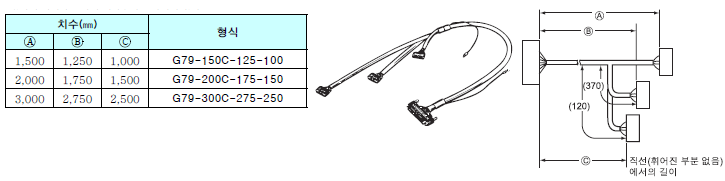

커넥터 장착 케이블(1대 3)/G79-□C-□-□
FUJISU 제품 커넥터 타입의 PLC I/O 유니트와 1대 3 접속으로 I/O 릴레이 터미널을 접속합니다.

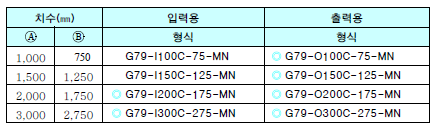

커넥터 장착 케이블(1대 1)/G79-I□C, G79-O□C
MIL 커넥터 타입의 PLC I/O 유니트와 1대 1 접속으로 I/O 릴레이 터미널을 접속합니다.
