G70V
제어반의 가치를 높이는 "Value Design for Panel"대응 상품. 제어반의 소형화 / 에너지 공정을 실현하는 푸시 인 Plus 단자대 타입의 16 점 I / O 릴레이 터미널
 마이 페이지에 스크랩하기
Service Info
    대체상품보기
대체상품이 존재하지 않습니다.
특징
종류
상세사양
 |
외형도
 |
자료 다운로드
 |

※ ◎ 표시 또는 회색 배경 표기의 기종은 표준 재고 기종입니다. 무 표시 (주문 생산 기종)의 납기에 대해서는 거래 대리점에 문의하십시오.

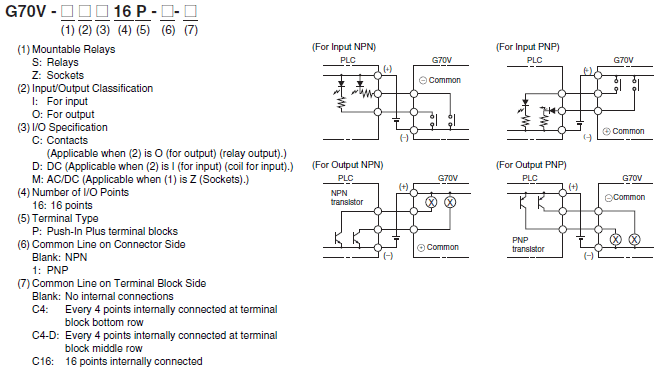

형식 기준

G70V 라인업 (1)


종류 / 표준 가격

본체

I / O 릴레이 터미널



단자 구분 점수 공통 선 처리 정격
전압		 형식
단자대 측 커넥터 측
푸시 인
Plus
단자대		 입력
* 1		 16 점 내부 연결 없음 NPN 대응
(- 공통)		 DC
24V		 ◎  G70V-SID16P
PNP 대응
(+ 공통)		    G70V-SID16P-1
16 점 내부 연결 NPN 대응
(- 공통)		 ◎  G70V-SID16P-C16
PNP 대응
(+ 공통)		 ◎  G70V-SID16P-1-C16
출력
* 2		 내부 연결 없음 NPN 대응
(+ 공통)		 ◎  G70V-SOC16P
PNP 대응
(- 공통)		    G70V-SOC16P-1
4 점마다 단자대 하단을
내부 연결		 NPN 대응
(+ 공통)		 ◎  G70V-SOC16P-C4
PNP 대응
(- 공통)		 ◎  G70V-SOC16P-1-C4



* 1. 탑재하는 릴레이 형태 G2RV-1-S-AP-G DC21V
* 2. 탑재하는 릴레이 형태 G2RV-1-SG DC21V

I / O 터미널 소켓



적응 I / O 릴레이 터미널 구분 공통 선 처리 형식
단자대 측 커넥터 측
 G70V-SID16P 입력 내부 연결 없음 NPN 대응
(- 공통)		 ◎  G70V-ZID16P
 G70V-SID16P-1 PNP 대응
(+ 공통)		    G70V-ZID16P-1
 G70V-SID16P-C16 16 점 내부 연결 NPN 대응
(- 공통)		 ◎  G70V-ZID16P-C16
 G70V-SID16P-1-C16 PNP 대응
(+ 공통)		    G70V-ZID16P-1-C16
 G70V-SOC16P 출력 내부 연결 없음 NPN 대응
(+ 공통)		 ◎  G70V-ZOM16P
 G70V-SOC16P-1 PNP 대응
(- 공통)		    G70V-ZOM16P-1
 G70V-SOC16P-C4 4 점마다 단자대 하단을
내부 연결		 NPN 대응
(+ 공통)		    G70V-ZOM16P-C4
 G70V-SOC16P-1-C4 PNP 대응
(- 공통)		    G70V-ZOM16P-1-C4
조치 * 4 점마다 단자대 중단을
내부 연결		 PNP 대응
(- 공통)		    G70V-ZOM16P-1-C4-D



주 : I / O 터미널 소켓 (형태 G70V-ZID / ZOM16P (-1))에는 릴레이는 포함되어 있지 않습니다. 슬림 I / O 릴레이 또는 슬림 I / O SSR과 함께 사용하십시오.
* 형태 G70V-ZOM16P-1-C4-D는 SSR은 포함되어 있지 않습니다. 슬림 I / O SSR (DC 용 : 형태 G3RV-D03SL)을 사용하십시오.

액세서리 (별매)

탑재 릴레이



적응 I / O 릴레이
터미널		 구분 분류 형식
 G70V-
SID16P (-1) (- C16)
형태 G70V-
ZID16P (-1) (- C16)		 입력 슬림 I / O 릴레이 * 1 ◎  G2RV-1-S-AP-G DC21
 G70V-
SOC16P (-1) (- C4)
G70V-
ZOM16P (-1) (- C4)		 출력 슬림 I / O
릴레이		 래칭 레버 없음 * 2 ◎  G2RV-1-SG DC21
래칭 레버가    G2RV-1-SI-G DC21
슬림 I / O
SSR		 AC 용 제로 크로스 기능 있음 ◎  G3RV-202S DC24
제로 크로스 기능 없음 ◎  G3RV-202SL DC24
DC 용 ◎  G3RV-D03SL DC24
 G70V-
ZOM16P-1-C4-D * 3		 출력 슬림 I / O
SSR		 DC 용 ◎  G3RV-D03SL DC24



주 슬림 I / O SSR을 사용시 슬림 I / O 릴레이를 분리하여 장착하거나 I / O 터미널 소켓과 슬림 I / O SSR을 주문 해 함께 사용하십시오.
* 1. 슬림 I / O 릴레이 (형태 G2RV-1-S-AP-G)는 I / O 릴레이 터미널 ( G70V-SID16P (-1) (- C16))에 표준으로 탑재되어 있습니다.
* 2 슬림 I / O 릴레이 (형태 G2RV-1-SG)는 I / O 릴레이 터미널 ( G70V-SOC16P (- 1) (- C4))에 표준으로 탑재되어 있습니다.
* 3.  G70V-ZOM16P-1-C4-D는 SSR은 포함되어 있지 않습니다. 슬림 I / O SSR (DC 용 :  G3RV-D03SL)을 사용하십시오.
주문시 "정격 전압"을 지정하십시오.

I / O 릴레이 터미널 용 커넥터 부착 케이블  XW2Z-R

G70V 라인업 10

라벨



형상 형식 최소 주문 단위
(1 장 당 수량)
3509_lu_5_1 ◎  XW5Z-P2.5LB2 5
(1 장 / 72 피스)



레일 설치 용품



형상 종류 형식 최소 주문 단위 (개)
3509_lu_6_1 지지 레일 1m ◎  PFP-100N 1
0.5m ◎  PFP-50N
3509_lu_6_2 엔드 플레이트 ◎  PFP-M * 10
3509_lu_6_3 스페이서 ◎  PFP-S *



참고 표준 가격은 1 개당 가격입니다.
* 주문시은 10 개 단위로 주문하십시오.

정보 갱신 : 2017/04/03
