DC 축류 팬
R89F-D
전원 전압을 통일하여 설계 공수 절감
 마이 페이지에 스크랩하기
Service Info
    대체상품보기
대체상품이 존재하지 않습니다.
특징
종류
상세사양
|
외형도
|
자료 다운로드
|

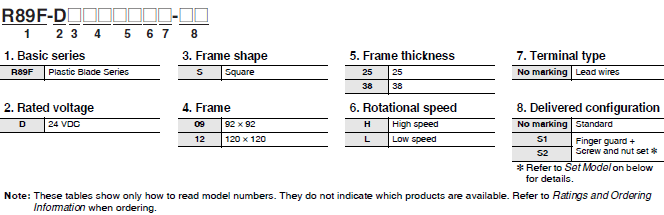

형식 구성

형식 기준

종류

DC 축류 팬



시리즈 크기 (mm) 속도 형식
R89F-D 시리즈 □ 92 × 25 고속 R89F-DS0925H
□ 92 × 25 저속 R89F-DS0925L
□ 120 × 25 고속 R89F-DS1225H
□ 120 × 25 저속 R89F-DS1225L
□ 120 × 38 고속 R89F-DS1238H
□ 120 × 38 저속 R89F-DS1238L

옵션 (별매)



품명 형식
핑거 가드 R87F-FG []
필터 R87F-FL [] (S)



참고 : 설치 나사는 제공되지 않습니다.

세트 형식



형식 내용물
R89F-DS0925H-S1 팬 본체 손가락 보호대 × 1, M4 나사 (40 mm) × 4 & 너트 세트 × 4
R89F-DS0925L-S1 팬 본체 손가락 보호대 × 1, M4 나사 (40 mm) × 4 & 너트 세트 × 4
R89F-DS1225H-S1 팬 본체 손가락 보호대 × 1, M4 나사 (40 mm) × 4 & 너트 세트 × 4
R89F-DS1225L-S1 팬 본체 손가락 보호대 × 1, M4 나사 (40 mm) × 4 & 너트 세트 × 4
R89F-DS1238H-S1 팬 본체 손가락 보호대 × 1, M4 나사 (55 mm) × 4 & 너트 세트 × 4
R89F-DS1238L-S1 팬 본체 손가락 보호대 × 1, M4 나사 (55 mm) × 4 & 너트 세트 × 4
R89F-DS0925H-S2 팬 본체 손가락 보호대 × 2, M4 나사 (40 mm) × 4 & 너트 세트 × 4
R89F-DS0925L-S2 팬 본체 손가락 보호대 × 2, M4 나사 (40 mm) × 4 & 너트 세트 × 4
R89F-DS1225H-S2 팬 본체 손가락 보호대 × 2, M4 나사 (40 mm) × 4 & 너트 세트 × 4
R89F-DS1225L-S2 팬 본체 손가락 보호대 × 2, M4 나사 (40 mm) × 4 & 너트 세트 × 4
R89F-DS1238H-S2 팬 본체 손가락 보호대 × 2, M4 나사 (55 mm) × 4 & 너트 세트 × 4
R89F-DS1238L-S2 팬 본체 손가락 보호대 × 2, M4 나사 (55 mm) × 4 & 너트 세트 × 4

R89F-DS0925 □ DC 축류 팬 (□ 92 × t25 리드선 타입)



형식 정격 전압 허용 전압
변동 범위
주파수
[Hz]
정격
전류
[A] *
정격
입력
[W] *
정격
회전
속도
[r / min -1 ]
*
최대
유량
[m 3 / min]
*
정격 전류
[A] *
소음
[dB] *
R89F-DS0925H DC24V 12 ~ 27.6V --- 0.15 3.6 3550 1.66 56.1 39
R89F-DS0925L DC24V 12 ~ 27.6V --- 0.08 1.92 2650 1.24 32.2 30


* 별표 (*)는 공칭 값을 나타냅니다.



세트 형식



형식
R89F-DS0925H-S1
R89F-DS0925L-S1
R89F-DS0925H-S2
R89F-DS0925L-S2

R89F-DS1225 [] 직류 팬 (120 × 120 × t25 mm)



형식 정격 전압 허용 전압
변동 범위
주파수
[Hz]
정격 전류
[A] *
정격
입력
[W] *
정격 회전
속도
[r / min -1 ]
*
최대 유량
[m 3 / min]
*
최대

[Pa] *
소음
[dB] *
R89F-DS1225H 24VDC 20.4 ~ 27.6V --- 0.47 11.28 4100 3.68 120 51
R89F-DS1225L 24VDC 12 ~ 27.6V --- 0.17 4.08 2850 2.5 64 40



* 별표 (*)는 공칭 값을 나타냅니다.

R89F-DS1238 [] 직류 팬 (120 × 120 × t38 mm)



형식 정격 전압 허용 전압
변동 범위
주파수
[Hz]
정격 전류
[A] *
정격
입력
[W] *
정격 회전
속도
[r / min -1 ]
*
최대 유량
[m 3 / min]
*
최대

[Pa] *
소음
[dB] *
R89F-DS1238H 24VDC 20.4 ~ 27.6V --- 0.5 12 3600 3.88 135 49
R89F-DS1238L 24VDC 14 ~ 27.6V --- 0.11 2.64 1950 2.1 39.6 32



* 별표 (*)는 공칭 값을 나타냅니다.

R87F-FG 핑거 가드

종류 / 표준 가격



크기 형식 질량
φ150 R87F-FG150 약 58g
□ 120 R87F-FG120 약 45g
□ 92 R87F-FG90 약 25g
□ 80 R87F-FG80 약 20g



적합 축류 팬



축 팬 ​​모터 핑거 가드
크기 형식
φ150 R87T-A □ A0 시리즈 R87F-FG150
□ 120 R89F-DS1225 □ 시리즈
R89F-DS1238 □ 시리즈
R89F-MS1238HP
R87F-FG120
R87F-A □ A1 시리즈
R87T-A □ A1 시리즈
□ 92 R89F-DS0925 □ 시리즈
R89F-MS0938 □ P 시리즈
R87F-A □ A9 시리즈
R87F-FG90
□ 80 R87F-A □ A8 시리즈
R87T-A □ A8 시리즈
R87F-FG80

주. 손가락 보호대 사용시 풍량은 약 2 ~ 5 % 감소합니다.



R87F-FL 필터

종류 / 표준 가격

본체



크기 형식 질량
□ 120 R87F-FL120 약 43g
□ 92 R87F-FL90 약 30g
□ 80 R87F-FL80 약 21g
□ 120 R87F-FL120S 약 19g



참고 본체에 용지는 포함되어 있습니다.

미디어



크기 형식
□ 120 R87F-FL120-M120
□ 92 R87F-FL90-M90
□ 80 R87F-FL80-M80

주 미디어 만 주문시 아래 형식으로 주문하십시오.
  R87F-FL □ -M □ (□에는 120,90,80가 들어갑니다)
  (5개 1세트 , 5g 이하)





적용 가능한 축 방향 팬



AC 축 방향 팬 필터
크기 형식 플라스틱 알루미늄
φ150 R87T-A [] A0 시리즈 --- ---
120 × 120 R89F-DS1225 [] 시리즈 R87F-FL120 R87F-FL120S
R89F-DS1238 [] 시리즈
R89F-MS1238HP
R87F-A [] A1 시리즈
R87T-A [] A1 시리즈
92 × 92 R87F-A [] A9 시리즈 R87F-FL90 ---
80 × 80 R87F-A [] A8 시리즈
R87T-A [] A8 시리즈
R87F-FL80 ---



참고 : 필터는 유량을 약 20 % ~ 40 % 감소시킵니다.
         막힘이 없는지 확인하십시오.
