Home > Product > Switch > 누름 버튼 스위치 > 조광/비조광 타입 > A22NS / A22NW

Local Navigation

Switch

선택기 스위치
A22NS / A22NW
φ22mm 선택 스위치. 짧은 몸통화, 배선 방향 변경에 따른 제어반의 소형화를 실현. 쉽게 배선 Push - In Plus 단자대 타입을 추가



일부 상품은 2023년 3월 수주 종료 예정
 마이 페이지에 스크랩하기
Service Info
    대체상품보기
대체상품이 존재하지 않습니다.
특징
종류
상세사양
 |
외형도
 |
자료 다운로드
 |

※ ◎ 표시 또는 회색 배경 표기의 기종은 표준 재고 기종입니다. 무 표시 (주문 생산 기종)의 납기에 대해서는 거래 대리점에 문의하십시오.

조작부 색상

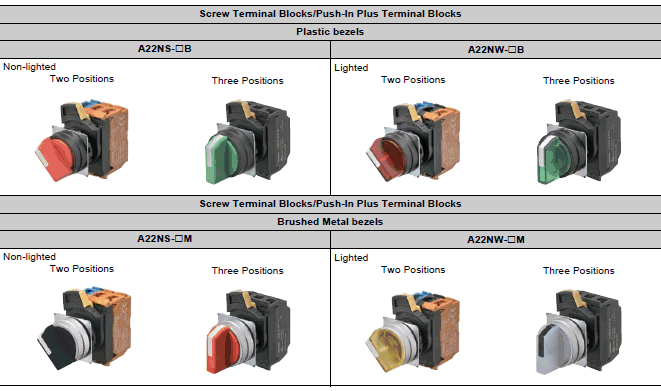

A22NS / A22NW 라인업 (1)


기종 목록

A22NS / A22NW 라인업 (2)

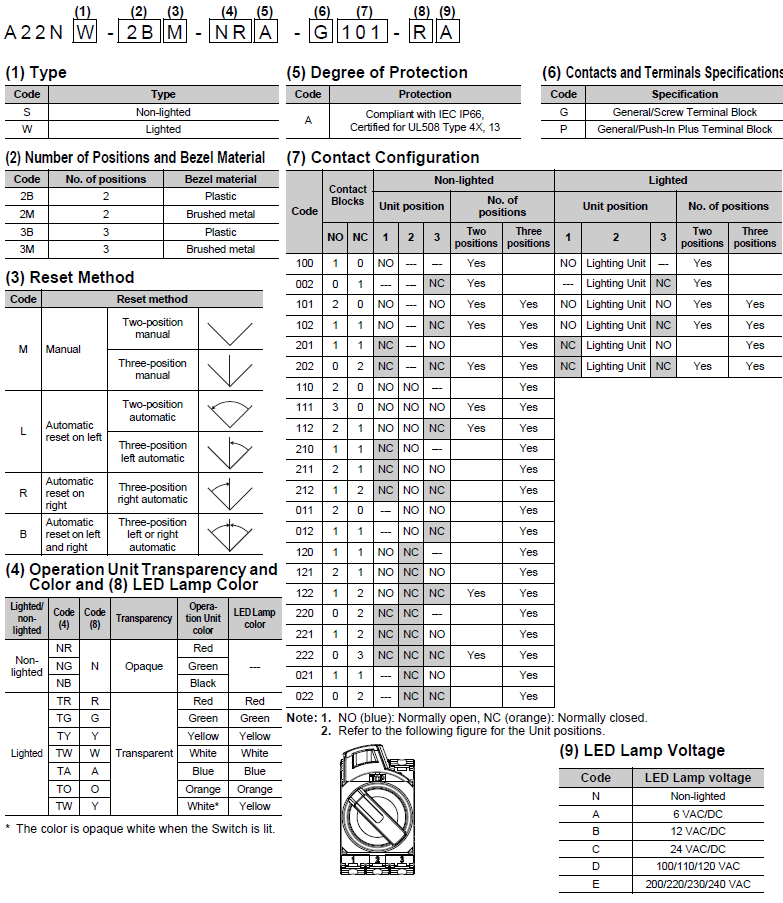

형식 구성

형식 기준

조작부 · LED 램프 (조광 타입 만) · 설치대 스위치 유닛 점등 장치 (조광 타입 만)를 세트로 한 경우의 형식입니다.
조합에 대한 자세한 내용은 다음 "종류 / 표준 가격"을 참조하십시오.

세트 조합 형식

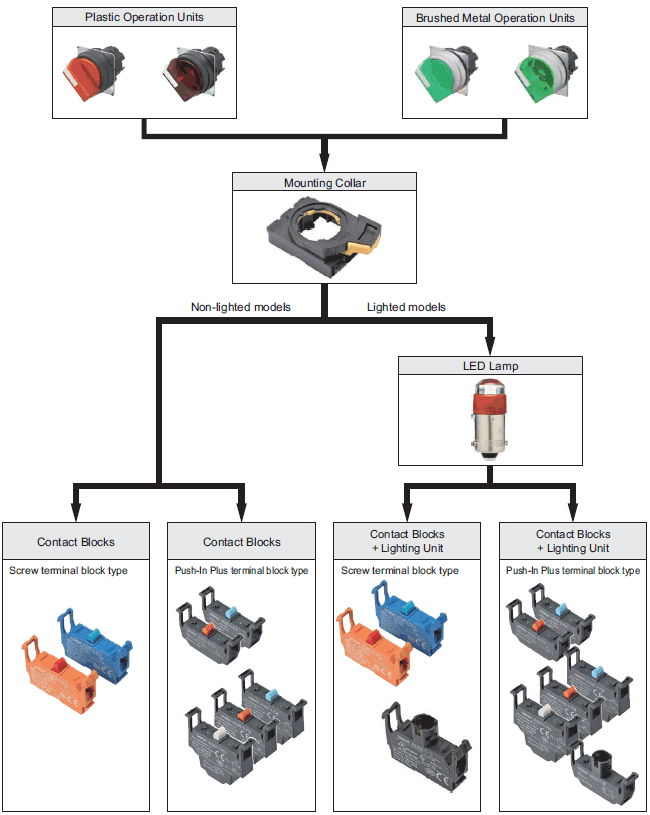

구조

접점 구성 표

2 노치



출력 수 기호 접점 구성 유닛 위치 접점 노치 위치
1 2
1 100 1NO 1 NO   ON
2 - - -
3 - - -
1 002 1NC 1 - - -
2 - - -
3 NC ON
2 102 1NO / 1NC 1 NO   ON
2 - - -
3 NC ON
2 101 2NO 1 NO   ON
2 - - -
3 NO   ON
2 202 2NC 1 NC ON
2 - - -
3 NC ON
3 111 3NO 1 NO   ON
2 NO   ON
3 NO   ON
3 222 3NC 1 NC ON
2 NC ON
3 NC ON
3 122 1NO / 2NC 1 NO   ON
2 NC ON
3 NC ON
3 112 2NO / 1NC 1 NO   ON
2 NO   ON
3 NC ON



3 노치



출력 수 기호 접점 구성 유닛 위치 접점 노치 위치
1 0 2
2 110 2NO 1 NO ON
2 NO ON   ON
3 - - - -
2 011 2NO 1 - - - -
2 NO ON   ON
3 NO     ON
2 101 2NO 1 NO ON
2 - - - -
3 NO     ON
2 220 2NC 1 NC   ON ON
2 NC   ON
3 - - - -
2 022 2NC 1 - - - -
2 NC   ON
3 NC ON ON
2 202 2NC 1 NC   ON ON
2 - - - -
3 NC ON ON
2 120 1NO / 1NC 1 NO ON
2 NC   ON
3 - - - -
2 102 1NO / 1NC 1 NO ON
2 - - - -
3 NC ON ON
2 210 1NO / 1NC 1 NC   ON ON
2 NO ON   ON
3 - - - -
2 201 1NO / 1NC 1 NC   ON ON
2 - - - -
3 NO     ON
2 012 1NO / 1NC 1 - - - -
2 NO ON   ON
3 NC ON ON
2 021 1NO / 1NC 1 - - - -
2 NC   ON
3 NO     ON
3 111 3NO 1 NO ON
2 NO ON   ON
3 NO     ON
3 222 3NC 1 NC   ON ON
2 NC   ON
3 NC ON ON
3 122 1NO / 2NC 1 NO ON
2 NC   ON
3 NC ON ON
3 212 1NO / 2NC 1 NC   ON ON
2 NO ON   ON
3 NC ON ON
3 221 1NO / 2NC 1 NC   ON ON
2 NC   ON
3 NO ON   ON
3 211 2NO / 1NC 1 NC   ON ON
2 NO ON   ON
3 NO     ON
3 121 2NO / 1NC 1 NO ON
2 NC   ON
3 NO     ON
3 112 2NO / 1NC 1 NO ON
2 NO ON   ON
3 NC ON ON



조작 각도

A22NS / A22NW 라인업 (10)

종류 / 표준 가격

세트 조합 형식

조작부 · 설치대 스위치 유닛을 세트로 제공합니다.

비 조광 2 노치 선택기 스위치



형상 베젤
재질		 출
력
수		 형식 ③
복귀 방식		 ④④
조작부
색상		 ⑦⑦⑦
접점
구성
수지 베젤
3444_lu_7_1		 2B 1 ◎  A22NS-2B③-④④A-G⑦⑦⑦-NN M : 수동
L : 왼쪽에
　 자동 복귀		 NR :
불투명 - 빨간색
NG :
불투명 - 녹색
NY :
불투명 - 황
NW :
불투명 - 흰색
NA :
불투명 - 파랑
NB :
불투명 - 검정		 100
002
◎  A22NS-2B③-④④A-P⑦⑦⑦-NN
2 ◎  A22NS-2B③-④④A-G⑦⑦⑦-NN 102
101
202
◎  A22NS-2B③-④④A-P⑦⑦⑦-NN
3 ◎  A22NS-2B③-④④A-G⑦⑦⑦-NN 111
222
122
112
◎  A22NS-2B③-④④A-P⑦⑦⑦-NN
금속 베젤
3444_lu_7_2		 2M 1 ◎  A22NS-2M③-④④A-G⑦⑦⑦-NN 100
002
◎  A22NS-2M③-④④A-P⑦⑦⑦-NN
2 ◎  A22NS-2M③-④④A-G⑦⑦⑦-NN 102
101
202
◎  A22NS-2M③-④④A-P⑦⑦⑦-NN
3 ◎  A22NS-2M③-④④A-G⑦⑦⑦-NN 111
222
122
112
◎  A22NS-2M③-④④A-P⑦⑦⑦-NN
금속 라운드
베젤
3444_lu_7_3		 2R 1 ◎  A22NS-2R③-④④A-G⑦⑦⑦-NN 100
002
◎  A22NS-2R③-④④A-P⑦⑦⑦-NN
2 ◎  A22NS-2R③-④④A-G⑦⑦⑦-NN 102
101
202
◎  A22NS-2R③-④④A-P⑦⑦⑦-NN
3 ◎  A22NS-2R③-④④A-G⑦⑦⑦-NN 111
222
122
112
◎  A22NS-2R③-④④A-P⑦⑦⑦-NN



비 조광 3 노치 선택 스위치



형상 베젤
르
재질		 출
력
수		 형식 ③
복귀 방식		 ④④
조작부
색상		 ⑦⑦⑦
접점
구성
수지 베젤
3444_lu_8_1		 3B 2 ◎  A22NS-3B③-④④A-G⑦⑦⑦-NN M : 수동
L : 왼쪽에
　 자동 복귀
R : 오른쪽에
　 자동 복귀
B : 좌우 양쪽에
　 자동 복귀		 NR :
불투명 - 빨간색
NG :
불투명 - 녹색
NY :
불투명 - 황
NW :
불투명 - 흰색
NA :
불투명 - 파랑
NB :
불투명 - 검정		 110
011
101
220
022
202
120
102
210
201
012
021
◎  A22NS-3B③-④④A-P⑦⑦⑦-NN
3 ◎  A22NS-3B③-④④A-G⑦⑦⑦-NN 111
222
122
212
221
211
121
112
◎  A22NS-3B③-④④A-P⑦⑦⑦-NN
금속 베젤
3444_lu_8_2		 3M 2 ◎  A22NS-3M③-④④A-G⑦⑦⑦-NN 110
011
101
220
022
202
120
102
210
201
012
021
◎  A22NS-3M③-④④A-P⑦⑦⑦-NN
3 ◎  A22NS-3M③-④④A-G⑦⑦⑦-NN 111
222
122
212
221
211
121
112
◎  A22NS-3M③-④④A-P⑦⑦⑦-NN
금속 라운드
베젤
3444_lu_8_3		 3R 2 ◎  A22NS-3R③-④④A-G⑦⑦⑦-NN 110
011
101
220
022
202
120
102
210
201
012
021
◎  A22NS-3R③-④④A-P⑦⑦⑦-NN
3 ◎  A22NS-3R③-④④A-G⑦⑦⑦-NN 111
222
122
212
221
211
121
112
◎  A22NS-3R③-④④A-P⑦⑦⑦-NN



조광 2 노치 선택기 스위치

* 일부 기종은 표준 가격이 다릅니다. LED 램프 전압 ⑨의 A, B, C가 상단 가격, D, E가 하단 가격입니다.



형상 베젤
르
재질		 출
력
수		 형식 ③
복귀
방식		 ④④
조작부
색상		 ⑦⑦⑦
접점
구성		 ⑧
LED
램프
색		 ⑨
LED 램프
전압
수지 베젤
3444_lu_9_1		 2B 1 ◎  A22NW-2B③-
④④A-G⑦⑦⑦-⑧⑨		 M : 수동
L : 왼쪽에
　 자동
　 복귀		 TR :
투명 - 빨간색
TG :
투명 - 녹색
TY :
투명 - 황
TW :
투명 - 흰색
TA :
투명 - 블루
TO :
투명 - 오렌지		 100
002		 R : 빨간색
G : 녹색
Y : 노랑
A : 파랑
O : 주황
W : 흰색		 A : 6V AC / DC
B : 12V AC /
DC
C : 24V AC /
DC
D : 100 / 110 /
120V AC
E : 200 / 220 /
230 / 240V AC
◎  A22NW-2B③-
④④A-P⑦⑦⑦-⑧⑨
2 ◎  A22NW-2B③-
④④A-G⑦⑦⑦-⑧⑨		 102
101
202
◎  A22NW-2B③-
④④A-P⑦⑦⑦-⑧⑨
금속 베젤
3444_lu_9_2		 2M 1 ◎  A22NW-2M③-
④④A-G⑦⑦⑦-⑧⑨		 100
002
◎  A22NW-2M③-
④④A-P⑦⑦⑦-⑧⑨
2 ◎  A22NW-2M③-
④④A-G⑦⑦⑦-⑧⑨		 102
101
202
◎  A22NW-2M③-
④④A-P⑦⑦⑦-⑧⑨
금속 라운드
베젤
3444_lu_9_3		 2R 1 ◎  A22NW-2R③-
④④A-G⑦⑦⑦-⑧⑨		 100
002
◎  A22NW-2R③-
④④A-P⑦⑦⑦-⑧⑨
2 ◎  A22NW-2R③-
④④A-G⑦⑦⑦-⑧⑨		 102
101
202
◎  A22NW-2R③-
④④A-P⑦⑦⑦-⑧⑨



조광 3 노치 선택 스위치

* 일부 기종은 표준 가격이 다릅니다. LED 램프 전압 ⑨의 A, B, C가 상단 가격, D, E가 하단 가격입니다.



형상 베젤
르
재질		 출
력
수		 형식 ③
복귀 방식		 ④④
조작부
색상		 ⑦⑦⑦
접점
구성		 ⑧
LED
런
프 색		 ⑨
LED 램프
전압
수지 베젤
3444_lu_10_1		 3B 2 ◎  A22NW-3B③-
④④A-G⑦⑦⑦-⑧⑨		 M : 수동
L : 왼쪽에
　 자동
　 복귀
R : 오른쪽에
　 자동
　 복귀
B : 좌우 양쪽
　 으로 자동
　 동 복귀		 TR :
투명 - 빨간색
TG :
투명 - 녹색
TY :
투명 - 황
TW :
투명 - 흰색
TA :
투명 - 블루
TO :
투명 - 오렌지		 101
202
102
201		 R : 빨간색
G : 녹색
Y : 노랑
A : 파랑
O : 주황
W : 흰색		 A : 6V AC / DC
B : 12V AC /
DC
C : 24V AC /
DC
D : 100 / 110 /
120V AC
E : 200 / 220 /
230 / 240V AC
◎  A22NW-3B③-
④④A-P⑦⑦⑦-⑧⑨
금속 베젤
3444_lu_10_2		 3M 2 ◎  A22NW-3M③-
④④A-G⑦⑦⑦-⑧⑨		 101
202
102
201
◎  A22NW-3M③-
④④A-P⑦⑦⑦-⑧⑨
금속 라운드
베젤
3444_lu_10_3		 3R 2 ◎  A22NW-3R③-
④④A-G⑦⑦⑦-⑧⑨		 101
202
102
201
◎  A22NW-3R③-
④④A-P⑦⑦⑦-⑧⑨



참고 일반적으로 조작부 및 LED 램프는 같은 색상의 조합입니다.
　　 그러나 조작부 백색 + LED 황색을 조합 한 유백색도 준비하고 있습니다. 형태 A22N □ - □□□ - TW A- □□□□ -Y □

부품 구성

조작부 · LED 램프 (조광 타입 만) · 설치대 스위치 유닛 점등 장치 (조광 타입 만)를 별도로 주문할 수 있습니다. 세트 조합 발주 형식이 갖추어지지 않는 기종을 조합하여 사용하십시오. 또한 유지 부품 제품으로 재고 관리에도 이용하십시오.



단품 형식

조작부 · LED 램프 · 설치대 스위치 유닛 점등 장치를 별도로 주문할 수 있습니다. 세트 조합 발주 형식이 갖추어지지 않는 기종을 조합하여 사용하십시오. 또한 유지 부품 제품으로 재고 관리에도 이용하십시오.

조작부

비 조광 타입



베젤 재질 · 형상 수지
3444_lu_12_1		 금속
3444_lu_12_2
노치
수		 복귀 방식 조작부
색상		 형식   형식
2 수동 불투명 -
레드		 ◎  A22NZ-2BM-NRA   ◎  A22NZ-2MM-NRA
왼쪽에 자동 복귀 ◎  A22NZ-2BL-NRA ◎  A22NZ-2ML-NRA
3 수동 ◎  A22NZ-3BM-NRA ◎  A22NZ-3MM-NRA
왼쪽에 자동 복귀 ◎  A22NZ-3BL-NRA ◎  A22NZ-3ML-NRA
오른쪽에 자동 복귀 ◎  A22NZ-3BR-NRA ◎  A22NZ-3MR-NRA
좌우 양쪽에 자동 복귀 ◎  A22NZ-3BB-NRA ◎  A22NZ-3MB-NRA
2 수동 불투명 -
녹색		 ◎  A22NZ-2BM-NGA ◎  A22NZ-2MM-NGA
왼쪽에 자동 복귀 ◎  A22NZ-2BL-NGA ◎  A22NZ-2ML-NGA
3 수동 ◎  A22NZ-3BM-NGA ◎  A22NZ-3MM-NGA
왼쪽에 자동 복귀 ◎  A22NZ-3BL-NGA ◎  A22NZ-3ML-NGA
오른쪽에 자동 복귀 ◎  A22NZ-3BR-NGA ◎  A22NZ-3MR-NGA
좌우 양쪽에 자동 복귀 ◎  A22NZ-3BB-NGA ◎  A22NZ-3MB-NGA
2 수동 불투명 -
노랑		 ◎  A22NZ-2BM-NYA ◎  A22NZ-2MM-NYA
왼쪽에 자동 복귀 ◎  A22NZ-2BL-NYA ◎  A22NZ-2ML-NYA
3 수동 ◎  A22NZ-3BM-NYA ◎ A22NZ-3MM-NYA
왼쪽에 자동 복귀 ◎  A22NZ-3BL-NYA ◎  A22NZ-3ML-NYA
오른쪽에 자동 복귀 ◎  A22NZ-3BR-NYA ◎  A22NZ-3MR-NYA
좌우 양쪽에 자동 복귀 ◎  A22NZ-3BB-NYA ◎  A22NZ-3MB-NYA
2 수동 불투명 -
흰색		 ◎  A22NZ-2BM-NWA ◎  A22NZ-2MM-NWA
왼쪽에 자동 복귀 ◎  A22NZ-2BL-NWA ◎  A22NZ-2ML-NWA
3 수동 ◎  A22NZ-3BM-NWA ◎  A22NZ-3MM-NWA
왼쪽에 자동 복귀 ◎  A22NZ-3BL-NWA ◎  A22NZ-3ML-NWA
오른쪽에 자동 복귀 ◎  A22NZ-3BR-NWA ◎  A22NZ-3MR-NWA
좌우 양쪽에 자동 복귀 ◎  A22NZ-3BB-NWA ◎  A22NZ-3MB-NWA
2 수동 불투명 -
파랑		 ◎  A22NZ-2BM-NAA ◎  A22NZ-2MM-NAA
왼쪽에 자동 복귀 ◎  A22NZ-2BL-NAA ◎  A22NZ-2ML-NAA
3 수동 ◎  A22NZ-3BM-NAA ◎  A22NZ-3MM-NAA
왼쪽에 자동 복귀 ◎  A22NZ-3BL-NAA ◎  A22NZ-3ML-NAA
오른쪽에 자동 복귀 ◎  A22NZ-3BR-NAA ◎  A22NZ-3MR-NAA
좌우 양쪽에 자동 복귀 ◎  A22NZ-3BB-NAA ◎  A22NZ-3MB-NAA
2 수동 불투명 -
검정		 ◎  A22NZ-2BM-NBA ◎  A22NZ-2MM-NBA
왼쪽에 자동 복귀 ◎  A22NZ-2BL-NBA ◎  A22NZ-2ML-NBA
3 수동 ◎  A22NZ-3BM-NBA ◎  A22NZ-3MM-NBA
왼쪽에 자동 복귀 ◎  A22NZ-3BL-NBA ◎  A22NZ-3ML-NBA
오른쪽에 자동 복귀 ◎  A22NZ-3BR-NBA ◎  A22NZ-3MR-NBA
좌우 양쪽에 자동 복귀 ◎  A22NZ-3BB-NBA ◎  A22NZ-3MB-NBA





베젤 재질 · 형상 금속 (라운드)
3444_lu_12_3
노치 수 복귀 방식 조작부 색상 형식
2 수동 불투명 - 레드 ◎  A22NZ-2RM-NRA
왼쪽에 자동 복귀 ◎  A22NZ-2RL-NRA
3 수동 ◎  A22NZ-3RM-NRA
왼쪽에 자동 복귀 ◎  A22NZ-3RL-NRA
오른쪽에 자동 복귀 ◎  A22NZ-3RR-NRA
좌우 양쪽에 자동 복귀 ◎  A22NZ-3RB-NRA
2 수동 불투명 - 녹색 ◎  A22NZ-2RM-NGA
왼쪽에 자동 복귀 ◎  A22NZ-2RL-NGA
3 수동 ◎  A22NZ-3RM-NGA
왼쪽에 자동 복귀 ◎  A22NZ-3RL-NGA
오른쪽에 자동 복귀 ◎  A22NZ-3RR-NGA
좌우 양쪽에 자동 복귀 ◎  A22NZ-3RB-NGA
2 수동 불투명 - 노랑 ◎  A22NZ-2RM-NYA
왼쪽에 자동 복귀 ◎  A22NZ-2RL-NYA
3 수동 ◎  A22NZ-3RM-NYA
왼쪽에 자동 복귀 ◎  A22NZ-3RL-NYA
오른쪽에 자동 복귀 ◎  A22NZ-3RR-NYA
좌우 양쪽에 자동 복귀 ◎  A22NZ-3RB-NYA
2 수동 불투명 - 흰색 ◎  A22NZ-2RM-NWA
왼쪽에 자동 복귀 ◎  A22NZ-2RL-NWA
3 수동 ◎  A22NZ-3RM-NWA
왼쪽에 자동 복귀 ◎  A22NZ-3RL-NWA
오른쪽에 자동 복귀 ◎  A22NZ-3RR-NWA
좌우 양쪽에 자동 복귀 ◎  A22NZ-3RB-NWA
2 수동 불투명 - 파랑 ◎  A22NZ-2RM-NAA
왼쪽에 자동 복귀 ◎  A22NZ-2RL-NAA
3 수동 ◎  A22NZ-3RM-NAA
왼쪽에 자동 복귀 ◎  A22NZ-3RL-NAA
오른쪽에 자동 복귀 ◎  A22NZ-3RR-NAA
좌우 양쪽에 자동 복귀 ◎  A22NZ-3RB-NAA
2 수동 불투명 - 검정 ◎  A22NZ-2RM-NBA
왼쪽에 자동 복귀 ◎  A22NZ-2RL-NBA
3 수동 ◎  A22NZ-3RM-NBA
왼쪽에 자동 복귀 ◎  A22NZ-3RL-NBA
오른쪽에 자동 복귀 ◎  A22NZ-3RR-NBA
좌우 양쪽에 자동 복귀 ◎  A22NZ-3RB-NBA



조광 타입



베젤 재질 · 형상 수지
3444_lu_13_1		 금속
3444_lu_13_2
노치 수 복귀 방식 조작부의
색상		 형식   형식
2 수동 투명 - 레드 ◎  A22NZ-2BM-TRA   ◎  A22NZ-2MM-TRA
왼쪽에 자동 복귀 ◎  A22NZ-2BL-TRA ◎  A22NZ-2ML-TRA
3 수동 ◎  A22NZ-3BM-TRA ◎  A22NZ-3MM-TRA
왼쪽에 자동 복귀 ◎  A22NZ-3BL-TRA ◎  A22NZ-3ML-TRA
오른쪽에 자동 복귀 ◎  A22NZ-3BR-TRA ◎  A22NZ-3MR-TRA
좌우 양쪽에 자동 복귀 ◎  A22NZ-3BB-TRA ◎  A22NZ-3MB-TRA
2 수동 투명 - 녹색 ◎  A22NZ-2BM-TGA ◎  A22NZ-2MM-TGA
왼쪽에 자동 복귀 ◎  A22NZ-2BL-TGA ◎  A22NZ-2ML-TGA
3 수동 ◎  A22NZ-3BM-TGA ◎  A22NZ-3MM-TGA
왼쪽에 자동 복귀 ◎  A22NZ-3BL-TGA ◎  A22NZ-3ML-TGA
오른쪽에 자동 복귀 ◎  A22NZ-3BR-TGA ◎  A22NZ-3MR-TGA
좌우 양쪽에 자동 복귀 ◎  A22NZ-3BB-TGA ◎  A22NZ-3MB-TGA
2 수동 투명 - 노랑 ◎  A22NZ-2BM-TYA ◎  A22NZ-2MM-TYA
왼쪽에 자동 복귀 ◎  A22NZ-2BL-TYA ◎  A22NZ-2ML-TYA
3 수동 ◎  A22NZ-3BM-TYA ◎  A22NZ-3MM-TYA
왼쪽에 자동 복귀 ◎  A22NZ-3BL-TYA ◎  A22NZ-3ML-TYA
오른쪽에 자동 복귀 ◎  A22NZ-3BR-TYA ◎  A22NZ-3MR-TYA
좌우 양쪽에 자동 복귀 ◎  A22NZ-3BB-TYA ◎  A22NZ-3MB-TYA
2 수동 투명 - 흰색 ◎  A22NZ-2BM-TWA ◎  A22NZ-2MM-TWA
왼쪽에 자동 복귀 ◎  A22NZ-2BL-TWA ◎  A22NZ-2ML-TWA
3 수동 ◎  A22NZ-3BM-TWA ◎  A22NZ-3MM-TWA
왼쪽에 자동 복귀 ◎  A22NZ-3BL-TWA ◎  A22NZ-3ML-TWA
오른쪽에 자동 복귀 ◎  A22NZ-3BR-TWA ◎  A22NZ-3MR-TWA
좌우 양쪽에 자동 복귀 ◎  A22NZ-3BB-TWA ◎  A22NZ-3MB-TWA
2 수동 투명 - 블루 ◎  A22NZ-2BM-TAA ◎  A22NZ-2MM-TAA
왼쪽에 자동 복귀 ◎  A22NZ-2BL-TAA ◎  A22NZ-2ML-TAA
3 수동 ◎  A22NZ-3BM-TAA ◎  A22NZ-3MM-TAA
왼쪽에 자동 복귀 ◎  A22NZ-3BL-TAA ◎  A22NZ-3ML-TAA
오른쪽에 자동 복귀 ◎  A22NZ-3BR-TAA ◎  A22NZ-3MR-TAA
좌우 양쪽에 자동 복귀 ◎  A22NZ-3BB-TAA ◎  A22NZ-3MB-TAA
2 수동 투명 - 검정 ◎  A22NZ-2BM-TOA ◎  A22NZ-2MM-TOA
왼쪽에 자동 복귀 ◎  A22NZ-2BL-TOA ◎  A22NZ-2ML-TOA
3 수동 ◎  A22NZ-3BM-TOA ◎  A22NZ-3MM-TOA
왼쪽에 자동 복귀 ◎  A22NZ-3BL-TOA ◎  A22NZ-3ML-TOA
오른쪽에 자동 복귀 ◎  A22NZ-3BR-TOA ◎  A22NZ-3MR-TOA
좌우 양쪽에 자동 복귀 ◎  A22NZ-3BB-TOA ◎  A22NZ-3MB-TOA





베젤 재질 · 형상 금속 (라운드)
3444_lu_13_3
노치 수 복귀 방식 조작부 색상 형식
2 수동 투명 - 레드 ◎  A22NZ-2RM-TRA
왼쪽에 자동 복귀 ◎  A22NZ-2RL-TRA
3 수동 ◎  A22NZ-3RM-TRA
왼쪽에 자동 복귀 ◎  A22NZ-3RL-TRA
오른쪽에 자동 복귀 ◎  A22NZ-3RR-TRA
좌우 양쪽에 자동 복귀 ◎  A22NZ-3RB-TRA
2 수동 투명 - 녹색 ◎  A22NZ-2RM-TGA
왼쪽에 자동 복귀 ◎  A22NZ-2RL-TGA
3 수동 ◎  A22NZ-3RM-TGA
왼쪽에 자동 복귀 ◎  A22NZ-3RL-TGA
오른쪽에 자동 복귀 ◎  A22NZ-3RR-TGA
좌우 양쪽에 자동 복귀 ◎  A22NZ-3RB-TGA
2 수동 투명 - 노랑 ◎  A22NZ-2RM-TYA
왼쪽에 자동 복귀 ◎  A22NZ-2RL-TYA
3 수동 ◎  A22NZ-3RM-TYA
왼쪽에 자동 복귀 ◎  A22NZ-3RL-TYA
오른쪽에 자동 복귀 ◎  A22NZ-3RR-TYA
좌우 양쪽에 자동 복귀 ◎  A22NZ-3RB-TYA
2 수동 투명 - 흰색 ◎  A22NZ-2RM-TWA
왼쪽에 자동 복귀 ◎  A22NZ-2RL-TWA
3 수동 ◎  A22NZ-3RM-TWA
왼쪽에 자동 복귀 ◎  A22NZ-3RL-TWA
오른쪽에 자동 복귀 ◎  A22NZ-3RR-TWA
좌우 양쪽에 자동 복귀 ◎  A22NZ-3RB-TWA
2 수동 투명 - 블루 ◎  A22NZ-2RM-TAA
왼쪽에 자동 복귀 ◎  A22NZ-2RL-TAA
3 수동 ◎  A22NZ-3RM-TAA
왼쪽에 자동 복귀 ◎  A22NZ-3RL-TAA
오른쪽에 자동 복귀 ◎  A22NZ-3RR-TAA
좌우 양쪽에 자동 복귀 ◎  A22NZ-3RB-TAA
2 수동 투명 - 검정 ◎  A22NZ-2RM-TOA
왼쪽에 자동 복귀 ◎  A22NZ-2RL-TOA
3 수동 ◎  A22NZ-3RM-TOA
왼쪽에 자동 복귀 ◎  A22NZ-3RL-TOA
오른쪽에 자동 복귀 ◎  A22NZ-3RR-TOA
좌우 양쪽에 자동 복귀 ◎  A22NZ-3RB-TOA



단품 (공용)

단품 형식

조작부 · LED 램프 · 설치대 스위치 유닛을 별도로 주문할 수 있습니다. 세트 조합 발주 형식이 갖추어지지 않는 기종을 조합하여 사용하십시오. 또한 유지 부품 제품으로 재고 관리에도 이용하십시오.

LED 램프



형상 정격 전압 형식
색상 6V AC / DC 12V AC / DC 24V AC / DC
sgfs-338_lu_1_1 레드 ◎  A22NZ-L-RA ◎  A22NZ-L-RB ◎  A22NZ-L-RC
녹색 ◎  A22NZ-L-GA ◎  A22NZ-L-GB ◎  A22NZ-L-GC
황 ◎  A22NZ-L-YA ◎  A22NZ-L-YB ◎  A22NZ-L-YC
화이트 ◎  A22NZ-L-WA ◎  A22NZ-L-WB ◎  A22NZ-L-WC
블루 ◎  A22NZ-L-AA ◎  A22NZ-L-AB ◎  A22NZ-L-AC
오렌지 ◎  A22NZ-L-OA ◎  A22NZ-L-OB ◎  A22NZ-L-OC





형상 정격 전압 형식
색상 100 / 110 / 120V AC 200 / 220 / 230 / 240V AC
sgfs-338_lu_1_1 레드 ◎  A22NZ-L-RD ◎  A22NZ-L-RE
녹색 ◎  A22NZ-L-GD ◎  A22NZ-L-GE
황 ◎  A22NZ-L-YD ◎  A22NZ-L-YE
화이트 ◎  A22NZ-L-WD ◎  A22NZ-L-WE
블루 ◎  A22NZ-L-AD ◎  A22NZ-L-AE
오렌지 ◎  A22NZ-L-OD ◎  A22NZ-L-OE



설치대



형상 형식
sgfs-338_lu_2_1 ◎  A22NZ-H-01



스위치 유닛



형상 단자 사양 접점 사양 형식
sgfs-338_lu_3_1 나사 단자대 1NO 접점 (파란색) ◎  A22NZ-S-G1A
1NC 접점 (오렌지) ◎  A22NZ-S-G1B
sgfs-338_lu_3_2 Push - In Plus 단자대 1NO 접점 (파란색) ◎  A22NZ-S-P1A
1NC 접점 (빨간색) ◎  A22NZ-S-P1B
sgfs-338_lu_3_3 Push - In Plus 단자대 2NO 접점 (파란색) ◎  A22NZ-S-P2A
2NC 접점 (빨간색) ◎  A22NZ-S-P2B
1NO1NC 접점 (흰색) ◎  A22NZ-S-P2C



조명 장치



형상 단자 사양 정격 전압 형식
sgfs-338_lu_4_1 나사 단자대 6V AC / DC ◎  A22NZ-TA
12V AC / DC ◎  A22NZ-TB
24V AC / DC ◎  A22NZ-TC
100 / 110 / 120V AC ◎  A22NZ-TD
200 / 220 / 230 / 240V AC ◎  A22NZ-TE
sgfs-338_lu_4_2 Push - In  Plus 단자대 6V AC / DC ◎  A22NZ-T-AP
12V AC / DC ◎  A22NZ-T-BP
24V AC / DC ◎  A22NZ-T-CP
100 / 110 / 120V AC ◎  A22NZ-T-DP
200 / 220 / 230 / 240V AC ◎  A22NZ-T-EP



정보 갱신 : 2016/10/03
Top of page
OMRON Korea 개인정보 처리방침 이용약관 및 권장환경 마케팅 정보 활용방침 주문에 관한 동의 사항
ⓒ Copyright OMRON Electronics Korea, 2008 - 2022. All Rights Reserved.
