Controller Link 유니트
유니트 종류 : CJ1 CPU 고기능 유니트
점유 호기 : 1 호기분
해외 규격 : UC1, N, L, CE
| 상품 이름 |
사양 |
소비 전류 (A) |
형식
|
| 통신 케이블 |
통신 종류 |
이중화
지원 |
1CPU
구현
가능
대수 |
5V
계 |
24V
계 |
Controller
Link
유니트
|
와이어 타입
실드 트위스트
페어 케이블 * |
데이터 링크
기능
메시지
통신 기능 |
불가 |
최대
8 개 |
0.35 |
- |
◎ |
CJ1W-CLK23 |
참고. 본 유니트는 머신 오토메이션 컨트롤러 NJ 시리즈에서는 사용할 수 없습니다.
*쉴드 장착 트위스트 페어 케이블에는 아래의 전용 케이블을 사용해 주십시오.
• ESVC0.5×2C－13262(반도 전선)
구입 문의처 : 가네쯔(주)시즈오카 영업소 TEL 054－253－7111 FAX 054－253－1110
기술 문의처 : 반도 전기(주)기술부 TEL 048－461－0561 FAX 048－465－3517
• ESNC0.5×2C－99－087B(일본 전선)
구입 문의처 : 이나바 전기 산업(주)전선 영업부 TEL 06－4391－1740 FAX 06－4391－1741
기술 문의처 : 일본 전선 공업(주)영업부 영업과 TEL 072－871－0364 FAX 072－871－0341
• ESPC 1P×0.5mm2(나가오카 특수 전선)
구입 문의처 : 센슈 전업 주식 회사 본점 업무과 TEL 06－6384－1103 FAX 06－6384－1320
기술 문의처 : 나가오카 특수 전선 주식 회사 영업과 TEL 072－949－7126 FAX 072－949－7588
• Li2Y－FCY2×0.56qmm(Kromberg & Schubert, Komtec Department: German Company)
• 1×2×AWG－20PE＋Tr.CUSN＋PVC(Draka Cables Industrial: Spanish Company)
• #9207(Belden: US Company)
부속품
CJ 시리즈 Controller Link 유니트에는 부속품은 없습니다.
Controller Link 지원 보드
| 상품 이름 |
사양 |
부속품 |
형식 (해외 형식) |
해외
규격 |
| 통신 케이블 |
통신 종류 |
Controller Link
지원 보드
PCI 버스 I / F
|
와이어 타입 차폐
연선 |
데이터 링크 기능
메시지 통신 기능 |
· CD-ROM × 1 *
· 설치 설명서
(SBCD-344) × 1
· 통신 커넥터 × 1 |
◎ |
3G8F7-CLK23
(3G8F7-CLK23-E) |
CE |
* CD-ROM에는 다음 소프트웨어가 포함되어 있습니다.
· Controller Link (PCI) 드라이버
· FinsGateway Version2003 (PCI-CLK 버전)
· FinsGateway Version3 (PCI-CLK 버전)
· 셋업 진단 유틸리티
· C 언어 라이브러리
리피터 유니트
| 상품 이름 |
사양 |
형식 |
해외 규격 |
Controller Link
리피터 유니트
|
와이어 - 와이어 타입
와이어 - 광 (H-PCF) 타입 * 1
와이어 - 광 (GI) 타입 * 2 |
◎ |
CS1W-RPT01 |
UC1, CE |
| |
CS1W-RPT02 |
| ◎ |
CS1W-RPT03 |
리피터 유니트를 사용하면 와이어 타입 Controller Link 네트워크의 T분기 배선 및 장거리 배선, 62노드 구성, 네트워크의 일부 광화가 가능해집니다.
*1. 와이어－광(H－PCF) 타입에서 사용하는 케이블은 H－PCF 케이블(Controller Link/SYSMAC LINK 공용), 또는 커넥터 장착 H－PCF 광화이버 케이블을
사용해 주십시오.
*2. 와이어－광(GI) 타입으로 사용하는 케이블은 GI 광케이블(Controller Link용)을 사용해 주십시오.
중계 단자대
| 상품 이름 |
사양 |
형식 |
해외 규격 |
| Controller Link 용 중계 단자대
|
와이어 타입용 (5 개 세트) |
CJ1W-TB101 |
- |
와이어 타입의 Controller Link 네트워크에서 대상이 되는 유니트에 미리 본 중계 단자대를 장착해 배선하면 네트워크 전체의 통신을 정지하지 않고 유니트를 교환할 수 있습니다. Controller Link 서포트 보드에는 사용할 수 없습니다.
H-PCF 케이블, 광 커넥터
| 상품 이름 |
적용 / 구조 |
사양 |
형식 |
해외 규격 |
광화이버
케이블 |
Controller
Link,
SYSMAC
LINK,
SYSBUS |
① 광화이버 단심 코드
② 텐션 멤버
(플라스틱 피복 강선)
③ 개재 끈(플라스틱 끈)
④ 개재물
(플라스틱ㆍ얀 또는 섬유 실)
⑤ 지지 테이프(플라스틱계)
⑥ 내열 PV 시스 |
광 2심 케이블
텐션 멤버 있음 |
흑색 |
10m |
S3200-HCCB101 |
- |
| 흑색 |
50m |
S3200-HCCB501 |
| 흑색 |
100m |
S3200-HCCB102 |
| 흑색 |
500m |
S3200-HCCB502 |
| 흑색 |
1000m |
S3200-HCCB103 |
| 주황색 |
10m |
S3200-HCCO101 |
| 주황색 |
50m |
S3200-HCCO501 |
| 주황색 |
100m |
S3200-HCCO102 |
| 주황색 |
500m |
S3200-HCCO502 |
| 주황색 |
1000m |
S3200-HCCO103 |
광커넥터
(압착ㆍ절단) |
|
CS1W-RPT02 |
하프 로크 |
S3200-COCF2571 |
|
|
풀 로크 |
S3200-COCF2071 |
커넥터 부착 H-PCF 광섬유 케이블 (광 2심, 급전선 2심, 복합 케이블, 검정색)
| 적용 |
형상 |
형식 |
해외 규격 |
Controller Link,
SYSMAC LINK |
|
S3200-CN □ □ □ -20-20 |
- |
|
|
S3200-CN □ □ □ -20-25 |
|
|
S3200-CN □ □ □ -25-25 |
커넥터 장착 H－PCF 광화이버 케이블의 광커넥터는 접착·연마 타입 입니다.
케이블 길이
케이블 길이는 2m, 5m, 10m, 15m, 20m를 준비하고 있습니다. 21m 이상일 때는 당사 영업 사원에게 문의하십시오.

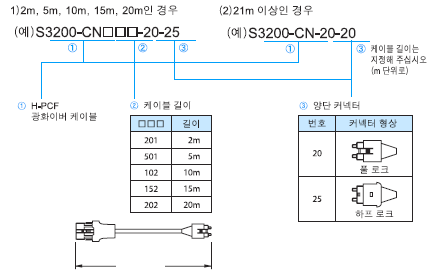

주문 형식
광 커넥터 조립 공구
| 이름 |
적용 단위 |
형식 |
메이커 |
해외 규격 |
광 커넥터
조립 공구 * |
SYSMAC C시리즈의 SYSBUS, SYSMAC
LINK, Controller Link 등의 광 전송 시스템용
압착 절단식 커넥터와 하드 플라스틱 클래드
석영 화이버를 현장에서 장착할 때 사용합니다. |
CAK-0057 |
SUMIT
OMO
전공 제품 |
- |
* CAK－0057 구입 문의처:
(주)고덴샤 광 사업부 TEL 06－6243－7512(고덴샤 오므론 창구)
광화이버 케이블(H－PCF)의 커넥터를 가공할 경우에는 SUMITOMO 전기 공업
(주)광통신 사업부 기술부 광 링크 그룹
도쿄: TEL 03－3423－5361 FAX 03－3423－5480
오사카: TEL 06－6466－5539 FAX 06－6466－7973
이 주최하는 기술 교육을 수강하고 인정서를 받아 주십시오.
주. 일반 사용자가 가공을 하면 품질에 문제가 발생할 위험이 있습니다.
따라서 커넥터 장착 케이블을 구입하거나 전문 가공 메이커에 가공을
발주하시기 바랍니다.
(주)고덴샤 오사카 TEL:06－6243－7512(고덴샤 오므론 창구)
도쿄 TEL: 03－3649－4783
아크트로닉스(주) 누마즈 TEL: 055－963－1698, 055－948－3798
GI 광케이블
GI 광케이블의 선정·가공·부설에는 전문 기술이 필요하므로 반
드시 광케이블 전문 취급 업자에게 의뢰해 주십시오.
가공업자
(주)고덴샤 오사카 TEL: 06－6243－7512(고덴샤 오므론 창구)
도쿄 TEL: 03－3649－4783
아크트로닉스(주) 누마즈 TEL: 055－963－1698, 055－948－3798
사용 가능한 광케이블/광커넥터
• 광화이버 종별: 그레이디드, 인덱스, 멀티 모드, 올 석영 글라스, 화이버(GI형 AGF 케이블)
• 광화이버의 구조(코어 지름/클래드 지름): 62.5/125㎛ 또는 50/125㎛
• 광화이버의 광학 특성: 아래의 표 참조
• 광커넥터: ST 커넥터(IEC－874－10)
50/125μm AGF의 경우
| 항목 |
최소 |
표준 |
최대 |
비고 |
| 개구 수 (NA) |
- |
0.21 |
- |
- |
| 전송 손실 (dB) |
- |
- |
3.0Lf |
0.5km ≦ Lf |
λ = 0.8μm 대,
Ta = 25 ℃ |
| 3.0Lf +0.2 |
0.2km ≦ Lf ≦ 0.5km |
| 3.0Lf +0.4 |
Lf ≦ 0.2km |
| 접속 손실 (dB) |
- |
- |
1.0 |
λ = 0.8μm 대, 1 곳 |
| 전송 대역 (MHz · km) |
500 |
- |
- |
λ = 0.85μm (LD) |
62.5/125μm AGF의 경우
| 항목 |
최소 |
표준 |
최대 |
비고 |
| 개구 수 (NA) |
- |
0.28 |
- |
- |
| 전송 손실 (dB) |
- |
- |
3.5Lf |
0.5km ≦ Lf |
λ = 0.8μm 대,
Ta = 25 ℃ |
| 3.5Lf +0.2 |
0.2km ≦ Lf ≦ 0.5km |
| 3.5Lf +0.4 |
Lf ≦ 0.2km |
| 접속 손실 (dB) |
- |
- |
1.0 |
λ = 0.8μm 대, 1 곳 |
| 전송 대역 (MHz · km) |
200 |
- |
- |
λ = 0.85μm (LD) |
