DC 전자 회로 보호기 (24VDC 4 출력 / 8 출력 유형)
S8V-CP
DC 회로의 안전 설계 간소화
단락 · 과전류 발생시의 확실한 보호가 가능한 멀티 채널로 공간 절약을 실현
저장 시동 문제를 방지하기 위해 순차적으로 출력 시동

 마이 페이지에 스크랩하기

Service Info
    대체상품보기
대체상품이 존재하지 않습니다.
특징
종류
|
상세사양
|
외형도
|
자료 다운로드
|

DC24V 기기의 단락 · 과전류시 확실한 보호 기능을 제공합니다.

DC 기기의 증가로 전원의 고용량화가 가속되는 가운데 분기 계통마다의 안전 설계 및 이상 발생 계통의 확실한 보호가 요구되고 있습니다.

S8V-CP 특징 1
S8V-CP 특징 2
S8V-CP 특징 3

Value Design for Panel
제어반 내의 제품 사양에 대한 일반적인 생각 Value Design for Panel (이하 Value Design)은 고객의 제어반에 새로운 가치를 제공합니다. Value Design에 대응 한 제품을 함께 사용함으로써 제어반의 가치가 더욱 높아집니다.

S8V-CP 특징 4



전기 회로의 안전 설계를 수행하는 데 어려움이 있습니까?

설계

● 분기 설계 및 안전 확보를위한 설계가 복잡합니다.
● 배선이 용이하려면 직경이 작은 케이블을 사용하는 것이 좋습니다.

S8V-CP 특징 6

선정

● 열 자기 회로 프로텍터의 트립 특성은 온도 및 단위 변화에 따라 크게 달라질 수 있으므로 선택이 어렵습니다.

S8V-CP 특징 7

조립

● 더 많은 분기 회로에는 더 많은 공간이 필요합니다.



S8V-CP 특징 8

시작 및 유지 보수

● 이상이 발생한 경우 전원 공급 장치는 열 자기 회로 보호기의 트립 기능 활성화 전에 모든 회로를 중지하기 위해 보호 기능을 활성화합니다.

S8V-CP 특징 9


기계식 회로 보호기에서 교체도 안심

서킷 프로텍터 (기계식)의 특징을 그대로 편차의 오차를 적게.

S8V-CP 특징 10

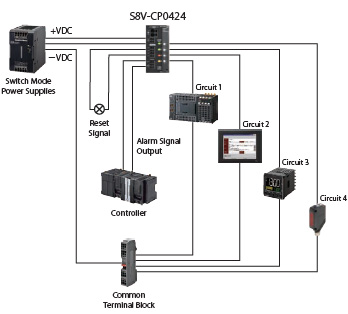

알람 신호 출력에 이상 발생을 상위 제어기로 출력 가능.

S8V-CP 특징 11

시작은 분기 계통 별 돌입 전류의 시작 문제를 최소화.

S8V-CP 특징 12

UL 인증의 번거 로움과 비용을 절감
UL Class2 [S8V-CP0424S]

S8V-CP 특징 13


UL Class2 출력이란?

"전압 · 전류 · 전력이 감전이나 화재가 일어나지 않는 수준으로 제한되는 안전한 출력을 가진 전원 또는 전원 관련 상품"임을 의미하는 말 (구분)이며, UL1310에 의해 평가됩니다.
UL Class2 출력 전압 · 전류 · 전력은 다음과 같이 규정되어 있습니다.

● 출력 전압 ... DC30V 이하
● 출력 전류 ... 8A 이하
● 출력 전력 ... 100VA 이하

이 UL Class2 출력에 연결되는 부하 부품은 UL 인증을 획득하지 않은 경우에도 사용할 수 있습니다.

S8V-CP0424S (UL Class2 출력 타입)이란?

이 UL Class2 출력 조건을 만족시키기 위해 정격 출력 전류를 3.8A로 고정하고 있습니다.

● 출력 전압
 24V → DC30V 이하를 만족
● 출력 전류
 3.8A → 8A 이하를 만족
● 출력
 24V * 3.8A = 91.2VA → 100VA 이하를 만족

장비의 안전 규격 신청 공수 · 비용 절감

S8V-CP0424S는 UL Class2 출력의 인증을 취득하고 있기 때문에,이 출력에 연결되는 회로의 UL 평가가 불필요 해져, UL 인증을위한 공정 및 비용 절감에 기여합니다. 또한 접속 된 부하 부품은 UL 인증을 획득하지 않은 경우에도 사용할 수 있습니다. 또한 제어반 내에서는 배선재도 UL 인증품 이외의 것도 사용 가능하기 때문에 부품의 선정 용이성과 비용 절감에 기여합니다.
