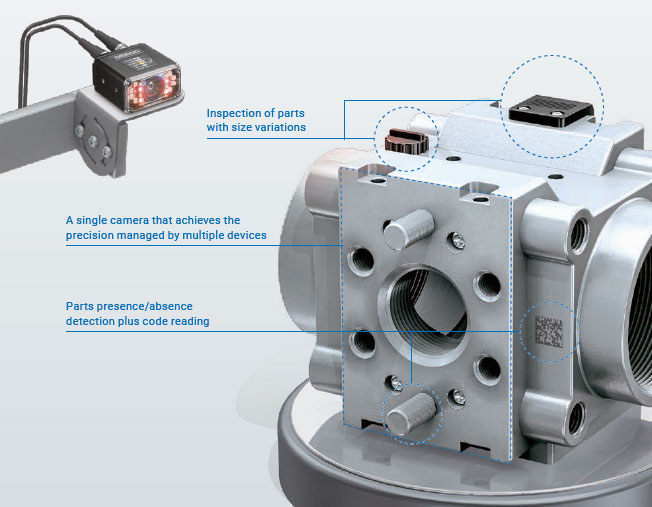

기존의 이미지 검사에는 하나 이상의 전용 카메라와 코드 리더를 페어링해야 합니다. Omron의 F430-F/F420-F 시리즈 스마트 카메라는 이 모든 기능을 단일 장치로 묶어 애플리케이션 설계를 극적으로 단순화합니다. 단일 카메라 솔루션은 또한 초기 투자를 줄이고, 배선 작업을 줄이며, 유지 관리 비용을 최소한으로 유지합니다.
[검사 | 01] 여러 대의 카메라를 하나로 통합해 정확도 향상

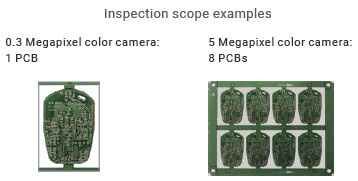

저해상도 카메라를 사용할 경우, 뷰를 여러 섹션으로 나누고 검사에 필요한 해상도를 달성하기 위해 여러 대의 카메라가 필요합니다. F430-F/F420-F 시리즈의 5메가픽셀 컬러 카메라는 단일 장치로 여러 지점의 고해상도 이미징을 제공합니다.

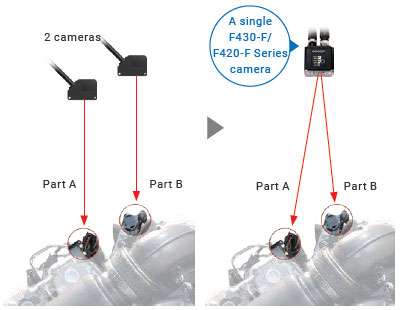

단일 카메라만 위치 지정
단일 카메라로 넓은 시야를 포착할 수 있으므로, 시간이 많이 걸리는 위치 설계 및 미세 조정이 필요한 여러 대의 카메라를 결합할 필요가 없습니다.

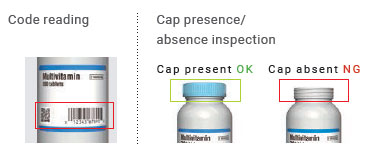

존재, 색상 및 모양 감지 및 동시 판독
F430-F/F420-F 시리즈는 시야 내에서 감지 작업(존재, 색상 및 모양)과 코드 판독을 동시에 수행할 수 있습니다. 품질 향상을 위해 검사 지점을 쉽게 늘릴 수 있습니다.
[검사 | 02] 강력한 검사 작업과 코드 판독을 수행하는 단일 카메라

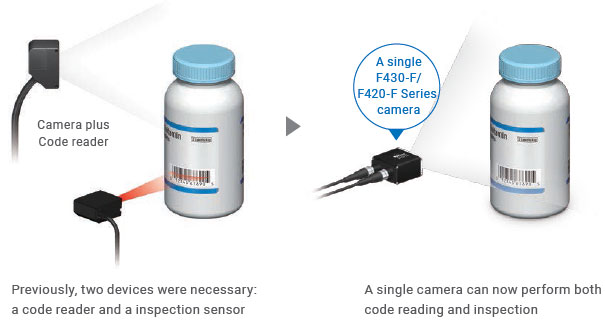

존재/부재 감지, 색상 감지 등과 같은 간단한 검사 작업을 코드 또는 문자 판독과 함께 수행하려면 각 목적에 맞는 고기능 센서 또는 코드 판독기와 결합된 센서가 필요합니다. F430-F/F420-F 시리즈는 두 가지 기능을 모두 성공적으로 수행하여 전반적으로 검사 작업을 간소화합니다.
배선 및 설치공간을 절반으로 줄였습니다
스마트 카메라와 코드 리더 기능이 있는 단일 카메라를 사용하면 호스트 장치에 필요한 케이블 수와 설치 공간이 절반으로 줄어듭니다.
텍스트 및 검증 결과 출력
F430-F/F420-F 시리즈는 표준 스마트 카메라로는 어려운 문자열과 코드 품질 검증 결과를 출력할 수 있습니다. 출력 정보는 추적에 사용할 수 있습니다.
출력 데이터 예
1. 검사 결과: OK/NG
2. 코드 판독 결과: 문자열
3. 검증 결과: 코드 품질 등급
[검사 | 03] 장수명 자동초점 렌즈는 교체 없이도 긴 작동 수명을 제공합니다.
초점 변경으로 인한 고장으로 인해 카메라를 교체하기까지 얼마나 걸리나요?
장수명 액체 렌즈를 탑재한 F430-F/F420-F 시리즈는 무제한 자동 초점을 제공하여 초점을 전환하기만 하면 다양한 항목에 쉽게 초점을 맞출 수 있습니다. 액체 렌즈는 기계식 자동 초점 렌즈로 몇 개월에서 몇 년에 한 번 교체하는 빈도를 크게 줄여줍니다.

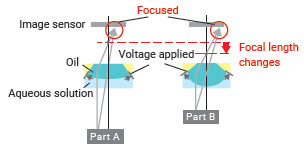

기계식 자동 초점과 액체 렌즈 자동 초점의 차이점
기계적 자동 초점은 주요 구성 요소로 작은 모터를 사용합니다. 금속 피로와 마모는 카메라의 수명을 단축시켜 매년 교체해야 합니다. 액체 자동 초점 렌즈는 전압을 적용하여 내부 오일과 물의 모양을 변경함으로써 기계적 마모 없이 초점 거리를 유연하게 변경할 수 있습니다.
* 아래 Omron의 조건을 사용하여 계산.
표준 기계적 자동 초점의 한계: 50,000회 작동
사용 조건: 초점은 한 달에 20일 동안 하루에 200회 변경됩니다. 200회 작동 x 20일 x 12개월 =
48,000회 작동 » 약 1년.
도구
12개의 도구가 제공됩니다.
제공되는 도구는 모델에 따라 다릅니다. 자세한 내용은 데이터시트를 참조하세요.
단일 화면에서 간단한 설정 AutoVISION 소프트웨어
3단계 간편 설정
화면의 안내에 따라 이미지, 편집, 실행의 세 단계로 검사를 시작하세요.
[STEP 1. 이미지] 한번의 클릭으로 이미지 최적화
초점 거리 내에 물체를 배치하고 자동 초점 버튼을 눌러 검사 이미지의 초점과 밝기를 최적화합니다.
[2단계. 편집] 도구를 선택하고 검사 영역을 지정하기만 하면 됩니다.
설정은 도구를 선택하고 검사 영역을 지정하기만 하면 됩니다. 이 화면에서 테스트 측정 결과를 확인하고 화면을 보고 검사 범위와 임계값을 조정할 수 있습니다.
[2단계. 편집] 출력 할당
각 도구에 대한 값과 메모리 영역을 선택하여 출력을 할당하여 PLC 연결 설계 시간을 줄입니다. OK/NG 결과 외에도 측정된 값, 코드 판독 결과 및 OCR 결과를 출력할 수 있어 데이터 수집에 유용합니다.
[3단계. 실행] 한 번 클릭하면 검사가 시작됩니다.
Run 버튼을 눌러 검사를 시작하세요. 검사 결과는 실시간으로 화면에 표시됩니다.
[이용] 학습을 지원하는 무료 소프트웨어 및 자료 제공
AutoVISION 소프트웨어는 무료로 제공됩니다. 지역 omron 웹사이트를 방문하거나 omron 담당자에게 문의하세요.
소프트웨어에 첨부된 빠른 시작 안내서와 샘플 이미지/작업 데이터는 소프트웨어를 사용하는 데 도움이 됩니다.
소프트웨어에는 도움말 파일이 포함되어 있어 네트워크에 연결하지 않고도 도움말을 참조할 수 있습니다.
학습을 지원하는 자료 및 데이터의 예
검사 상태를 보기 쉽게 표시하는 WebMonitor 소프트웨어
대형 디스플레이로 사용성 향상
웹 브라우저가 있는 태블릿이나 PC를 디스플레이로 사용하면 표준 스마트 카메라의 작은 디스플레이보다 훨씬 더 나은 가시성을 제공합니다. 설치 환경과 검사 이미지에 맞는 장치 크기를 선택하세요. 브라우저 요구 사항은 데이터시트를 참조하세요.
대형 화면의 사용성을 극대화하기 위한 사용자 정의 가능한 사용자 인터페이스
WebMonitor 소프트웨어는 사용자 인터페이스의 사용자 정의를 용이하게 합니다. 다양한 사전 설치된 위젯에서 선택하고 위젯을 배치하기만 하면 됩니다. 프로그래밍이 필요하지 않습니다.
여러 대의 카메라 모니터링을 통합하여 장비 비용을 절감하세요
여러 카메라의 검사 상태를 단일 장치를 사용하여 모니터링할 수 있습니다. 각 카메라에 대한 디스플레이가 필요한 표준 스마트 카메라와 달리 F430-F/F420-F 시리즈는 모든 카메라에 대한 디스플레이가 하나만 필요하므로 초기 및 설치 비용뿐만 아니라 각 디스플레이를 보는 시간도 줄어듭니다.
모니터링을 쉽게 통합할 수 있는 웹 브라우저 인터페이스
스마트 카메라에 사전 설치된 WebMonitor 소프트웨어를 사용하면 웹 브라우저가 있는 태블릿이나 PC를 연결하기만 하면 검사 상태를 볼 수 있습니다. 여러 스마트 카메라를 모니터링하는 경우 웹 브라우저에 IP 주소를 입력하면 표시할 스마트 카메라를 쉽게 변경할 수 있습니다.
