절연 저항 감시 장비
K7GE-MG
절연 저항 자동 계측으로 열화 경향을 파악하여 설비의 돌발 정지를 미연에 방지
 마이 페이지에 스크랩하기

-->
Service Info
    대체상품보기
대체상품이 존재하지 않습니다.
특징
종류
|
상세사양
|
외형도
|
자료 다운로드
|


「절연 열화」로 인한 예기치 않은 장비 정지 및 감전 사고 방지

설비의 절연 저항 열화 경향을 파악하는 것은 설비 정지 및 감전사고를 예방하는 데 이상적입니다. 그러나 현실적으로 숙련된 유지보수 인력을 확보하고 시간을 내서 현장을 방문하여 수동으로 계측하는 것은 어려운 일이다.
기존의 절연 저항 계측에는 장비 정지, 전원 차단 및 숙련된 유지 보수 작업자가 필요합니다.
OMRON은 장비의 절연을 모니터링하는 보다 효율적인 방법을 도입하고 있습니다.



절연 열화란?

절연 열화란 전기가 새지 않도록 하우징과 전기 회로를 차단하는 절연물이 열화되어 전기가 새는 상태가 되는 것을 나타냅니다. 절연 열화가 진행되면 설비의 돌발 정지나 감전·화재 사고가 발생할 위험이 있습니다.

K7GE-MG 기능 2


K7GE는 장인의 기술을 탑재해 안전하고 효율적으로 절연 열화 모니터링의 과제를 해결

절연 저항 감시 기기 K7GE는 높은 재현성으로 동일한 조건에서 매번 절연 저항을 계측할 수 있습니다.
계측 대상의 작동 상태를 모니터링하여 안전하고 확실한 계측을 제공합니다.
또한, 자동 계측 빈도를 높이면 지금까지 어려웠던 열화 경향을 파악할 수 있습니다.
K7GE는 절연 모니터링의 새로운 방법을 제안합니다.



숙련된 유지보수 노하우가 통합된 재현성 높은 계측

수동 계측에서의 복잡성은 경향 모니터링에 필요한 계측 빈도를 달성하기 어렵게 하고, 이는 과도한 예방 유지 보수 및 수정 유지 보수 지연으로 인한 갑작스러운 중지로 이어질 수 있습니다. K7GE를 사용하면 계측 빈도를 높여 경향 모니터링을 통해 상태 기반 유지 관리를 수행할 수 있습니다.

숙련된 보전우너의 기술을 파라미터화함으로써 장인의 보전을 재현 가능

계측자의 절연저항 계측 노하우 부족으로 계측값이 변동될 경우 트렌드 모니터링이 불가능합니다.
그러나 K7GE는 계측 변동의 원인이 되는 작업을 매개변수로 설정할 수 있기 때문에 경향 모니터링에 기여할 수 있어 계측 재현성이 높습니다.



장비 이상을 정확하게 식별하기 위한 고주파 계측

절연 저항 계측에는 배선을 제거하기 위해 기기의 전원을 차단해야 하기 때문에 생산 조정, 자원 확보, 현장 계측을 위한 인력 확보 등 계측 빈도를 높이는 데 많은 어려움이 있습니다
. 짧은 장비 가동 중지 시간으로 필요한 빈도로 계측할 수 있어 긴 간격으로 수행되는 기존 검사에서 놓칠 수 있는 절연 열화로 인한 갑작스러운 중단을 방지할 수 있습니다.



장비 상태에 따라 자동 계측

사람과 장비 모두에 대한 안전한 절연 저항 계측을 허용하여 작업 사고의 위험을 줄입니다.

지속적인 장비 전력 모니터링에 따라 자동 계측으로 장비 고장 위험 감소

자동 계측은 계측 시작 후 장비 전원이 복구되면 계측을 중지하여 장비 고장의 위험을 제거합니다.

*1. 트리거 입력에 대한 자세한 내용은 "임의 트리거 입력에 의한 자동 계측"을 참조하십시오.


자동 계측으로 작업자의 감전 사고 감소

계측이 자동으로 이루어지고 수동 작업이 필요하지 않으므로 감전과 같은 작업 사고의 위험을 줄일 수 있습니다.



고정 DC 50V로 계측하여 장비 고장 위험 감소

일반적인 저항계를 사용한 기존의 계측은 계측 대상에 따라 전압 범위를 선택해야 하며 잘못된 범위를 선택하면 계측 대상 장비가 파손될 위험이 있습니다. K7GE는 계측 대상에 인가할 전압이 DC 50V로 고정되어 있어 잘못된 전압 범위로 계측할 수 있는 방법이 없습니다. 또한 DC50V로 계측하더라도 계측값과 동일한 결과를 얻을 수 있습니다. 저항계로 DC500V / DC1000V를 인가하여 계측한 값입니다.



자동 절연 저항 계측을 위한 원격 상태 모니터링

K7GE는 전용 툴을 이용하여 원격으로 수집할 수 있어 계측 데이터 처리 및 분석이 용이합니다.

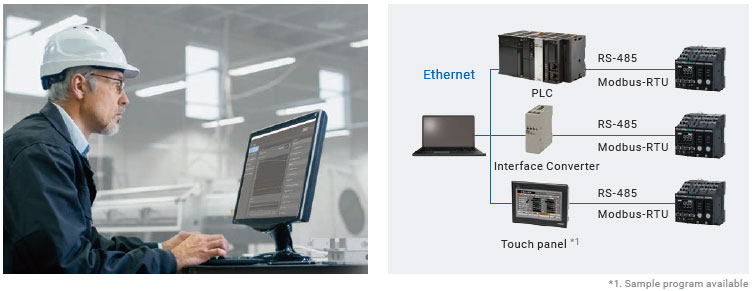

네트워크 연결을 통한 원격 데이터 평가

K7GE는 터치 패널, PLC 및 통신 변환기를 사용하여 네트워크 연결을 통해 사무실에서 원격 모니터링이 가능합니다.
또한 본체 표시기를 통해 현장 계측 결과 확인 및 매개변수 설정 변경이 가능합니다.



전용 툴을 이용한 손쉬운 계측 데이터 수집 및 트렌드 모니터링

K7GE 데이터 수집 도구는 Excel에서 실행되므로 직접 분석 및 처리할 수 있습니다.

https://www.ia.omron.co.jp/k7ge_tool에서 다운로드 가능

K7GE-MG 기능 14


여러 트리거 입력으로 자동 계측

외부 접점 입력, 통신, 전면 스위치 등 장비 조건에 따라 가장 편리한 방법으로 자동 계측을 시작할 수 있습니다.



경향 모니터링을 지원하는 사용자 친화적인 기능

K7GE는 숙련된 유지보수 인력의 기술을 활용하여 절연 저항의 "안전하고 효율적"으로 경향 모니터링을 지원하는 다양한 기능을 갖추고 있습니다.

확장 가능한 프로브 유니트

K7GE는 동일한 시스템에서 계측 대상에 대해 최대 8개의 프로브 장치를 지원합니다. 계측 대상의 수에 따라 프로브 장치의 수를 확장할 수 있으므로 공간 효율적인 설치를 제공합니다.

K7GE-MG 기능 17

*1. 메인 유니트와 프로브 유니트는 별도로 판매됩니다. 사용에 필요한 조합으로 구입하십시오.
참고: 2개 이상의 프로브 유니트가 설치된 경우 다중 채널의 동시 사용은 지원되지 않으므로 절연 저항 계측은 순차적으로 수행됩니다.



설치 및 개조 용이

대상기기의 전원선에 배선하는 것만으로 사용이 가능하므로 개조가 용이합니다.

K7GE-MG 기능 19


2단계 경보에 의한 유지보수 시기 알림: 경고 및 위험

열화 정도를 표시하는 임계값을 2단계로 설정할 수 있으며 통신 데이터를 통해 이상 유무도 확인할 수 있어 자주 현장을 방문하지 않고도 최적의 유지보수 시기를 파악할 수 있습니다. 또한 단위 트랜지스터 경보 출력에 이상 감지 표시등과 같은 부하를 직접 연결할 수 있습니다.

K7GE-MG 기능 20
*2. 공장 기본 설정


K7GE가 설치된 Megohmmeter에 의한 정기 점검 【특허출원중】*3

K7GE는 Megohmmeter에 의한 게측 결과에 어떠한 영향도 끼치지 않습니다. 그 이유는 계측하는 동안을 제외하고 내부의 Dry Contact가 장비를 계측 대상으로부터 분리하기 때문입니다. 필요한 경우 교정된 계측 장비를 통한 계측도 쉽게 지원할 수 있습니다.

K7GE-MG 기능 22
