| 안전 라이트 커튼 / 멀티 빔 세이프티 센서 |
|
|
F3SG-SR / PG 시리즈
|
|
|
|
|
|
|
| 상태를 보기 쉽고 정보화에 대응할 수 있는 안전 시스템
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| Service Info |
 |
대체상품보기 |
|
|
대체상품이 존재하지 않습니다.
|
|
|
|
|
|
|
※ ◎ 표시 또는 회색 배경 표기의 기종은 표준 재고 기종입니다. 무 표시 (주문 생산 기종)의 납기에 대해서는 거래 대리점에 문의하십시오.
F3SG-SR
형식 구성
안전 라이트 커튼 F3SG-SR
종류 / 표준 가격
본체
● 세이프티 라이트 커튼 F3SG-SR
*투광기, 수광기만의 한쪽 형식에 대해서는 대응 예정입니다.
예1) 투광기만: F3SG-4SRA0160-14-L, 수광기만: F3SG-4SRA0160-14-D
예2) 수광기만(완벽 대응 모델): F3SG-4SRA0200-14-D-F
손가락 검출용(최소 검출 물체 Φ14mm)
| 광축 수 |
검출 폭
(mm) |
어드밴스드 타입 |
스탠다드 타입 |
| 형식 |
형식 |
| 15 |
160 |
F3SG-4SRA0160-14 |
F3SG-4SRB0160-14 |
| 19 |
200 |
F3SG-4SRA0200-14-F |
F3SG-4SRB0200-14-F |
| 23 |
240 |
F3SG-4SRA0240-14 |
F3SG-4SRB0240-14 |
| 27 |
280 |
F3SG-4SRA0280-14-F |
F3SG-4SRB0280-14-F |
| 31 |
320 |
F3SG-4SRA0320-14 |
F3SG-4SRB0320-14 |
| 35 |
360 |
F3SG-4SRA0360-14-F |
F3SG-4SRB0360-14-F |
| 39 |
400 |
F3SG-4SRA0400-14 |
F3SG-4SRB0400-14 |
| 43 |
440 |
F3SG-4SRA0440-14-F |
F3SG-4SRB0440-14-F |
| 47 |
480 |
F3SG-4SRA0480-14 |
F3SG-4SRB0480-14 |
| 51 |
520 |
F3SG-4SRA0520-14-F |
F3SG-4SRB0520-14-F |
| 55 |
560 |
F3SG-4SRA0560-14 |
F3SG-4SRB0560-14 |
| 59 |
600 |
F3SG-4SRA0600-14-F |
F3SG-4SRB0600-14-F |
| 63 |
640 |
F3SG-4SRA0640-14 |
F3SG-4SRB0640-14 |
| 67 |
680 |
F3SG-4SRA0680-14-F |
F3SG-4SRB0680-14-F |
| 71 |
720 |
F3SG-4SRA0720-14-F |
F3SG-4SRB0720-14-F |
| 75 |
760 |
F3SG-4SRA0760-14-F |
F3SG-4SRB0760-14-F |
| 79 |
800 |
F3SG-4SRA0800-14 |
F3SG-4SRB0800-14 |
| 83 |
840 |
F3SG-4SRA0840-14-F |
F3SG-4SRB0840-14-F |
| 87 |
880 |
F3SG-4SRA0880-14-F |
F3SG-4SRB0880-14-F |
| 91 |
920 |
F3SG-4SRA0920-14-F |
F3SG-4SRB0920-14-F |
| 95 |
960 |
F3SG-4SRA0960-14-F |
F3SG-4SRB0960-14-F |
| 99 |
1,000 |
F3SG-4SRA1000-14 |
F3SG-4SRB1000-14 |
| 119 |
1,200 |
F3SG-4SRA1200-14 |
F3SG-4SRB1200-14 |
| 139 |
1,400 |
F3SG-4SRA1400-14 |
F3SG-4SRB1400-14 |
| 159 |
1,600 |
F3SG-4SRA1600-14 |
F3SG-4SRB1600-14 |
| 179 |
1,800 |
F3SG-4SRA1800-14 |
F3SG-4SRB1800-14 |
| 199 |
2,000 |
F3SG-4SRA2000-14 |
F3SG-4SRB2000-14 |
손 검출용(최소 검출 물체 Φ25mm)
| 광축 수 |
검출 폭
(mm) |
어드밴스트 타입 |
스탠다드 타입 |
| 형식 |
형식 |
| 8 |
160 |
F3SG-4SRA0160-25 |
F3SG-4SRB0160-25 |
| 10 |
200 |
F3SG-4SRA0200-25-F |
F3SG-4SRB0200-25-F |
| 12 |
240 |
F3SG-4SRA0240-25 |
F3SG-4SRB0240-25 |
| 14 |
280 |
F3SG-4SRA0280-25-F |
F3SG-4SRB0280-25-F |
| 16 |
320 |
F3SG-4SRA0320-25 |
F3SG-4SRB0320-25 |
| 18 |
360 |
F3SG-4SRA0360-25-F |
F3SG-4SRB0360-25-F |
| 20 |
400 |
F3SG-4SRA0400-25 |
F3SG-4SRB0400-25 |
| 22 |
440 |
F3SG-4SRA0440-25-F |
F3SG-4SRB0440-25-F |
| 24 |
480 |
F3SG-4SRA0480-25 |
F3SG-4SRB0480-25 |
| 26 |
520 |
F3SG-4SRA0520-25-F |
F3SG-4SRB0520-25-F |
| 28 |
560 |
F3SG-4SRA0560-25 |
F3SG-4SRB0560-25 |
| 30 |
600 |
F3SG-4SRA0600-25-F |
F3SG-4SRB0600-25-F |
| 32 |
640 |
F3SG-4SRA0640-25 |
F3SG-4SRB0640-25 |
| 34 |
680 |
F3SG-4SRA0680-25-F |
F3SG-4SRB0680-25-F |
| 36 |
720 |
F3SG-4SRA0720-25 |
F3SG-4SRB0720-25 |
| 38 |
760 |
F3SG-4SRA0760-25-F |
F3SG-4SRB0760-25-F |
| 40 |
800 |
F3SG-4SRA0800-25 |
F3SG-4SRB0800-25 |
| 42 |
840 |
F3SG-4SRA0840-25-F |
F3SG-4SRB0840-25-F |
| 44 |
880 |
F3SG-4SRA0880-25 |
F3SG-4SRB0880-25 |
| 46 |
920 |
F3SG-4SRA0920-25-F |
F3SG-4SRB0920-25-F |
| 48 |
960 |
F3SG-4SRA0960-25 |
F3SG-4SRB0960-25 |
| 50 |
1,000 |
F3SG-4SRA1000-25-F |
F3SG-4SRB1000-25-F |
| 52 |
1,040 |
F3SG-4SRA1040-25 |
F3SG-4SRB1040-25 |
| 56 |
1,120 |
F3SG-4SRA1120-25 |
F3SG-4SRB1120-25 |
| 60 |
1,200 |
F3SG-4SRA1200-25 |
F3SG-4SRB1200-25 |
| 64 |
1,280 |
F3SG-4SRA1280-25 |
F3SG-4SRB1280-25 |
| 68 |
1,360 |
F3SG-4SRA1360-25 |
F3SG-4SRB1360-25 |
| 72 |
1,440 |
F3SG-4SRA1440-25 |
F3SG-4SRB1440-25 |
| 76 |
1,520 |
F3SG-4SRA1520-25 |
F3SG-4SRB1520-25 |
| 80 |
1,600 |
F3SG-4SRA1600-25 |
F3SG-4SRB1600-25 |
| 84 |
1,680 |
F3SG-4SRA1680-25 |
F3SG-4SRB1680-25 |
| 88 |
1,760 |
F3SG-4SRA1760-25 |
F3SG-4SRB1760-25 |
| 92 |
1,840 |
F3SG-4SRA1840-25 |
F3SG-4SRB1840-25 |
| 96 |
1,920 |
F3SG-4SRA1920-25 |
F3SG-4SRB1920-25 |
| 104 |
2,080 |
F3SG-4SRA2080-25 |
F3SG-4SRB2080-25 |
| 114 |
2,280 |
F3SG-4SRA2280-25 |
F3SG-4SRB2280-25 |
| 124 |
2,480 |
F3SG-4SRA2480-25 |
F3SG-4SRB2480-25 |
팔ㆍ다리 검출용(최소 검출 물체 Φ45mm)
| 광축 수 |
검출 폭
(mm) |
어드밴스드 타입 |
스탠다드 타입 |
| 형식 |
형식 |
| 6 |
240 |
F3SG-4SRA0240-45 |
F3SG-4SRB0240-45 |
| 10 |
400 |
F3SG-4SRA0400-45 |
F3SG-4SRB0400-45 |
| 14 |
560 |
F3SG-4SRA0560-45 |
F3SG-4SRB0560-45 |
| 18 |
720 |
F3SG-4SRA0720-45 |
F3SG-4SRB0720-45 |
| 22 |
880 |
F3SG-4SRA0880-45 |
F3SG-4SRB0880-45 |
| 30 |
1,200 |
F3SG-4SRA1200-45 |
F3SG-4SRB1200-45 |
| 38 |
1,520 |
F3SG-4SRA1520-45 |
F3SG-4SRB1520-45 |
인체 검출용(최소 검출 물체 Φ85mm)
| 광축 수 |
검출 폭
(mm) |
어드밴스드 타입 |
스탠다드 타입 |
| 형식 |
형식 |
| 4 |
280 |
F3SG-4SRA0280-85 |
F3SG-4SRB0280-85 |
| 6 |
440 |
F3SG-4SRA0440-85 |
F3SG-4SRB0440-85 |
| 8 |
600 |
F3SG-4SRA0600-85 |
F3SG-4SRB0600-85 |
| 10 |
760 |
F3SG-4SRA0760-85 |
F3SG-4SRB0760-85 |
| 12 |
920 |
F3SG-4SRA0920-85 |
F3SG-4SRB0920-85 |
F3SG-PG
형식 구성
멀티 빔 세이프티 센서 F3SG-PG
종류 / 표준 가격
본체
● 멀티 빔 세이프티 센서 F3SG-PG
*투광기, 수광기만의 한쪽 형식에 대해서는 대응 예정입니다.
예1) 투광기만: F3SG-4PGA0670-2A-L, 수광기만: F3SG-4PGA0670-2A-D
예2) 투수광기만: F3SG-4PGA0970-3C-LD, 미러 유니트만: F3SG-4PGA0970-3C-M
침입 검출용 표준 타입(광축 피치 300~500mm)
| 광축 수 |
광축 피치
(mm) |
제품 길이
(mm) |
어드밴스드 타입 |
| 형식 |
| 2 |
500 |
670 |
F3SG-4PGA0670-2A |
| 3 |
400 |
970 |
F3SG-4PGA0970-3A |
| 4 |
300 |
1,070 |
F3SG-4PGA1070-4A |
| 4 |
400 |
1,370 |
F3SG-4PGA1370-4A |
침입 검출용 장거리 타입(광축 피치 300~500mm)
| 광축 수 |
광축 피지
(mm) |
제품 길이
(mm) |
어드밴스드 타입 |
| 형식 |
| 2 |
500 |
670 |
F3SG-4PGA0670-2L |
| 삼 |
400 |
970 |
F3SG-4PGA0970-3L |
| 4 |
300 |
1,070 |
F3SG-4PGA1070-4L |
| 4 |
400 |
1,370 |
F3SG-4PGA1370-4L |
침입 검출용 미러 타입(광축 피치 300~500mm)
| 광축 수 |
광축 피지
(mm) |
제품 길이
(mm) |
어드밴스드 타입 |
| 형식 |
| 2 |
500 |
670 |
F3SG-4PGA0670-2C |
| 4 |
300 |
1,070 |
F3SG-4PGA1070-4C |
| 4 |
400 |
1,370 |
F3SG-4PGA1370-4C |
F3SG-SR / PG 액세서리 (별매)
● 설치 브라켓 F3SG-SR/PG 공통
고정용
| 용도 |
형상 |
종류 |
형식 |
F3SG-SR/PG를 설치하기 위한 브라켓.
측면 설치, 뒷면 설치가 가능.
F3SG-SR/PG를 설치한 후에는 광축 조정을 할 수 없습니다.
2개 1세트(필요 수는 *를 참조) |
 |
표준 브라켓(중간 브라켓 겸용) |
F39-LSGF |
＊검출 폭 160~1440: 2세트(합계 4개), 1520~2480mm: 3세트(합계 6개)
F3SG-SR/PG를 설치한 상태에서 광축 조정이 가능한 설치 브라켓입니다.
● 접속용 케이블 F3SG-SR/PG 공통
【본체 케이블】
본체 케이블(단선)
본체 케이블 연장용
| 형상 |
종류 |
사양 |
케이블
길이 |
형식 |
 |
투광기용
센서 측: 전용 커넥터,
외부 측: M12 커넥터(5핀),
색: 회색 |
 |
0.3m |
F39-JGR3K-L |
수광기용ㆍ
F3SG-PG 미러 타입의 투수광기용
센서 측: 전용 커넥터,
외부 측: M12 커넥터(8핀),
색: 흑색 |
 |
0.3m |
F39-JGR3K-D |
주1. 세이프티 라이트 커튼/멀티 빔 세이프티 센서 본체에 케이블은 부속되어 있지 않습니다.
반드시 본체 케이블(단선): F39-JG□C-□ 또는 본체 케이블 연장용: F39-JGR3K-L/-D를 발주해 주십시오.

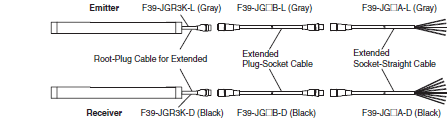

2. 연장 케이블(한쪽 커넥터): F39-JG□A-□ 또는 연장 케이블(양 쪽 커넥터): F39-JG□B-□와 조합해서 사용해 주십시오.
【연장 케이블】
연장 케이블(한쪽 커넥터)
| 형상 |
종류 |
사양 |
케이블
길이 |
형식 |
 |
투광기용
M12 커넥터(5핀), 5심
색: 회색 |
 |
3m |
F39-JG3A-L |
| 10m |
F39-JG10A-L |
수광기용ㆍ
F3SG-PG 미러 타입의
투수광기용
M12 커넥터(8핀), 8심
색: 흑색 |
 |
3m |
F39-JG3A-D |
| 10m |
F39-JG10A-D |
＊본 액세서리를 사용할 때는 액세서리 본체에 절삭유가 들어가지 않도록 보호해 주십시오.
주1. 본체 케이블 연장용: F39-JGR3K-L/-D와 조합해서 사용해 주십시오.
2. 10m 이상 필요한 경우에는 연장 케이블(한쪽 커넥터): F39-JG□A-□와 연장 케이블(양쪽 커넥터): F39-JG□B-□를 조합해서
사용해 주십시오.
3. 표기 이외에 케이블 길이는 7, 15, 20m도 준비되어 있습니다. 문의해 주십시오.
연장 케이블(양쪽 커넥터)
【연결 케이블】
밀착 연결 케이블(투광기ㆍ수광기용 각 1개/1세트)
| 형상 |
종류 |
사양 |
케이블
길이 |
형식 |
 |
투광기용
센서 측: 전용 커넥터 1,
연결 측: 전용 커넥터 2
색: 회색
수광기용
센서 측: 전용 커넥터 1,
연결 측: 전용 커넥터 2
색: 흑색 |
최단 길이(연결된 센서 간의 케이블 길이: 12cm)로
직렬 연결하기 위해 사용합니다.
결합 시: IP67 등급, IP67G(JIS C 0920 부속서1) |
12cm |
F39-JGR12L |
주. 연결된 센서 간의 케이블 길이가 12cm 이상 필요한 경우에는 직렬 연결 케이블 연장용: F39-JGR3W를 사용해 주십시오.
직렬 연결 케이블 연장용(투광기ㆍ수광기용 각 1개/1세트)
| 형상 |
종류 |
사양 |
케이블
길이 |
형식 |
 |
투광기용
센서 측: 전용 커넥터,
연결 측: M12 커넥터(5핀)
색: 회색
수광기용
센서 측: 전용 커넥터,
연결 측: M12 커넥터(8핀)
색: 흑색 |
연결된 센서 간의 케이블 길이가 12cm 이상 필요한 경우에는 본체 케이블 연장용: F39-JGR3K와 조합해서 사용합니다.
결합 시: IP67 등급, IP67G(JIS C 0920 부속서1). |
0.3m |
F39-JGR3W |
주. 직렬 연결 시, 연결된 센서 간이 60cm를 초과할 경우에는 직렬 연결 케이블 연장용: F39-JGR3W와 연장 케이블(양쪽 커넥터): F39-JG□B-□를 조합해서 사용해 주십시오.
연결 센서 간에 사용하는 연장 케이블: 10m 이내(직렬 연결 케이블 연장용(F39-JGR3W)과 본체 케이블 연장용(F39-JGR3K-L/-D)은 포함하지 않음)
【교체 케이블_기존 라이트 커튼의 배선을 사용할 경우】
본체 케이블 호환용
| 형상 |
사양 |
종류 |
케이블
길이 |
형식 |
 |
세이프티 라이트 커튼 F3SN, F3SJ-B/A, F3SR-B용 배선을 사용해 F3SG-SR에 접속하기 위한 교체용 케이블. |
F3SJ-B/A 호환용
투광기용
전용 커넥터 1, M12 커넥터(8핀)
색: 회색 |
0.3m |
F39-JGR3K-SJ-L |
F3SJ-B/A 호환용
수광기용
전용 커넥터 1, M12 커넥터(8핀)
색: 흑색 |
F39-JGR3K-SJ-D |
세이프티 라이트 커튼 F3SG-RE용 배선을 사용해 F3SGSR에 접속하기 위한 교체용 케이블. |
F3SG-RE 호환용
투광기용
전용 커넥터 1, M12 커넥터(4핀)
색: 회색 |
0.3m |
F39-JGR3K-RE-L |
F3SG-RE 호환용
수광기용
전용 커넥터 1, M12 커넥터(4핀)
색: 흑색 |
F39-JGR3K-RE-D |
세이프티 라이트 커튼 MS4800용 배선을 사용해 F3SGSR에 접속하기 위한 교체용 케이블. |
MS4800 호환용
투광기용
전용 커넥터 1, M12 커넥터(5핀)
색: 회색 |
0.3m |
F39-JGR3K-MS-L |
MS4800 호환용
수광기용
전용 커넥터 1, M12 커넥터(8핀)
색: 흑색 |
F39-JGR3K-MS-D |
주1. 세이프티 라이트 커튼/멀티 빔 세이프티 센서 본체에 케이블은 부속되어 있지 않습니다.
기존 라이트 커튼의 케이블에 접속할 경우에는 본체 케이블 호환용을 발주해 주십시오.
본체 케이블 호환용은 PNP 접속 전용입니다. NPN에서 사용할 경우에는 24V와 0V를 반대로 접속해 주십시오. 상세한 내용은 사용자 매뉴얼(매뉴얼 번호: SGFM-
726)을 참조해 주십시오.
2. 본체 케이블 호환용을 아래와 같은 용도로 사용하지 마십시오. 고장날 우려가 있습니다.
1. F39-SGIT-IL3, F39-GCNY2, F39-GCNY3, F39-GCN5와의 접속 2. F3SG-SR의 연결 간 접속
● 설정 툴 SD Manager 3ㆍ인텔리전트 탭
설정 툴 SD Manager 3
| 종류 |
사양 |
| SD Manager 3 |
PC용 설정 툴입니다.
인텔리전트 탭과 함께 사용해 주십시오. (Bluetooth® 통신으로 접속할 경우에는 Bluetooth®
통신 유니트도 필요합니다)
아래의 당사 WEB 사이트에서 다운로드할 수 있습니다.
URL: http:www.ia.omron.co.kr |
| SD Manager 3 Mobile APP |
스마트폰용 모니터 툴입니다.
인텔리전트 탭과 Bluetooth® 통신 유니트를 함께 사용해 주십시오.
아래의 당사 WEB 사이트에서 다운로드할 수 있습니다.
URL: http:www.ia.omron.co.kr |
인텔리전트 탭 *
| 형상 |
사양 |
종류 |
형식 |
 |
F3SG-SR/PG의 설정 및 외부 기기와 IO-Link 접속
을 하기 위한 기기입니다. F3SG-SR/PG의 설정은
인텔리전트 탭 본체의 DIP-SW 또는 PC로 가능합
니다.
결합 시: IP67 등급, IP67G(JIS C 0920 부속서1) |
인텔리전트 탭 |
F39-SGIT-IL3 |
 |
인텔리전트 탭에 설치하고, Bluetooth® 통신으로
SD Manager 3에 접속하기 위한 통신 유니트입니다.
결합 시: IP67 등급, IP67G(JIS C 0920 부속서1)
＊사용 가능한 지역에 대해서는 138페이지의
「법규ㆍ규격에 대해서」를 참조해 주십시오. |
Bluetooth® 통신 유니트 |
F39-SGBT |
 |
인텔리전트 탭을 DIN 레일에 설치하기 위한 브라켓 입니다. |
인텔리전트 탭 고정 브라켓
(DIN 레일 설치용) |
F39-LITF1 |
주. IO-Link 설정 파일(IODD 파일)은 당사 Web 사이트(www.ia.omron.co.kr)에서 다운로드해 주십시오.
＊PC와의 접속은 Bluetooth® 통신 유니트(F39-SGBT) 또는 시판되는 USB Type-CTM 케이블을 사용해 주십시오.
인텔리전트 탭-IO-Link 마스터 접속 케이블
오므론 IO-Link
마스터 유니트
적합 형식 |
종류 |
사양 |
케이블
길이 |
형식 |
| NX-ILM400 |
한쪽 커넥터 케이블
M12 커넥터(5핀),
5심
색: 회색 |
 |
2m |
XS5F-D521-DJ0-IL |
| GX-ILM08C |
양쪽 커넥터 케이블
M12 커넥터(5핀),
색: 회색 |
 |
3m |
F39-JG3B-L |
| 10m |
F39-JG10B-L |
| 20m |
F39-JG20B-L |
＊본 액세서리를 사용할 때는 액세서리 본체에 절삭유가 들어가지 않도록 보호해 주십시오.
주. 제어 출력(OSSD) 측에는 연장 케이블(한쪽 커넥터) F39-JG□A-D 또는 연장 케이블(양쪽 커넥터) F39-JG□B-D를 사용해 주십시오.
● 배선 절감 시스템
Y자형 조인트 플러그/소켓 양쪽 커넥터
| 형상 |
종류 |
사양 |
케이블
길이 |
형식 |
 |
M12 커넥터
배선 절감용
결합 시:
IP67 등급 *1 |
 |
0.5m |
F39-GCNY2 |
＊1. 본 액세서리를 사용할 때는 액세서리 본체에 절삭유가 들어가지 않도록 보호해 주십시오.
＊2. 케이블(본체 케이블 연장용 및 연장 케이블)은 각각 투광기용(케이블 형식 끝: -L)/수광기용(케이블 형식 끝: -D)을 발주해 주십시오.
리셋 스위치 커넥터
| 형상 |
종류 |
사양 |
케이블
길이 |
형식 |
 |
M12 커넥터
배선 절감용
결합 시:
IP67 등급 *1 |
 |
0.5m |
F39-GCNY3 |
주. 리셋 스위치는 고객이 준비해 주십시오. b 점점 타입을 사용해 주십시오.
＊1. 본 액세서리를 사용할 때는 액세서리 본체에 절삭유가 들어가지 않도록 보호해 주십시오.
＊2. 연장 케이블(한 쪽 커넥터)은 수광기용(케이블 형 식 끝: -D)을 발주해 주십시오.
＊3. 본 액세서리 사용 시에는 외부 릴레이 모니터(EDM) 기능은 사용할 수 없습니다.
리셋 스위치 커넥터ー리셋 스위치 접속용 케이블
| 형상 |
종류 |
사양 |
케이블
길이 |
형식 |
 |
M12 커넥터
(4핀), 4심 |
 |
1m |
XS5F-D421-C80-F |
| 2m |
XS5F-D421-D80-F |
| 3m |
XS5F-D421-E80-F |
| 5m |
XS5F-D421-G80-F |
| 10m |
XS5F-D421-J80-F |
| 20m |
XS5F-D421-L80-F |
＊본 액세서리를 사용할 때는 액세서리 본체에 절삭유가 들어가지 않도록 보호해 주십시오.
● 뮤팅 시스템
뮤팅 센서 E3Z M8 커넥터 타입
| 검출 방식 |
검출 거리 |
적합 스탠드 |
출력 |
형식 |
투과형
 |
10m
(적색광) |
F39-FMA [] [] [] T |
NPN 출력 |
E3Z-T66A |
| PNP 출력 |
E3Z-T86A |
회귀 반사형 * 1
 |
4m *2
(적색광) |
F39-FMA [] [] [] R |
NPN 출력 |
E3Z-R66 |
| PNP 출력 |
E3Z-R86 |
| 반사판 |
E39-R1S |
주. 뮤팅 센서에는 뮤팅 센서 스탠드가 부속되어 있지 않습니다. 뮤팅 센서 스탠드는 별매입니다.
＊1. 반사판은 부속되어 있지 않습니다. 회귀 반사형을 사용할 경우에는 센서(E3Z-R□6) 본체와 함께 반사판(E39-R1S)을 발주해 주십시오.
＊2. 센서(E3Z)와 반사판의 거리는 100mm 이상 떨어뜨려 설정해 주십시오.
E3Z의 상세한 내용은 당사 WEB 사이트(www.ia.omron.co.kr)를 참조해 주십시오.
뮤팅 센서 스탠드(투광기ㆍ수광기용 각 1개/1세트)
| 형상 |
용도 |
길이 |
형식 |
 |
투과형 뮤팅 센서를 간단하게 설치할 수 있습니다. |
150mm |
F39-FMA150T |
| 400mm |
F39-FMA400T |
| 회귀 반사형 뮤팅 센서를 간단하게 설치할 수 있습니다. |
150mm |
F39-FMA150R |
| 400mm |
F39-FMA400R |
주1. 뮤팅 센서 스탠드에는 뮤팅 센서가 부속되어 있지 않습니다. 반드시 뮤팅 센서를 발주해 주십시오.
2. 뮤팅 센서 스탠드를 라이트 커튼 본체에 설치할 경우에는 뮤팅 센서 스탠드 라이트 커튼 고정 브라켓: F39-LMAF1을 발주해 주십시오. 바닥 설치 스탠드에 설치할
경우에는 고정 브라켓 없이 설치할 수 있습니다
뮤팅 센서 스탠드 라이트 커튼 고정 브라켓(투광기ㆍ수광기용 각 1개/1세트) *
| 형상 |
용도 |
형식 |
 |
F3SG-SR/PG 공용 |
F39-LMAF1 |
주. 제품 길이 280mm보다 작은 F3SG-SR/PG에는 사용할 수 없습니다.
＊뮤팅 센서 스탠드를 라이트 커튼 본체에 설치할 경우 발주해 주십시오. 바닥 설치 스탠드에 설치할 경우에는 고정 브라켓 없이 설치할 수 있습니다.
뮤팅 센서 커넥터 박스
| 형상 |
용도 |
사양 |
케이블 길이 |
형식 |
 |
뮤팅 센서의 배선 공수를 절감할 수
있습니다. |
PNP/NPN 공통
본체: M12 소켓(5핀)×7,
M12 소켓(8핀)×1
케이블: M12 플러그(8핀)×1
결합 시: IP67 등급 *1 |
0.5m |
F39-GCN5 |
*1. 액세서리를 사용할 때는 절삭유로부터 보호하십시오.
* 2. 4 개의 뮤팅 센서를 사용하는 경우
F39-GCN5 뮤팅 센서 연결 상자에 연결할 수있는 E3Z -R [] [] 뮤팅 센서 (역 반사 형)를 주문하십시오 .
뮤팅 센서 연결 박스 용 연결 케이블
| 외관 |
신청 |
명세서 |
케이블
길이 |
모델 |
 |
뮤팅
센서와 F39-GCN5 뮤팅
센서 연결 박스 를 연결하는 케이블 입니다. |
케이블에 연결된 커넥터 , M8 소켓 및
케이블 끝의 M12 플러그 (4 핀) |
0.2m |
XS3W-M42C-4C2-A |
 |
센서 I / O 커넥터
케이블이있는
커넥터, 양쪽 케이블 끝의 커넥터
(소켓 / 플러그) |
케이블에 연결된 커넥터 , M8 소켓 및
케이블 끝의 M8 플러그 (4 핀)
직선 (소켓, 플러그) |
1m |
XS3W-M421-401-R |
| 2m |
XS3W-M421-402-R |
| 5m |
XS3W-M421-405-R |
| 10m |
XS3W-M421-410-R |
 |
센서 I / O 커넥터
케이블이있는
커넥터, 양쪽 케이블 끝의 커넥터
(소켓 / 플러그)
E3Z 뮤팅 센서 의 커넥터에 연결할
공간 이 40 ~ 80mm 인 경우 XS3W-M42C-4C2-A 와 함께 사용됩니다 .
|
케이블에 연결된 커넥터 ,
케이블 끝 (4 핀)의 M8 소켓 및 M8 플러그
직각 (소켓) /
직선 (플러그) |
2m |
XS3W-M424-402-R |
| 5m |
XS3W-M424-405-R |
참고 : 1. 안전 라이트 커튼 / 안전 멀티 라이트 빔 (배선에 의한 PNP / NPN 선택)
과 뮤팅 센서 (PNP 또는 NPN 모델)에 대해 동일한 출력 유형을 선택하십시오 .
2. XS3W에 대한 자세한 내용은 현지 OMRON 웹 사이트를 참조하십시오.
3. F39-JG [] BD 확장 플러그 소켓 케이블을 사용하여 뮤팅 센서 연결 박스를 인텔리전트
탭 과 연결 합니다.
광 동기화를위한 연결 예는 다음과 같습니다.
● 바닥 설치 시스템
바닥 설치 스탠드
| 형상 |
적합 라이트 커튼 |
스탠드 높이 |
형식 |
F3SG-SR
(세이프티 라이트 커튼) |
F3SG-PG
(멀티 빔 세이프티 센 서) |
 |
~검출 폭 0880 |
F3SG-4PGA0670-2 [] |
990mm |
F39-ST0990 |
| ~검출 폭 1200 |
F3SG-4PGA0970-3A / 3L
F3SG-4PGA1070-4 [] |
1,310mm |
F39-ST1310 |
| ~검출 폭 1520 |
F3SG-4PGA1370-4 [] |
1,630mm |
F39-ST1630 |
| ~검출 폭 1840 |
--- |
1,950mm |
F39-ST1950 |
| ~검출 폭 2080 |
--- |
2,270mm |
F39-ST2270 |
＊1. 바닥 설치 스탠드, 바닥 설치 미러, 스탠드 각도 조정 베이스는 1개 1세트들이입니다.
＊2. 스탠드 각도 조정 베이스는 별매입니다.
바닥 설치 미러
| 형상 |
적합 라이튼 커튼 |
스탠드 높이 |
형식 |
F3SG-SR
(세이프티 라이트 커튼) |
F3SG-PG
(멀티 빔 세이프티 센 서) |
(검출 거리 감쇠율 15％) |
~검출 폭 0880 |
F3SG-4PGA0670-2A / 2L |
990mm |
F39-SML0990 |
| ~검출 폭 1200 |
F3SG-4PGA0970-3A / 3L
F3SG-4PGA1070-4A / 4L |
1,310mm |
F39-SML1310 |
| ~검출 폭 1520 |
F3SG-4PGA1370-4A / 4L |
1,630mm |
F39-SML1630 |
| ~검출 폭 1840 |
--- |
1,950mm |
F39-SML1950 |
(검출 거리 감쇠율 10％) |
--- |
F3SG-4PGA0670-2A / 2L |
990mm |
F39-PML0990-2 |
| --- |
F3SG-4PGA0970-3A / 3L |
1,310mm |
F39-PML1310-3 |
| --- |
F3SG-4PGA1070-4A / 4L |
F39-PML1310-4 |
| --- |
F3SG-4PGA1370-4A / 4L |
1,630mm |
F39-PML1630-4 |
주. 검출 폭 1920 이상의 F3SG-SR은 사용할 수 없습니다.
＊1. 바닥 설치 스탠드, 바닥 설치 미러, 스탠드 각도 조정 베이스는 1개 1세트들이입니다.
＊2. 스탠드 각도 조정 베이스는 별매입니다.
스탠드 각도 조정 베이스
| 형상 |
용도 |
형식 |
 |
바닥 설치 스탠드, 바닥 설치 미러에 설치하고 사용합니다.
스탠드의 각도ㆍ높이를 조정할 수 있습니다. |
F39-STB |
＊1. 바닥 설치 스탠드, 바닥 설치 미러, 스탠드 각도 조정 베이스는 1개 1세트들이입니다.
＊2. 바닥 설치 스탠드, 바닥 설치 미러는 별매입니다.
● F3SG-SR/PG 시리즈 공통 기타 액세서리
레이저 포인터
| 형상 |
사양 |
형식 |
 |
광축을 조정할 때 F3SG-SR/PG의 광학면에 설치하고,
레이저 광으로 광축 조정을 지원합니다. |
F39-PTG |
램프
| 형상 |
사양 |
형식 |
 |
투광기, 수광기 또는 투수광기에 설치하고, F3SG-SR/PG의 동작 상태를 점등 상태에서
표시합니다.
색: 적색ㆍ주황색ㆍ녹색
상태: 점등ㆍ점멸ㆍ소등
IP67 등급 * |
F39-SGLP |
＊본 액세서리를 사용할 때는 액세서리 본체에 절삭유가 들어가지 않도록 보호해 주십시오.
주. 램프에 Bluetooth® 통신 기능은 내장되어 있지 않습니다.
● F3SG-SR 전용 액세서리(※F3SG-PG에서는 사용할 수 없습니다.)
앞면 보호 커버(투광기ㆍ수광기용, 2개 1세트)
| 형상 |
적합 세이프티 라이트 커튼 형식 |
형식 |
| 손가락 검출용 |
손 검출용 |
팔ㆍ다리 검출용 |
(검출 거리 감쇠율 10％) |
F3SG-4SR [] 0160-14 |
F3SG-4SR [] 0160-25 |
--- |
F39-HSG0160 |
| F3SG-4SR [] 0240-14 |
F3SG-4SR [] 0240-25 |
F3SG-4SR [] 0240-45 |
F39-HSG0240 |
| F3SG-4SR [] 0320-14 |
F3SG-4SR [] 0320-25 |
--- |
F39-HSG0320 |
| F3SG-4SR [] 0400-14 |
F3SG-4SR [] 0400-25 |
F3SG-4SR [] 0400-45 |
F39-HSG0400 |
| F3SG-4SR [] 0480-14 |
F3SG-4SR [] 0480-25 |
--- |
F39-HSG0480 |
| F3SG-4SR [] 0560-14 |
F3SG-4SR [] 0560-25 |
F3SG-4SR [] 0560-45 |
F39-HSG0560 |
| F3SG-4SR [] 0640-14 |
F3SG-4SR [] 0640-25 |
--- |
F39-HSG0640 |
| --- |
F3SG-4SR [] 0720-25 |
F3SG-4SR [] 0720-45 |
F39-HSG0720 |
| F3SG-4SR [] 0800-14 |
F3SG-4SR [] 0800-25 |
--- |
F39-HSG0800 |
| --- |
F3SG-4SR [] 0880-25 |
F3SG-4SR [] 0880-45 |
F39-HSG0880 |
| F3SG-4SR [] 0960-14-F |
F3SG-4SR [] 0960-25 |
--- |
F39-HSG0960 |
| --- |
F3SG-4SR [] 1040-25 |
--- |
F39-HSG1040 |
| --- |
F3SG-4SR [] 1120-25 |
--- |
F39-HSG1120 |
| F3SG-4SR [] 1200-14 |
F3SG-4SR [] 1200-25 |
F3SG-4SR [] 1200-45 |
F39-HSG1200 |
| --- |
F3SG-4SR [] 1280-25 |
--- |
F39-HSG1280 |
| --- |
F3SG-4SR [] 1360-25 |
--- |
F39-HSG1360 |
| --- |
F3SG-4SR [] 1440-25 |
--- |
F39-HSG1440 |
| --- |
F3SG-4SR [] 1520-25 |
F3SG-4SR [] 1520-45 |
F39-HSG1520 |
| F3SG-4SR [] 1600-14 |
F3SG-4SR [] 1600-25 |
--- |
F39-HSG1600 |
| --- |
F3SG-4SR [] 1680-25 |
--- |
F39-HSG1680 |
| --- |
F3SG-4SR [] 1760-25 |
--- |
F39-HSG1760 |
| --- |
F3SG-4SR [] 1840-25 |
--- |
F39-HSG1840 |
| --- |
F3SG-4SR [] 1920-25 |
--- |
F39-HSG1920 |
주. 게재되어 있지 않은 검출 폭의 라이트 커튼에는 여러 개의 앞면 보호 커버를 조합해서 사용할 수 있습니다.
위의 형식과 함께 F39-HSG0360도 준비했습니다. 조합해서 사용할 때 발주해 주십시오.
점검 핀(테스트 로드) *
| 형상 |
직경 |
형식 |
| --- |
14mm |
F39-TRD14 |
| 25mm |
F39-TRD25 |
| 30mm |
F39-TRD30 |
＊Φ30mm보다 큰 직경의 점검 핀(테스트 로드)은 고객이 준비해 주십시오.
종류 / 표준 가격
안전 라이트 커튼 IP69K 모델
본체 F3SG-SR-K
손가락 검출 용 (최소 검출 물체 φ14mm)
| 광축 수 |
검출 폭
(mm) |
표준형 |
| 형식 |
| 31 |
320 |
F3SG-4SRB0320-14-K |
| 39 |
400 |
F3SG-4SRB0400-14-K |
| 47 |
480 |
F3SG-4SRB0480-14-K |
| 55 |
560 |
F3SG-4SRB0560-14-K |
| 63 |
640 |
F3SG-4SRB0640-14-K |
| 71 |
720 |
F3SG-4SRB0720-14-K |
| 79 |
800 |
F3SG-4SRB0800-14-K |
| 87 |
880 |
F3SG-4SRB0880-14-K |
| 95 |
960 |
F3SG-4SRB0960-14-K |
| 99 |
1,000 |
F3SG-4SRB1000-14-K |
| 119 |
1,200 |
F3SG-4SRB1200-14-K |
| 139 |
1,400 |
F3SG-4SRB1400-14-K |
| 159 |
1,600 |
F3SG-4SRB1600-14-K |
| 179 |
1,800 |
F3SG-4SRB1800-14-K |
참고 : 연결 케이블은 본체에 일체형입니다.
손 감지 용 (최소 검출 물체 φ25mm)
| 광축 수 |
검출 폭
(mm) |
표준형 |
| 형식 |
| 16 |
320 |
F3SG-4SRB0320-25-K |
| 20 |
400 |
F3SG-4SRB0400-25-K |
| 24 |
480 |
F3SG-4SRB0480-25-K |
| 28 |
560 |
F3SG-4SRB0560-25-K |
| 32 |
640 |
F3SG-4SRB0640-25-K |
| 36 |
720 |
F3SG-4SRB0720-25-K |
| 40 |
800 |
F3SG-4SRB0800-25-K |
| 44 |
880 |
F3SG-4SRB0880-25-K |
| 48 |
960 |
F3SG-4SRB0960-25-K |
| 50 |
1,000 |
F3SG-4SRB1000-25-K |
| 52 |
1,040 |
F3SG-4SRB1040-25-K |
| 56 |
1,120 |
F3SG-4SRB1120-25-K |
| 60 |
1,200 |
F3SG-4SRB1200-25-K |
| 64 |
1,280 |
F3SG-4SRB1280-25-K |
| 68 |
1,360 |
F3SG-4SRB1360-25-K |
| 72 |
1,440 |
F3SG-4SRB1440-25-K |
| 76 |
1,520 |
F3SG-4SRB1520-25-K |
| 80 |
1,600 |
F3SG-4SRB1600-25-K |
| 84 |
1,680 |
F3SG-4SRB1680-25-K |
| 88 |
1,760 |
F3SG-4SRB1760-25-K |
| 92 |
1,840 |
F3SG-4SRB1840-25-K |
참고 : 연결 케이블은 본체에 일체형입니다.
액세서리 (별매)
● F3SG-SR-K 전용 제품
장착 브라켓
| 용도 |
형상 |
종류 |
형식 |
F3SG-SR-K를 장착하기위한 브라켓.
양단 고정 브라켓.
측면 설치, 후면 설치를 포함한 360 °의 장착이 가능하다. |
 |
IP69K 모델
장착 브라켓 |
F39-LSGTB-K |
정보 갱신 : 2020/07/13
|
|
|
|
|
|
Safety
Top of page
