안전 라이트 커튼 / 멀티 빔 세이프티 센서

F3SG-SR / PG 시리즈

상태를 보기 쉽고 정보화에 대응할 수 있는 안전 시스템

Service Info

대체상품이 존재하지 않습니다.


	외형도

투광기용 본체 케이블 연장용(별매: F39-JGR3K-L)

F39-ST [] [] [] []

F39-SML [] [] [] []

F39-GCN5

IP69K 모델 설치 브라켓
(별매: F39-LSGTB-K)

정보 갱신 : 2020/07/13

Safety

F3SG-SR

본체

● 표준 브라켓(중간 브라켓 겸용)(F39-LSGF)을 설치할 경우 뒷면 설치 시

● 표준 브라켓(중간 브라켓 겸용)(F39-LSGF)을 설치할 경우 측면 설치 시

● 프리 로케이션 브라켓(중간 브라켓 겸용)(F39-LSGA)을 설치할 경우 뒷면 설치 시

● 프리 로케이션 브라켓(중간 브라켓 겸용)(F39-LSGA)을 설치할 경우 측면 설치 시

● 상하 브라켓(가로 홀 2 원형 홀 1)(F39-LSGTB-SJ)과 표준 브라켓(중간 브라켓 겸용)(F39-LSGF)을 설치할 경우 뒷면 설치 시

● 상하 브라켓(가로 홀 2 원형 홀 1)(F39-LSGTB-SJ)과 표준 브라켓(중간 브라켓 겸용)(F39-LSGF)을 설치할 경우 측면 설치 시

● 상하 브라켓(가로 홀 2 원형 홀 1)(F39-LSGTB-SJ)과 프리 로케이션 브라켓(중간 브라켓 겸용)(F39-LSGA)을 설치할 경우 뒷면 설치 시

● 상하 브라켓(가로 홀 2 원형 홀 1)(F39-LSGTB-SJ)과 프리 로케이션 브라켓(중간 브라켓 겸용)(F39-LSGA)을 설치할 경우 측면 설치 시

F3SG-PG

본체

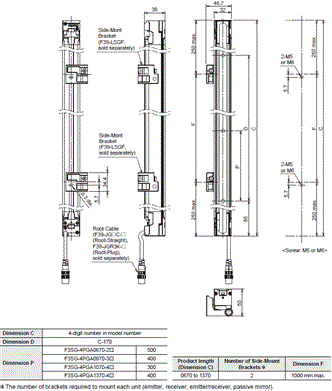

● 표준 브라켓(중간 브라켓 겸용)(F39-LSGF)을 설치할 경우 뒷면 설치 시

● 표준 브라켓(중간 브라켓 겸용)(F39-LSGF)을 설치할 경우 측면 설치 시

● 프리 로케이션 브라켓(중간 브라켓 겸용)(F39-LSGA)을 설치할 경우 뒷면 설치 시

● 프리 로케이션 브라켓(중간 브라켓 겸용)(F39-LSGA)을 설치할 경우 측면 설치 시

● 상하 브라켓(가로 홀 2 원형 홀 1)(F39-LSGTB-SJ)과 표준 브라켓(중간 브라켓 겸용)(F39-LSGF)을 설치할 경우 뒷면 설치 시

● 상하 브라켓(가로 홀 2 원형 홀 1)(F39-LSGTB-SJ)과 표준 브라켓(중간 브라켓 겸용)(F39-LSGF)을 설치할 경우 측면 설치 시

● 상하 브라켓(가로 홀 2 원형 홀 1)(F39-LSGTB-SJ)과 프리 로케이션 브라켓(중간 브라켓 겸용)(F39-LSGA)을 설치할 경우 뒷면 설치 시

● 상하 브라켓(가로 홀 2 원형 홀 1)(F39-LSGTB-SJ)과 프리 로케이션 브라켓(중간 브라켓 겸용)(F39-LSGA)을 설치할 경우 측면 설치 시

F3SG-SR / PG 액세서리

설치 브라켓

표준 브라켓(중간 브라켓 겸용)(별매: F39-LSGF)

상하 브라켓(가로 홀 2 원형 홀 1) CAD 데이터 (별매: F39-LSGTB-SJ)

상하 브라켓(가로 홀 2 원형 홀 1) (별매: F39-LSGTB-SJ)

상하 브라켓(가로 홀 2) (별매: F39-LSGTB-RE)

상하 브라켓(가로 홀 3) (별매: F39-LSGTB-MS)

● 인텔리전트 탭 인텔리전트 탭(별매: F39-SGIT-IL3)

인텔리전트 탭 고정 브라켓(별매: F39-LITF1)

조립 치수(인텔리전트 탭/인텔리전트 탭 고정 브라켓)

Bluetooth ® 통신 유니트(별매: F39-SGBT)

조립 치수(인텔리전트 탭/ Bluetooth ® 통신 유니트/인텔리전트 탭 고정 브라켓)

앞면 보호 커버 앞면 보호 커버(별매: F39-HSG□□□□)

● 접속 케이블 본체 케이블(단선) 투광기용 본체 케이블(단선)(별매: F39-JG□C-L)

수광기용, F3SG-PG 미러 타입의 투수광기용 본체 케이블(단선)(별매: F39-JG□C-D)

본체 케이블 연장용

수광기용, F3SG-PG 미러 타입의 투수광기용 본체 케이블 연장용(별매: F39-JGR3K-D)

연장 케이블(한쪽 커넥터)

투광기용 연장 케이블(한쪽 커넥터)(별매: F39-JG□A-L)

수광기용, F3SG-PG 미러 타입의 투수광기용 연장 케이블(한쪽 커넥터)(별매: F39-JG□A-D)

연장 케이블(양쪽 커넥터)

투광기용 연장 케이블(양쪽 커넥터): 케이블 연장 시 접속용 케이블(별매: F39-JG□B-L)

수광기용, F3SG-PG 미러 타입의 투수광기용 연장 케이블(양쪽 커넥터): 케이블 연장 시의 접속용 케이블(별매: F39-JG□B-D)

직렬 연결 케이블 연장용(별매: F39-JGR3W)(투광기용ㆍ수광기용 각 1개/1세트)

투광기용 직렬 연결 케이블 연장용

수광기용 직렬 연결 케이블 연장용

밀착 연결 케이블(별매: F39-JGR12L)(투광기용ㆍ수광기용 각 1개/1세트)

투광기용 밀착 연결 케이블

수광기용 밀착 연결 케이블

본체 케이블 호환용

투광기용 본체 케이블 호환용(F3SJ-B/A 호환용)(별매: F39-JGR3K-SJ-L)

수광기용 본체 케이블 호환용(F3SJ-B/A 호환용)(별매: F39-JGR3K-SJ-D)

투광기용 본체 케이블 호환용(F3SG-RE 호환용)(별매: F39-JGR3K-RE-L)

수광기용 본체 케이블 호환용(F3SG-RE 호환용)(별매: F39-JGR3K-RE-D)

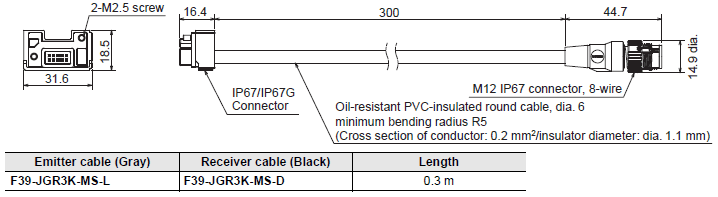

투광기용ㆍ본체 케이블 호환용(MS4800 호환용)(별매: F39-JGR3K-MS-L)

수광기용ㆍ본체 케이블 호환용(MS4800 호환용)(별매: F39-JGR3K-MS-D)

Y자형 조인트 플러그/소켓 양쪽 커넥터(별매: F39-GCNY2)

리셋 스위치 커넥터(별매: F39-GCNY3)

케이블 부착 커넥터 소켓 한쪽 커넥터(별매: XS5F-D421-□80-F)

램프

램프(별매: F39-SGLP)

뮤팅 센서 스탠드

뮤팅 센서 스탠드 (별매: F39-FMA□□□□)

뮤팅 센서 스탠드 라이트 커튼 고정 브라켓 (별매: F39-LMAF1)

ㆍ조립 치수 뮤팅 센서 스탠드 라이트 커튼 고정 브라켓(F39-LMAF1)에 F39-FMA□□□□-T를 설치할 경우

바닥 설치 스탠드(F39-ST□□□□)에 F39-FMA□□□□-R을 설치할 경우

스탠드 각도 조정 베이스

바닥 설치 스탠드

• 조립 치수(스탠드 각도 조정 베이스/바닥 설치 스탠드)

F39-STB / F39-ST [] [] [] []

바닥 설치 미러

ㆍ조립 치수(스탠드 각도 조정 베이스/바닥 설치 미러(F39-SML))

F39-STB / F39-SML [] [] [] []

F39-PML [] [] [] []

ㆍ조립 치수(스탠드 각도 조정 베이스/바닥 설치 미러(F39-PML))

F39-STB / F39-PML [] [] [] []

뮤팅 센서 커넥터 박스

F3SG-SR-K

본체

● 표준 브라켓(중간 브라켓 겸용)(F39-LSGF)을 설치할 경우

뒷면 설치 시

● 표준 브라켓(중간 브라켓 겸용)(F39-LSGF)을 설치할 경우

측면 설치 시

● 프리 로케이션 브라켓(중간 브라켓 겸용)(F39-LSGA)을 설치할 경우

뒷면 설치 시

● 프리 로케이션 브라켓(중간 브라켓 겸용)(F39-LSGA)을 설치할 경우

측면 설치 시

● 상하 브라켓(가로 홀 2 원형 홀 1)(F39-LSGTB-SJ)과 표준 브라켓(중간 브라켓 겸용)(F39-LSGF)을 설치할 경우

뒷면 설치 시

● 상하 브라켓(가로 홀 2 원형 홀 1)(F39-LSGTB-SJ)과 표준 브라켓(중간 브라켓 겸용)(F39-LSGF)을 설치할 경우

측면 설치 시

● 상하 브라켓(가로 홀 2 원형 홀 1)(F39-LSGTB-SJ)과 프리 로케이션 브라켓(중간 브라켓 겸용)(F39-LSGA)을 설치할 경우

뒷면 설치 시

● 상하 브라켓(가로 홀 2 원형 홀 1)(F39-LSGTB-SJ)과 프리 로케이션 브라켓(중간 브라켓 겸용)(F39-LSGA)을 설치할 경우

측면 설치 시

● 표준 브라켓(중간 브라켓 겸용)(F39-LSGF)을 설치할 경우

뒷면 설치 시

● 표준 브라켓(중간 브라켓 겸용)(F39-LSGF)을 설치할 경우

측면 설치 시

● 프리 로케이션 브라켓(중간 브라켓 겸용)(F39-LSGA)을 설치할 경우

뒷면 설치 시

● 프리 로케이션 브라켓(중간 브라켓 겸용)(F39-LSGA)을 설치할 경우

측면 설치 시

● 상하 브라켓(가로 홀 2 원형 홀 1)(F39-LSGTB-SJ)과 표준 브라켓(중간 브라켓 겸용)(F39-LSGF)을 설치할 경우

뒷면 설치 시

● 상하 브라켓(가로 홀 2 원형 홀 1)(F39-LSGTB-SJ)과 표준 브라켓(중간 브라켓 겸용)(F39-LSGF)을 설치할 경우

측면 설치 시

● 상하 브라켓(가로 홀 2 원형 홀 1)(F39-LSGTB-SJ)과 프리 로케이션 브라켓(중간 브라켓 겸용)(F39-LSGA)을 설치할 경우

뒷면 설치 시

● 상하 브라켓(가로 홀 2 원형 홀 1)(F39-LSGTB-SJ)과 프리 로케이션 브라켓(중간 브라켓 겸용)(F39-LSGA)을 설치할 경우

측면 설치 시

상하 브라켓(가로 홀 2 원형 홀 1) CAD 데이터
(별매: F39-LSGTB-SJ)

상하 브라켓(가로 홀 2 원형 홀 1)
(별매: F39-LSGTB-SJ)

상하 브라켓(가로 홀 2)
(별매: F39-LSGTB-RE)

상하 브라켓(가로 홀 3)
(별매: F39-LSGTB-MS)

● 인텔리전트 탭

인텔리전트 탭(별매: F39-SGIT-IL3)

앞면 보호 커버

앞면 보호 커버(별매: F39-HSG□□□□)

● 접속 케이블

본체 케이블(단선)

투광기용 본체 케이블(단선)(별매: F39-JG□C-L)

수광기용, F3SG-PG 미러 타입의 투수광기용 연장 케이블(양쪽 커넥터):
케이블 연장 시의 접속용 케이블(별매: F39-JG□B-D)

뮤팅 센서 스탠드
(별매: F39-FMA□□□□)

뮤팅 센서 스탠드 라이트 커튼 고정 브라켓
(별매: F39-LMAF1)

ㆍ조립 치수
뮤팅 센서 스탠드 라이트 커튼 고정 브라켓(F39-LMAF1)에 F39-FMA□□□□-T를 설치할 경우

● IP69K 모델 설치 브라켓(F39-LSGTB-K)을 설치하는 경우

뒷면 설치/측면 설치 시 공통
