형식별 최신 적합 규격은 또는 당사 영업 담당자에게 확인해 주십시오.

주1. NX502 CPU 유니트에는 엔드 커버 NX-END02(1개)가 부속되어 있습니다.
　2. 배터리는 공장 출하 시에는 내장되어 있지 않습니다. 자세한 내용은 데이터 시트의 "배터리"를 참조하십시오.

*1. 타임 스탬프 변경 시각 입력 방식을 사용하는 경우는 EtherCAT 커플러 유니트 Ver.1.1 이후, Sysmac Studio Ver.1.07 이후가 필요합니다.

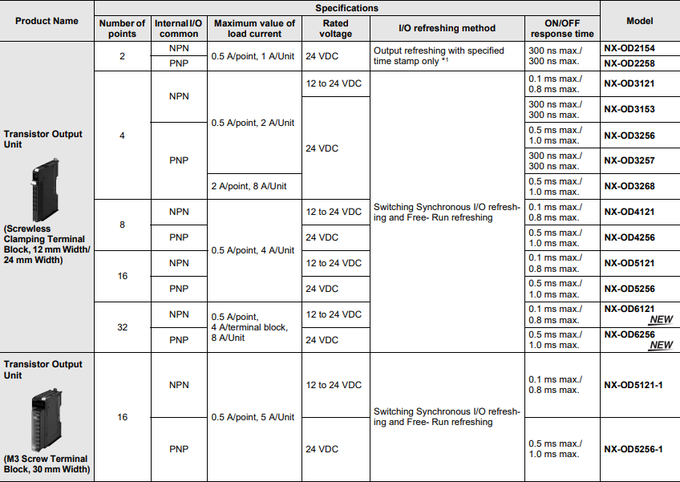

*1. 타임스탬프 시간 지정 출력 방식을 사용하는 경우는 EtherCAT 커플러 유니트 Ver.1.1 이후, Sysmac Studio Ver.1.07 이후가 필요합니다.

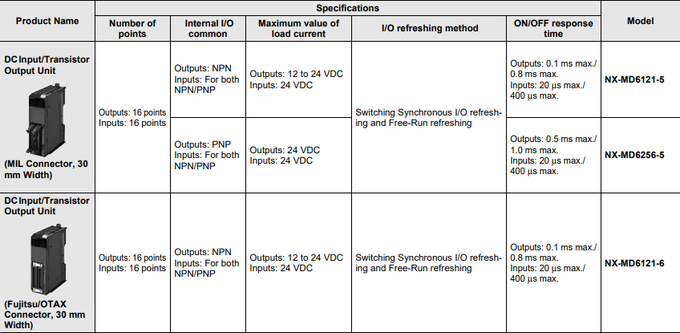

*1. 입력종류가 R, S, W일 때는 0.2℃ 이하가 됩니다.
*2. NX-TS2202, NX-TS3202는 Pt100 3선식만 대응합니다.

*1. 통신주기에 대해서는 『NX 시리즈 로드셀 입력 유니트 사용자 매뉴얼』의 「I/O 리프레시 방식」을 참조해 주십시오.

*1. 펄스의 출력 채널 수를 나타냅니다.
*2. 유니트 버전 Ver.1.2 이후와 EtherCAT 커플러 유니트 NX-ECC203의 조합으로 사용할 수 있습니다.

*1. TxPDO 데이터의 내역은 다음과 같습니다.
　　?CPU 유니트로부터 EtherCAT 마스터로의 I/O 데이터 세트：1,200바이트 이하
　　?EtherCAT 마스터에 통지하는 스테이터스：4바이트 이하

CPU 유니트의 내장 EtherCAT 포트에서 EtherCAT 커플러에 연결하여 NX 유니트를 사용할 수 있습니다.

*1. EtherCAT 커플러 유니트에는 엔드 커버 NX-END01(1개)이 부속되어 있습니다.
*2. EtherCAT 마스터의 사양에 의존합니다.
 NJ/NX 시리즈 CPU 유니트 내장 EtherCAT 포트의 NJ5 시리즈에 접속한 경우는 500μs, 1,000μs, 2,000μs, 4,000μs입니다.
최신 사양은 NJ/NX 시리즈 CPU 유니트 내장 EtherCAT 포트 사용자 매뉴얼을 참조하십시오. 유니트 구성에 따라 다릅니다.

*1. EtherNet/IP 커플러 유니트에는 엔드 커버 NX-END01(1개)이 부속되어 있습니다.

신규 구입시에는 DVD와 라이센스를 모두 구입하십시오. DVD와 라이센스의 단독 구입도 가능합니다.
라이센스 버전에는 DVD 미디어가 포함되어 있지 않습니다.

*1. Windows 10 버전 1803 이후의 PC를 사용하십시오.
*2. Sysmac Studio는 멀티 라이센스 상품(3, 10, 30, 50 라이센스)을 준비하고 있습니다.

아래 URL에서 다운로드하여 Sysmac Studio에 설치하여 사용하십시오.
http://www.fa.omron.co.jp/sysmac_library

EtherCAT에서는 카테고리 5 이상의 STP 케이블(알루미늄 테이프와 편조의 이중 차폐 실드 부착 트위스트 페어 케이블)를 사용합니다. 스트레이트 배선에 사용합니다.
EtherNet/IP에서 100BASE-TX/10BASE-T를 사용하는 경우에는 카테고리 5 이상의 STP(실드 트위스트 페어) 케이블을 사용합니다.
아래 표에서 EtherNet/IP의 100BASE-TX일 때는 100BASE-TX와 10BASE-T 모두 사용할 수 있음을 나타냅니다.

*1. 소형 타입의 케이블 길이는 0.2, 0.3, 0.5, 1, 1.5, 2, 3, 5, 7.5, 10, 15, 20m를 준비하고 있습니다.
      견고 타입 양측 커넥터 부착 케이블(RJ45/RJ45)의 케이블 길이는 0.3, 0.5, 1, 2, 3, 5, 10, 15m를 준비하고 있습니다.
      자세한 것은 「산업용 이더넷 커넥터 카탈로그」를 참조해 주십시오.
*2. 제어반 내 배선용 Low Smoke Zero Halogen 케이블입니다.
      LSZH 타입은 일단 차폐 실드 구조입니다만, 통신·노이즈 특성이 규격치를 만족하고 있는 것을 확인하고 있습니다.
      제어반 밖의 케이블 부설에도 적합한 소형 타입의 PUR 케이블도 준비하고 있습니다.
*3. 케이블의 색은, 녹색과 청색도 준비하고 있습니다.
*4. 자세한 사항은 당사 영업 담당자에게 문의해 주십시오.
*5. 케이블의 길이는 0.25~100m를 준비하고 있습니다. 문의처에 문의하십시오.

*1. 케이블 및 커넥터는 위의 조합으로 사용을 권장합니다.
