AC 프리 입력 축류 팬

R89F-M

전원 전압을 통일하여 설계 공수 절감

마이 페이지에 스크랩하기

Service Info

대체상품보기

대체상품이 존재하지 않습니다.

특징


	종류

상세사양

외형도

자료 다운로드

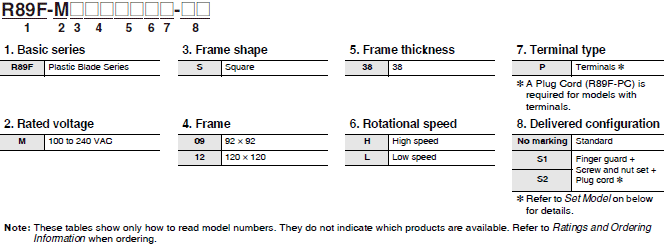

형식 구성

형식 기준

종류

AC 프리 입력 축류 팬

시리즈	크기 (mm)	속도	형식
R89F-M 시리즈	92 × 92 × t38	고속	R89F-MS0938HP
	92 × 92 × t38	고속	R89F-MS0938LP
	120 × 120 × t38	고속	R89F-MS1238HP

옵션 (별매)

품명	형식
플러그 코드	R89F-PC- []
핑거 가드	R87F-FG []
필터	R87F-FL [] (S)

참고 : 설치 나사는 제공되지 않습니다.

세트 형식

형식	내용물
R89F-MS0938HP-S1	팬, 핑거 가드 × 1, M4 나사 (55mm) × 4, 너트 세트 × 4, 플러그 코드 (1m)
R89F-MS0938LP-S1	팬, 핑거 가드 × 1, M4 나사 (55mm) × 4, 너트 세트 × 4, 플러그 코드 (1m)
R89F-MS1238HP-S1	팬, 핑거 가드 × 1, M4 나사 (55mm) × 4, 너트 세트 × 4, 플러그 코드 (1m)
R89F-MS0938HP-S2	팬, 핑거 가드 × 2, M4 나사 (55mm) × 4, 너트 세트 × 4, 플러그 코드 (1m)
R89F-MS0938LP-S2	팬, 핑거 가드 × 2, M4 나사 (55mm) × 4, 너트 세트 × 4, 플러그 코드 (1m)
R89F-MS1238HP-S2	팬, 핑거 가드 × 2, M4 나사 (55mm) × 4, 너트 세트 × 4, 플러그 코드 (1m)

R89F-MS0938 [] AC 프리 입력 축류 팬 (92 × 92 × t38 mm)

형식	정격 전압	허용 전압 변동 범위	주파수 [Hz]	정격 전류 [A] *	정격 입력 [W] *	정격 회전 속도 [r / min ^-1 ] *	최대 유량 [m ³ / min] *	최대 정압 [Pa] *	소음 [dB] *
R89F-MS0938HP	100 ~ 240 VAC	90 ~264V	50/60	0.08	4.5	3850	1.5	90	40
R89F- MS0938LP	100 ~ 240 VAC	90 ~ 264V	50/60	0.06	3.0	3100	1.18	56	33

* 별표 (*)는 공칭 값을 나타냅니다.

R89F-MS1238 [] AC 자유 입력 축 방향 팬 (120 × 120 × t38 mm)

형식	정격 전압	허용 전압 변동 범위	주파수 [Hz]	정격 전류 [A] *	정격 입력 [W] *	정격 회전 속도 [r / min ^-1 ] *	최대 유량 [m ³ / min] *	최대 정압 [Pa] *	소음 [dB] *
R89F-MS1238HP	100 ~ 240 VAC	90 ~ 264V	50/60	0.08	4.4	3250	3.0	84	42

* 별표 (*)는 공칭 값을 나타냅니다.

R89F-PC 플러그 코드

케이블 길이	형식	질량
1m	R89F-PC	약 38g
2m	R89F-PC-20	약 74g

R87F-FG 핑거 가드

주문 정보

크기	형식	질량
φ150	R87F-FG150	약 58g
120 × 120	R87F-FG120	약 45g
92 × 92	R87F-FG90	약 25g
80 × 80	R87F-FG80	약 20g

적용 가능한 축 방향 팬

AC 축 방향 팬		핑거 가드
크기	형식	핑거 가드
φ150	R87T-A [] A0 시리즈	R87F-FG150
120 × 120	R89F-DS1225 [] 시리즈 R89F-DS1238 [] 시리즈 R89F-MS1238HP	R87F-FG120
120 × 120	R87F-A [] A1 시리즈 R87T-A [] A1 시리즈	R87F-FG120
90 × 90	R89F-MS0938 [] P 시리즈	R87F-FG90
92 × 92	R87F-A [] A9 시리즈	R87F-FG90
80 × 80	R87F-A [] A8 시리즈 R87T-A [] A8 시리즈	R87F-FG80

참고 : 핑거 가드는 유속을 약 2 % ~ 5 % 감소시킵니다.

R87F-FL 필터

주문 정보

필터 본체

크기	형식	질량
120 × 120	R87F-FL120	약 43g
92 × 92	R87F-FL90	약 30g
80 × 80	R87F-FL80	약 21g
120 × 120	R87F-FL120S	약 19g

참고 : 필터에는 미디어가 하나 포함되어 있습니다.

미디어

크기	형식
120 × 120	R87F-FL120-M120
92 × 92	R87F-FL90-M90
80 × 80	R87F-FL80-M80

참고 : 미디어만 주문하려면 다음 형식을 사용하십시오.
R87F-FL [] - M [] ([] : 120, 90 또는 80)
(5 매의 미디어 1 세트, 무게 : 최대 5g)

적용 가능한 축 방향 팬

AC 축 방향 팬		필터
크기	형식	플라스틱	알루미늄
φ150	R87T-A [] A0 시리즈	---	---
120 × 120	R89F-DS1225 [] 시리즈	R87F-FL120	R87F-FL120S
	R89F-DS1238 [] 시리즈
	R89F-MS1238HP
	R87F-A [] A1 시리즈 R87T-A [] A1 시리즈
92 × 92	R87F-A [] A9 시리즈	R87F-FL90	---
80 × 80	R87F-A [] A8 시리즈 R87T-A [] A8 시리즈	R87F-FL80	---

참고 : 필터는 유량을 약 20 % ~ 40 % 감소시킵니다.
막힘이 없는지 확인하십시오.
